[维修案例解析] 迈瑞PM9000血压模块维修过程

  [复制链接]
发表于 2010-4-3 12:31:53 | 显示全部楼层 |阅读模式
[监护仪自检能通过,测量血压时提示错误,不出数值
1、自检能通过基本上电路问题不大,医院工程师检查压力传感器的金属头已经掉下来。

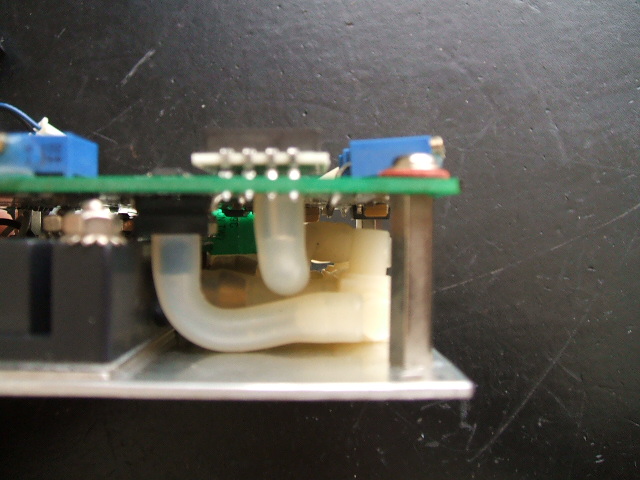

托部分的压力传感器

托部分的压力传感器

2、更换压力传感器,测量时放气很快,提示测量错误,打开气阀检查发现电磁阀内部已经生锈腐蚀了,机械动作不到位,更换快放阀和慢放阀。

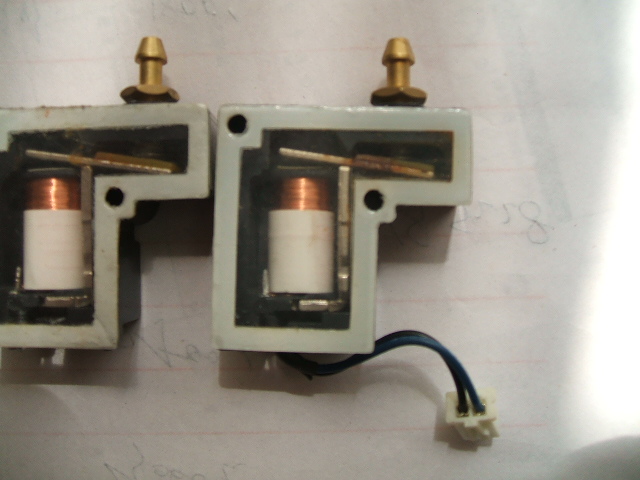

生锈的气阀

生锈的气阀

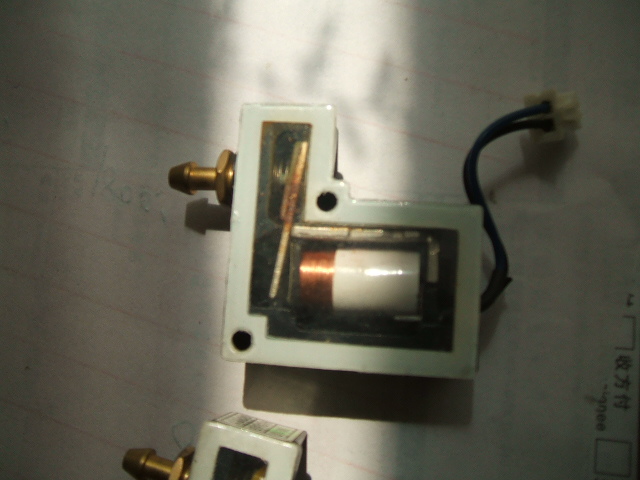

腐蚀了

腐蚀了

3、再次测试测量过程正常,但血压明显偏低20-30MMHG。
4、压力校准是发现汞柱下降很快,判断还有漏气的地方,卡住气泵连接处胶管,汞柱下降减慢很多,判断为气泵漏气。

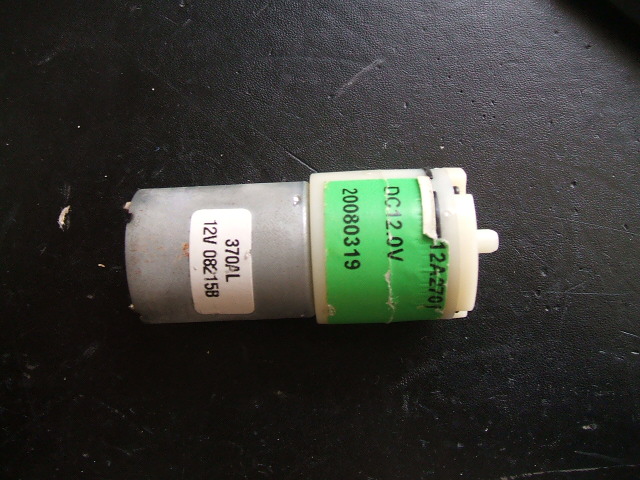

气泵

气泵

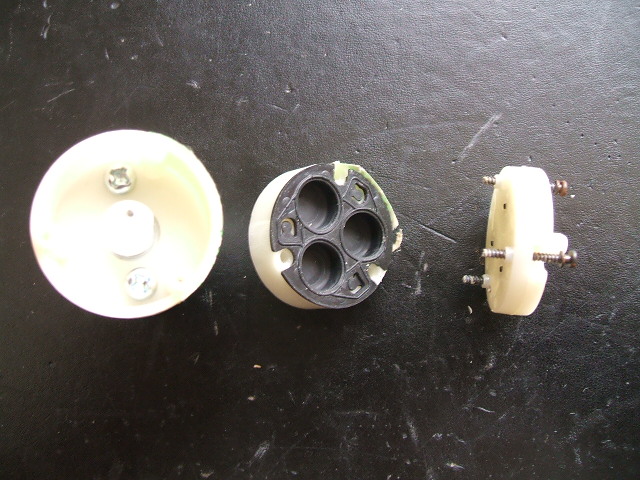

打开后的气泵

打开后的气泵

5、打开气泵检查,橡胶活塞似乎有污染痕迹简单清洗后气泵依然漏气,更换新气泵后一切正常。
由此推测,这台监护仪在使用过程中可能是因为袖带消毒后,袋内留有液体,安装到机器上后液体进入模块的气路部分造成的。以下附故障部件的图片

评分

5

查看全部评分

发表于 2010-4-5 15:35:13 | 显示全部楼层
很好 很有意义 学习了 谢谢
发表于 2010-4-5 21:53:36 | 显示全部楼层
高,实在高!
发表于 2010-4-7 06:37:27 | 显示全部楼层
图文并貌,好!
发表于 2010-4-11 20:03:05 | 显示全部楼层
很生动,太好啦
发表于 2010-4-12 21:42:18 | 显示全部楼层
王工,像您学习,以后多多指教
发表于 2010-4-22 14:33:53 | 显示全部楼层
太好了!象这样好的实例以后大家多交流。
发表于 2010-4-29 14:15:52 | 显示全部楼层
好,真好,像这样的文章真是太好了!!!
发表于 2010-4-30 22:22:18 | 显示全部楼层
呵呵,讲的很详细,受益匪浅
发表于 2010-6-12 21:51:25 | 显示全部楼层
真的很认真在学习了!
