查看: 3680|回复: 8

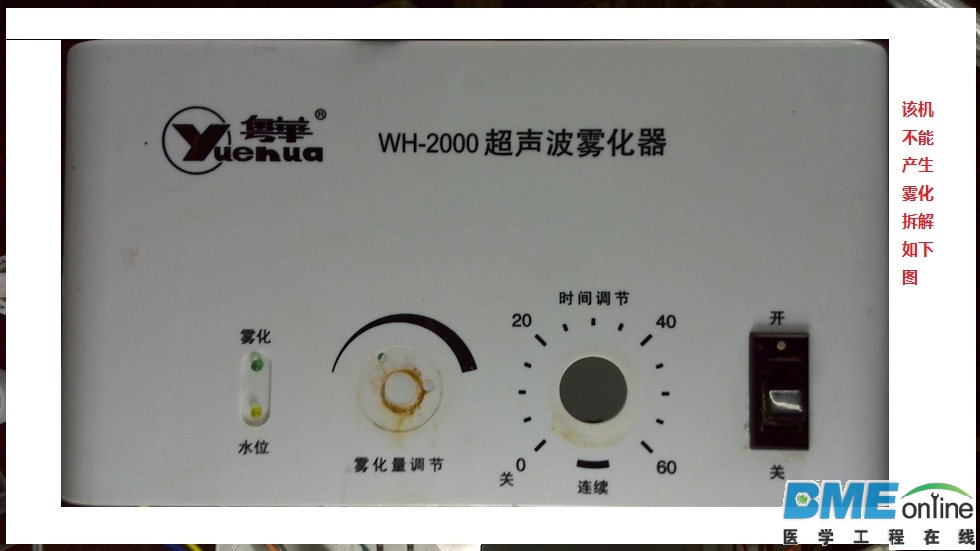

粤华WH-2000超声雾化器不能雾化检修拆解

  [复制链接]
发表于 2016-2-21 19:15:32 | 显示全部楼层 |阅读模式
     故障现象:能上电、不能雾化。

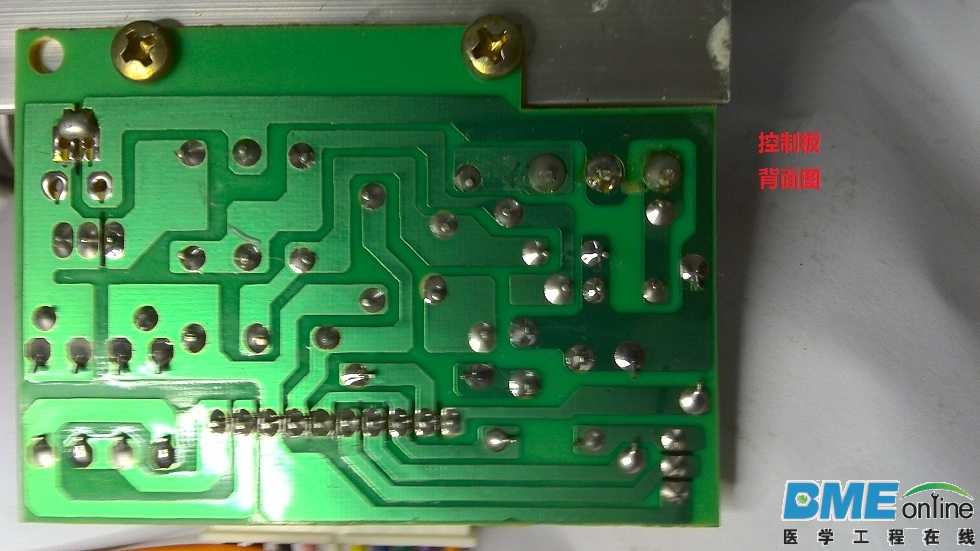

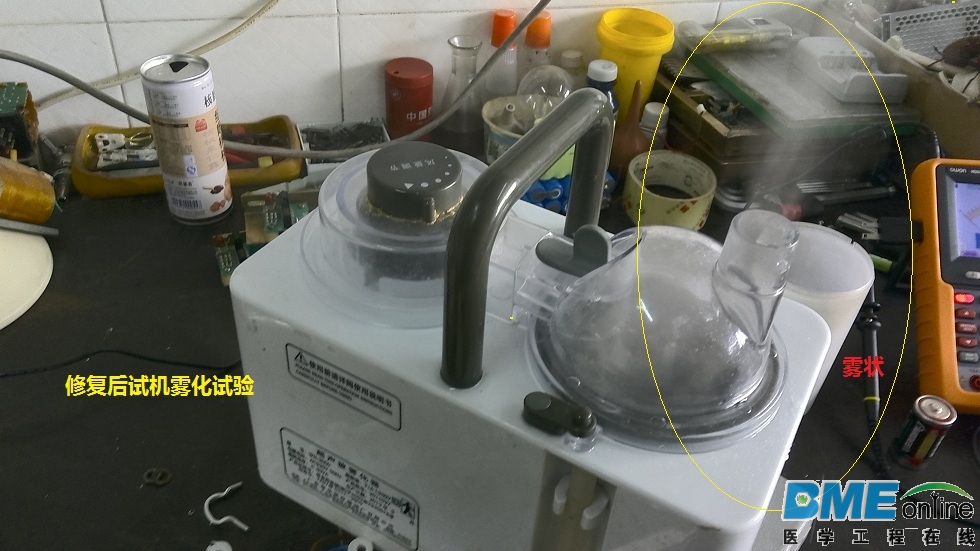

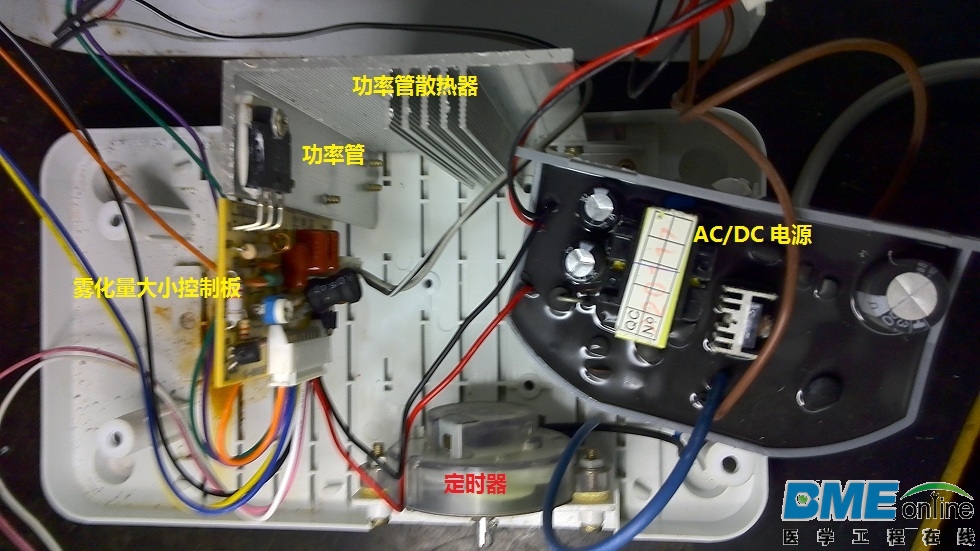

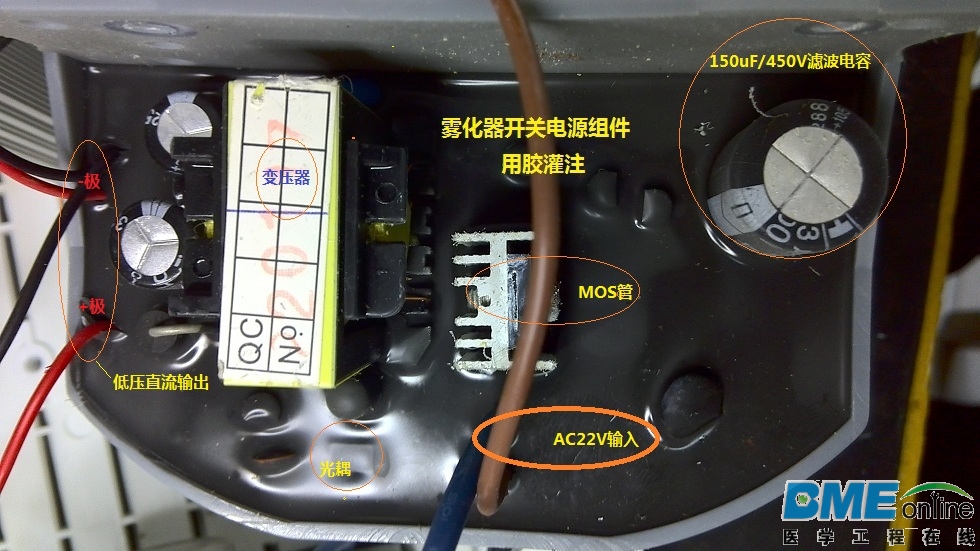

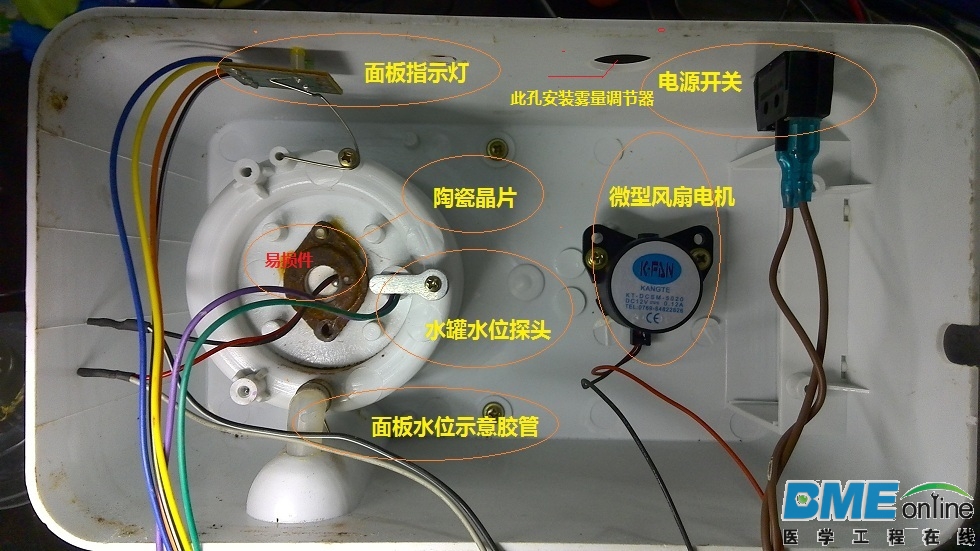

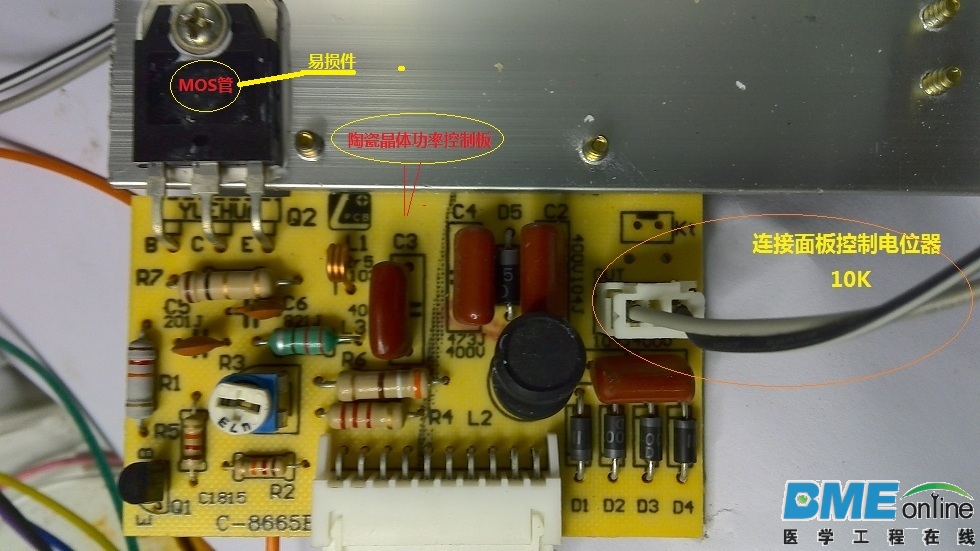

     故障处理:测试开关电源直流输出正常、测试雾化控制板激励信号正常、MOS管没有激励信号输出、经测试MOS管损坏、寻查MOS管损坏的原因、主要是陶瓷晶片老化损坏所致、同时更换MOS管和陶瓷晶片后试机雾化产生良好。另注意该机雾量调节电位器(10K)开路也会出现同样的故障。随机拆解看图


发表于 2016-3-23 15:31:24 | 显示全部楼层
和我们单位用的一样一样的
发表于 2016-10-10 14:47:42 | 显示全部楼层
请问楼主,那个易损元件MOS管Q2是什么型号的,上面写粤华1151,可以用什么型号的替换?
 楼主| 发表于 2016-10-10 16:08:00 | 显示全部楼层
BB控 发表于 2016-10-10 14:47
请问楼主,那个易损元件MOS管Q2是什么型号的,上面写粤华1151,可以用什么型号的替换?

MOS管型号:6N90C
发表于 2016-10-11 10:13:46 | 显示全部楼层

楼主,请问6N90C有多个型号的,要用哪种?FQP6N90C, FQA6N90C_F109, FQA6N90C_07, FQA6N90C_06,FQA6N90C?
发表于 2016-10-11 10:14:10 | 显示全部楼层

楼主,请问6N90C有多个型号的,要用哪种?FQP6N90C, FQA6N90C_F109, FQA6N90C_07, FQA6N90C_06,FQA6N90C?
发表于 2016-12-2 14:33:37 | 显示全部楼层
我们单位也用的是这款,但是我们的故障时雾不能从管子出来,里面有雾,后经判断为里面的风扇坏了
发表于 2018-11-8 22:47:27 | 显示全部楼层
谢谢分享了
