史密斯CY-300肠内营养泵检修-拆解

  [复制链接]
发表于 2016-3-2 15:54:33 | 显示全部楼层 |阅读模式

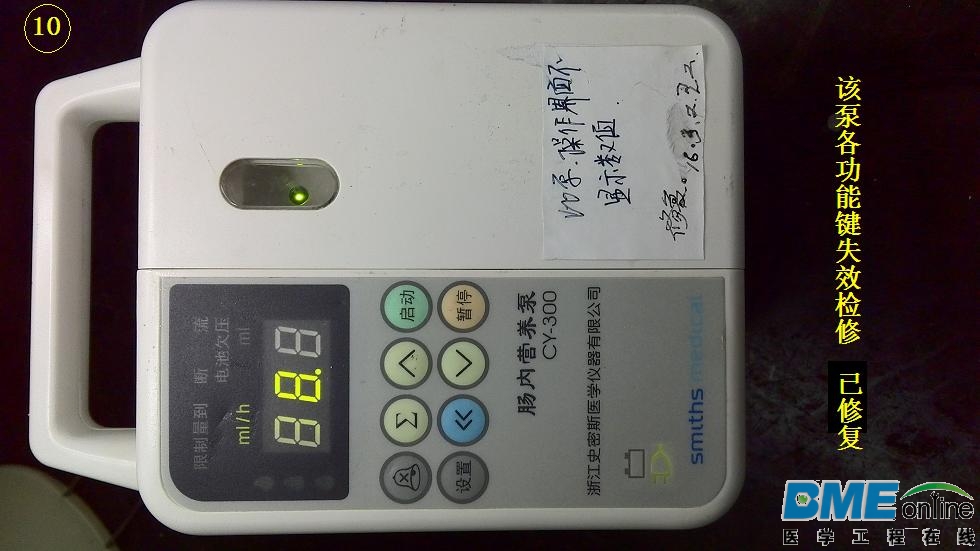

     故障现象:能上电、按压操作面板各功能键无反应。

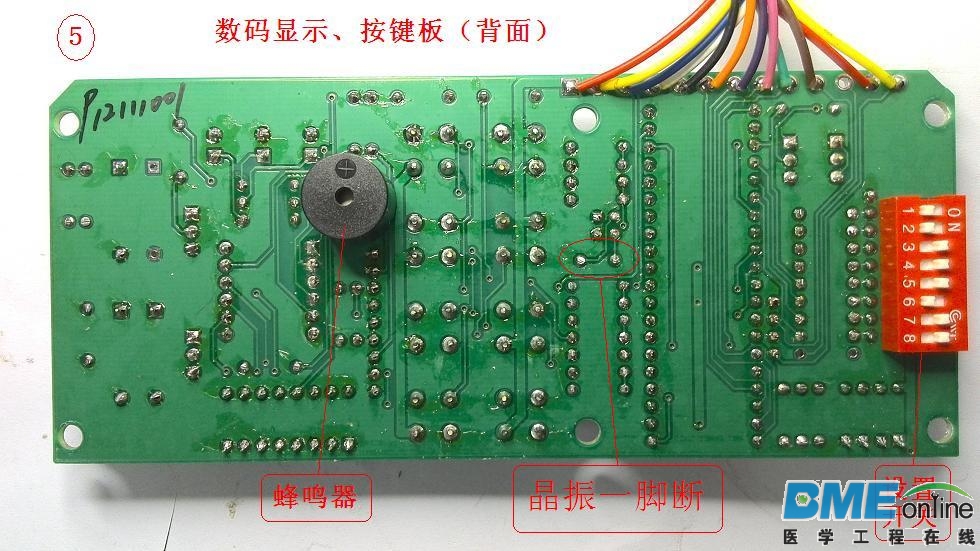

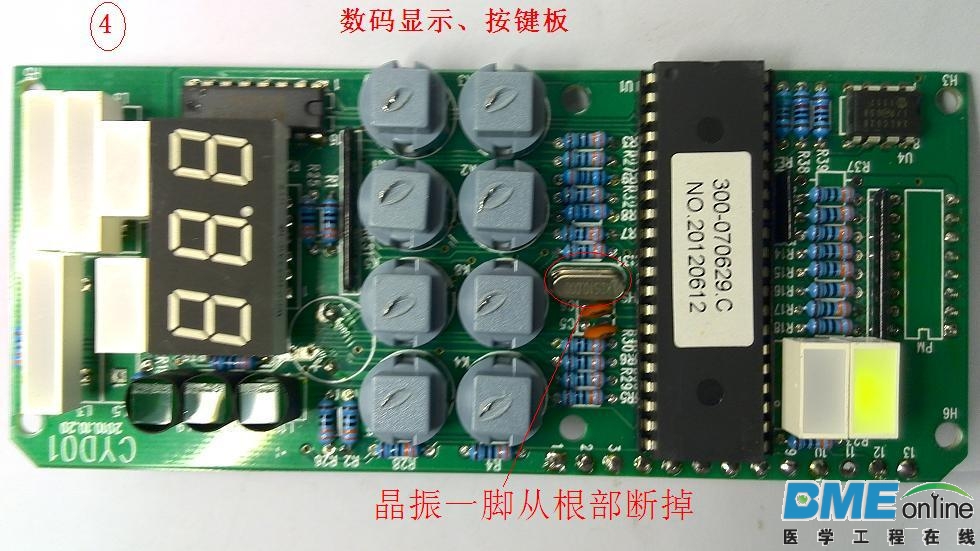

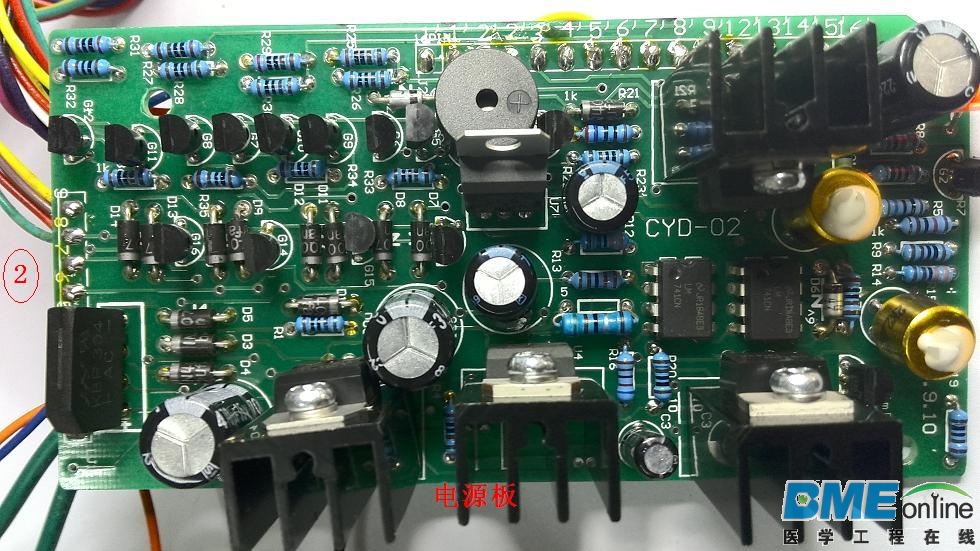

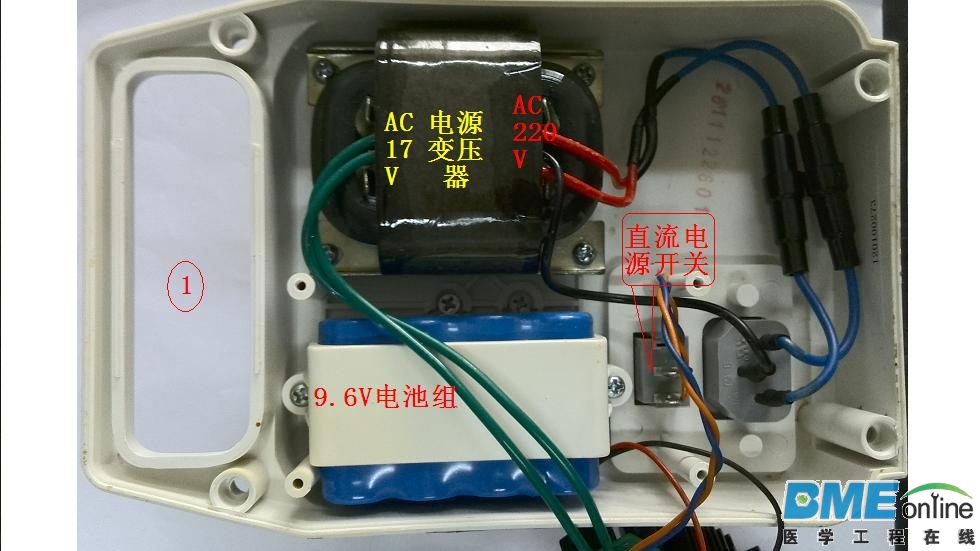

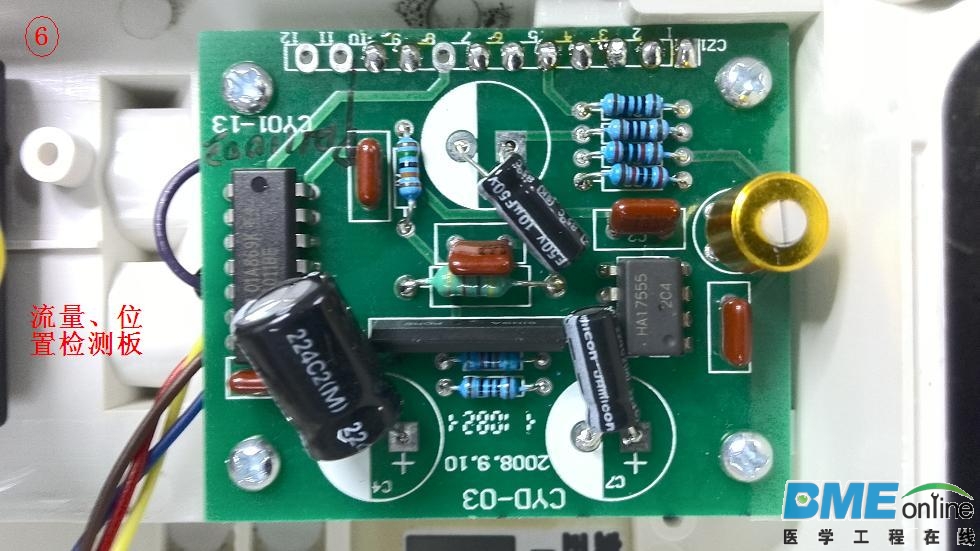

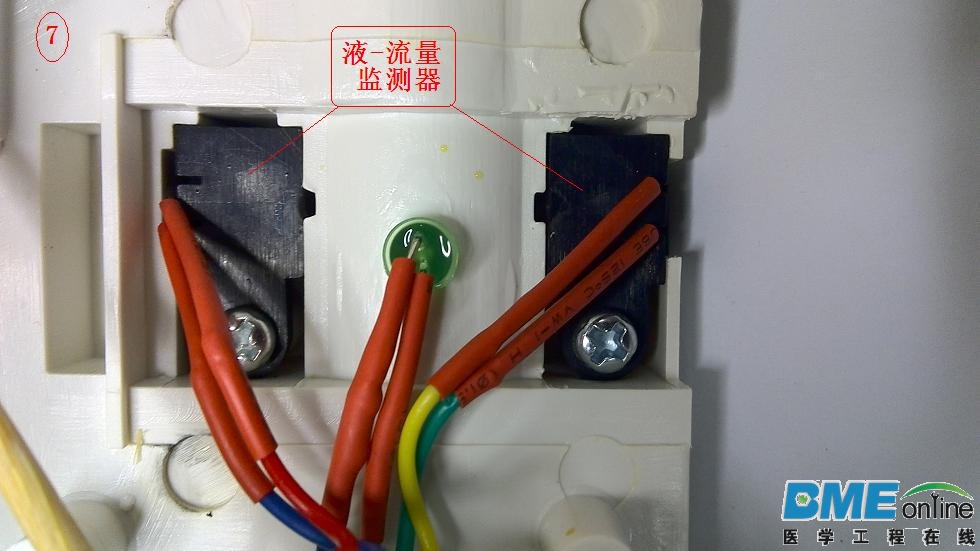

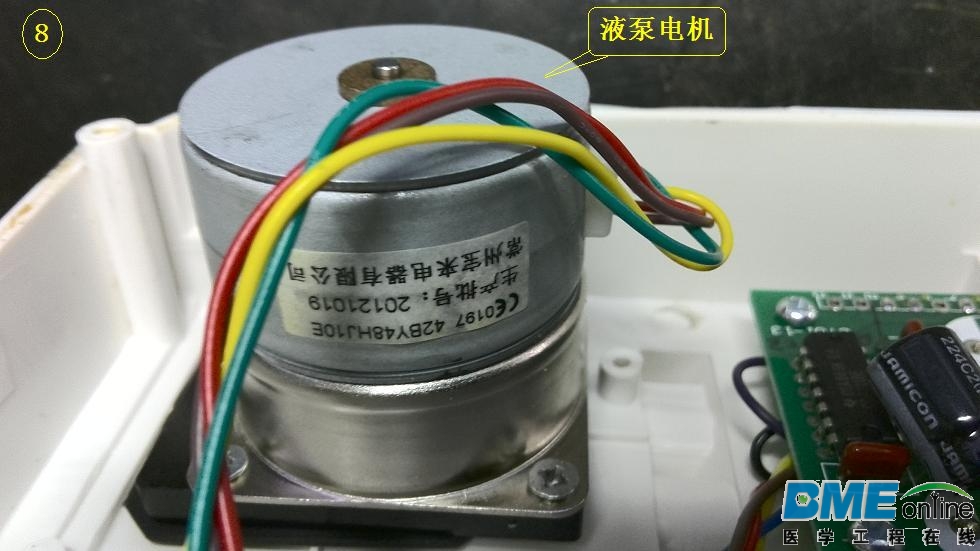

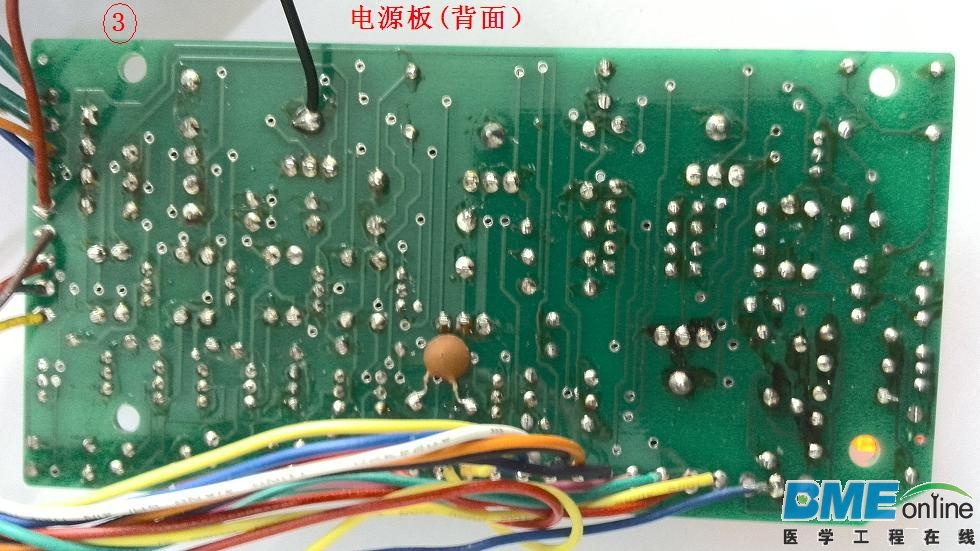

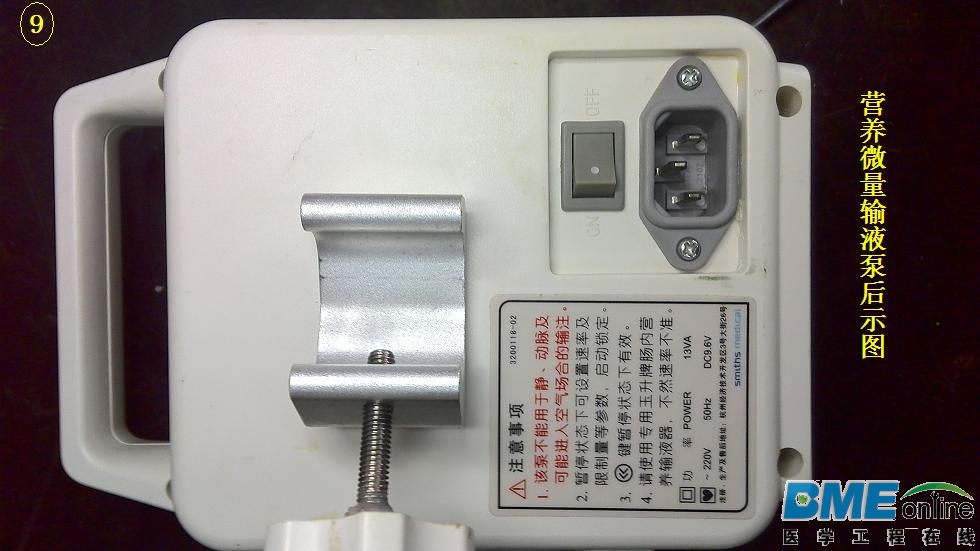

     分析处理:该现象首先怀疑、操作按键粘连或开路等会造成此故障,拆机后经查各按键无异常,数显、按键供电正常。接下来就只有微控数据信号了、经测试数据流紊乱,数据流是靠时钟信号引导才能相互交流、从这个思路引导、主测时钟信号,经用示波器测试发现主板10.000Hz晶振频率--无,说明晶振有问题(经㧡实此机曾被甩落过),拆晶振发现只有一脚连接、另只脚从根部断掉不能焊接,找一10/000Hz更换后测试(起振)频率为:10/002Hz,试机故障排除。(随机拆解分享)
发表于 2016-3-3 11:11:18 | 显示全部楼层
有图有真相 实在是好
请教王工这个测试(起振)频率为:10/002Hz如何测试?谢谢。
 楼主| 发表于 2016-3-3 17:02:12 | 显示全部楼层
fengd 发表于 2016-3-3 11:11
有图有真相 实在是好
请教王工这个测试(起振)频率为:10/002Hz如何测试?谢谢。

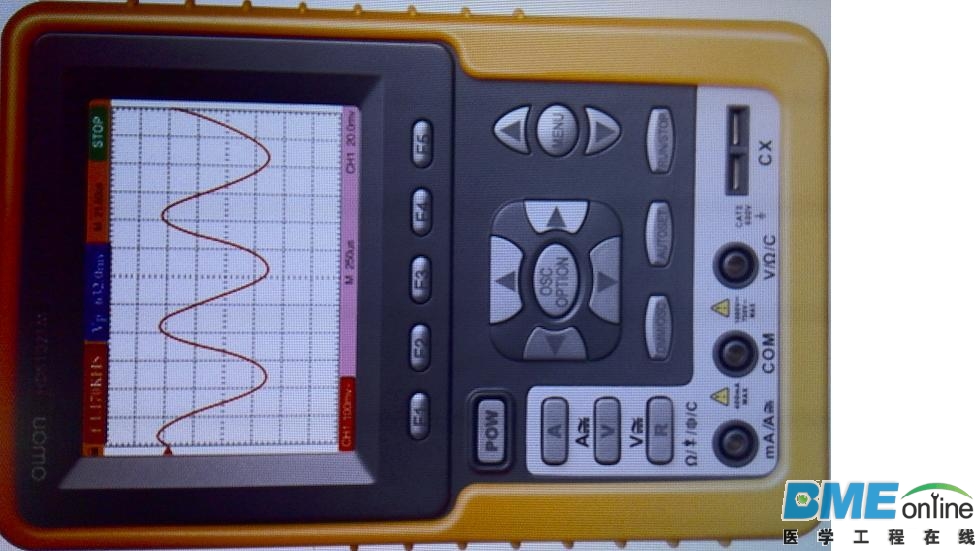

   一是有频率计、二是由示波器、三是由手持式示波器、可方便使用,谢谢冯工关注。
发表于 2016-3-3 21:16:45 | 显示全部楼层
王存航 发表于 2016-3-3 17:02
一是有频率计、二是由示波器、三是由手持式示波器、可方便使用,谢谢冯工关注。

谢谢  这些东西单位重来不买 自己掏钱又买不起 表示悲伤。
发表于 2016-3-4 14:10:04 来自手机 | 显示全部楼层
示波器买不起呀,硬伤…………
发表于 2016-3-8 11:35:43 | 显示全部楼层
我们没有示波器怎么办呢?王工
 楼主| 发表于 2016-3-8 12:21:09 | 显示全部楼层
qq630332166 发表于 2016-3-8 11:35
我们没有示波器怎么办呢?王工

     在没有示波器的情况下、只有测晶振直流电压了,但要注意有些电路测试晶振时会造成停振。
发表于 2016-3-9 10:04:07 | 显示全部楼层
王存航 发表于 2016-3-8 12:21
在没有示波器的情况下、只有测晶振直流电压了,但要注意有些电路测试晶振时会造成停振。

好的,谢谢指导!
发表于 4 天前 来自手机 | 显示全部楼层
这个维修方式厉害了
