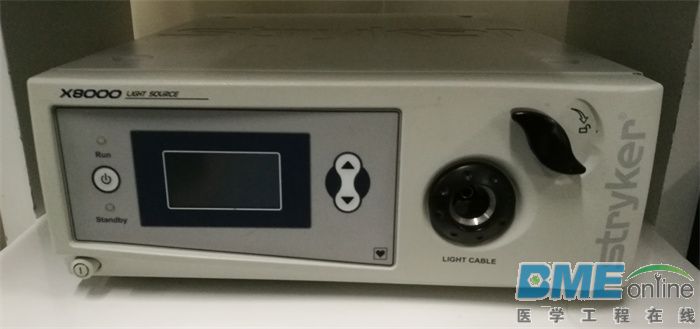

[维修经验分享] 史赛克X8000 (stryker X8000)光源模块更换灯泡和时间清零

  [复制链接]
发表于 2018-7-4 10:15:36 | 显示全部楼层 |阅读模式

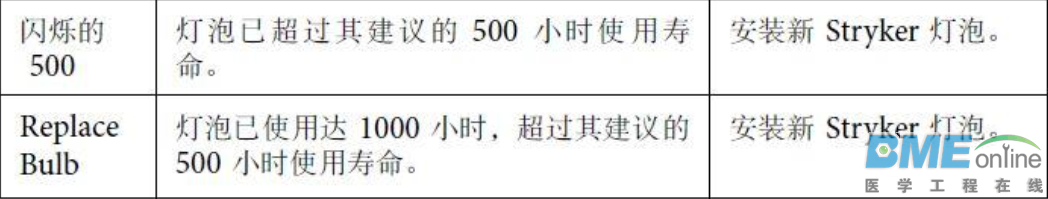

史赛克X8000氙灯用满500小时后,机器就会提示更换新的氙灯,如果继续使用,会存在以下几方面的风险:
1.        氙灯的启动电压和工作电流都会变大,增加了电路板元器件的负载和损耗,容易引起电路板损坏;

2.        氙灯在手术过程中会突然熄灭,给手术增加额外的风险

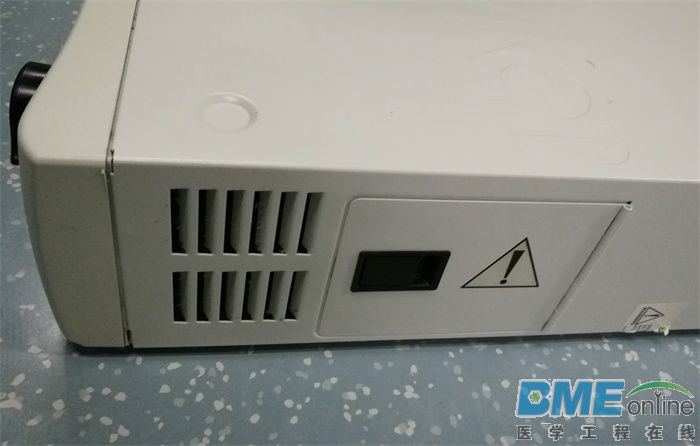

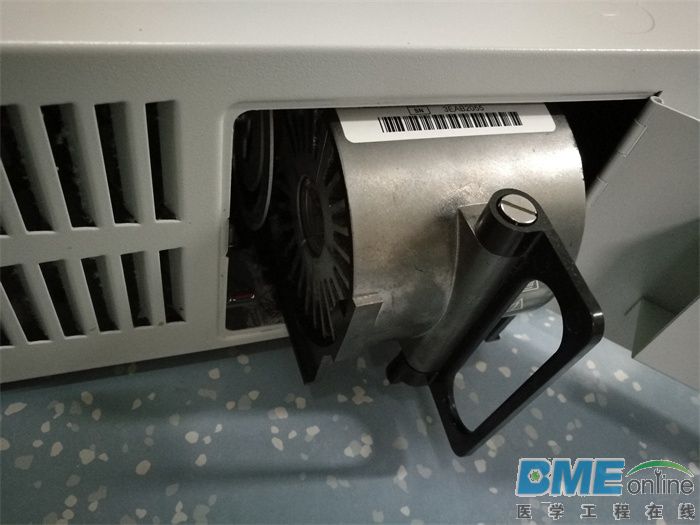

下面介绍一下如何更换灯泡并把灯泡的计时值清零:首先打开史赛克X8000机器侧面,拉出光源模块

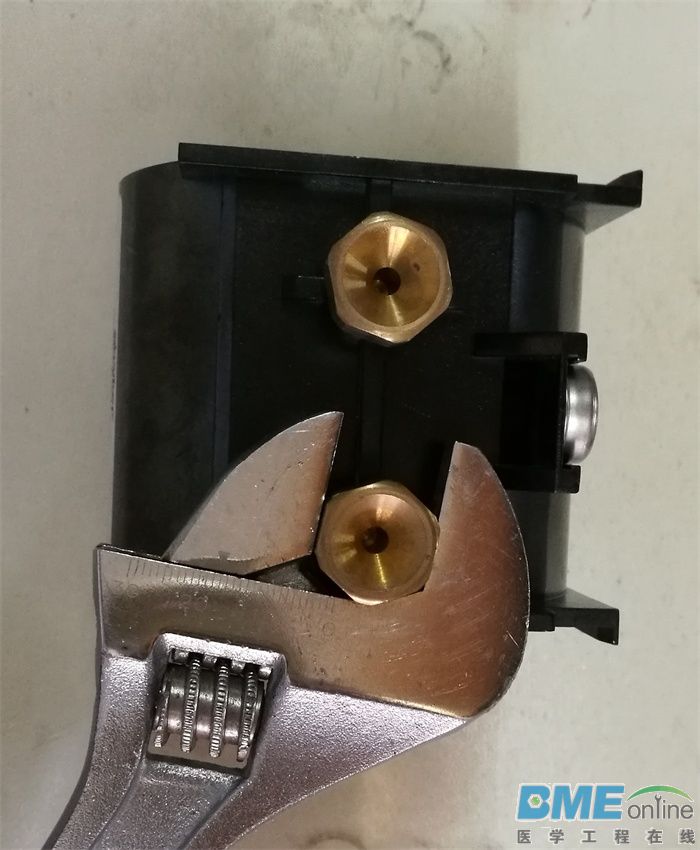

光源模块包含塑料外壳、金属散热片、氙气灯泡三个部分。要更换氙气灯泡,首先需要把塑料外壳拆卸下来,使用扳手旋下两颗螺丝,取下塑料外壳

照片 109_看图王.jpg

照片 110_看图王.jpg

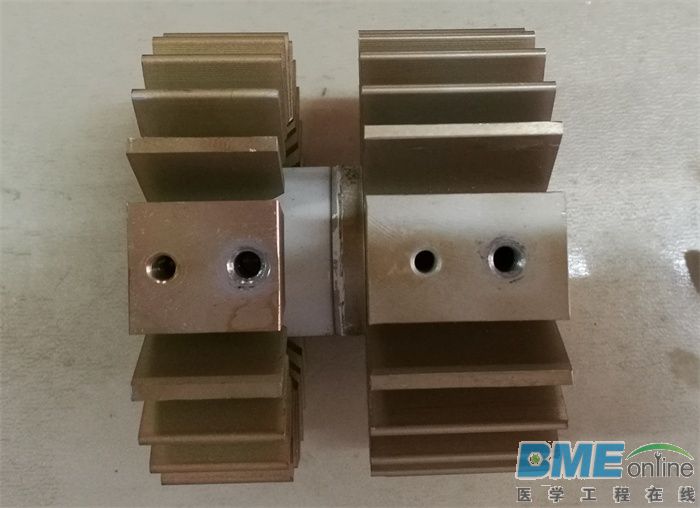

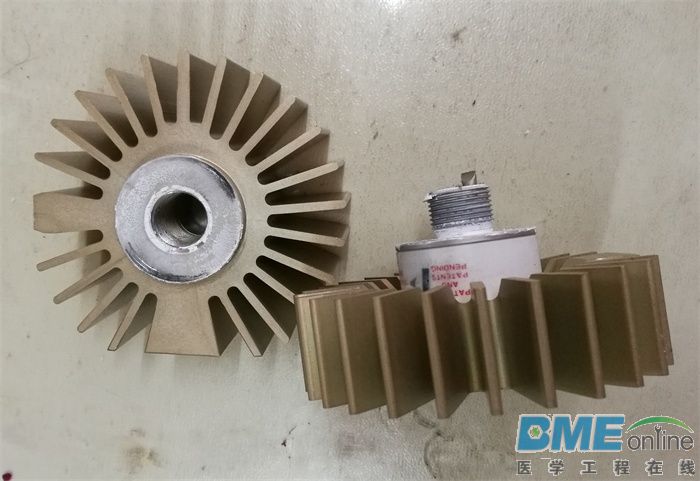

接下来拆卸金属散热片,先旋下有螺纹的一端

照片 111_看图王.jpg

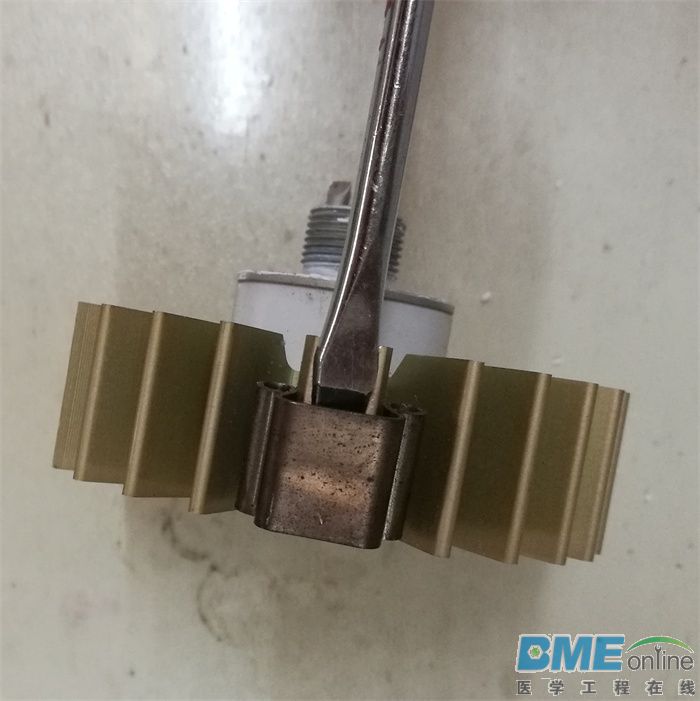

然后再用一字螺丝刀轻轻翘掉金属卡簧片,即可把氙气灯泡拆出来

照片 113_看图王.jpg

在更换新的氙气灯泡前,需要在散热片和氙灯上均匀地涂一层导热硅脂,不要弄脏氙灯的玻璃,玻璃上如有油脂等脏物可以用无水酒精清洁干净。
安装好光源模块后,使用特殊工具更改外壳上芯片的数据,把使用时间清零。

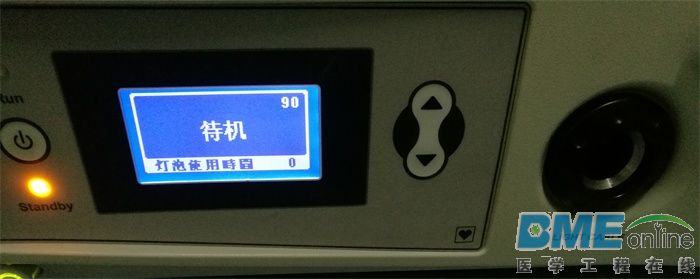

把光源模块装入机器,开机后,机器显示“灯泡使用时间0”,点亮灯泡观察亮度是否正常。至此,光源模块更换灯泡和时间清零完成。



发表于 2018-7-4 10:41:38 | 显示全部楼层
清0后还能用多久?
 楼主| 发表于 2018-7-4 12:30:15 | 显示全部楼层
fengd 发表于 2018-7-4 10:41
清0后还能用多久?

和新的一样没限制,可以用到500小时再清零,需要强调一点:里面的氙气灯泡必须要换新的,不是说只清零时间不更换灯泡就可以用了
发表于 2018-7-5 16:46:48 | 显示全部楼层
关键是特殊工具,哈哈;
 楼主| 发表于 2018-7-9 08:19:12 | 显示全部楼层
清除纪录,新的 发表于 2018-7-5 16:46
关键是特殊工具,哈哈;


发表于 2018-8-30 20:10:09 | 显示全部楼层
woxinyijiu 发表于 2018-8-30 19:41
学习了。。。。。。

对换氙灯讲的比较详细,重点不在更换灯的新旧,大家要的是“特殊”工具,能否透漏点信息,我想大家是所要的焦点。
