标题: 飞利浦IU22超声诊断仪电源故障维修 [打印本页]

作者: 广州多得 时间: 2009-2-25 09:39
标题: 飞利浦IU22超声诊断仪电源故障维修
本帖最后由无心人于 2009-8-1 20:38 编辑

郝云生
广州市多得医疗设备维修服务有限公司，广东广州 510665

Philips IU22彩色超声诊断仪是飞利浦电子集团于2004年推出的新一代智能超声设备。IU 22 集成了2D、3D和实时4D成像模式以及智能控制功能，能满足高质量的临床诊断需求，是比较高级的超声诊断仪器。
前不久，我公司成功为某医院的Philips IU22彩色超声诊断仪进行了维修。本文将此次维修情况分析描述如下，以供维修工程师参考。
1 故障现象
打开电源，系统进入待机状态。按下开机按键（On/Standy）后，系统开始上电初始化过程，但仅仅持续约3～5秒钟后，系统在启动过程中突然断电，机器背后的蓝色交流电源指示灯开始闪亮。此时再按下开机键，系统没有任何响应。
将交流电源开关关闭，然后重新打开，再按开机电源键，故障依然。据操作人员反映，有时候将开机过程多操作几次，偶尔可以开机成功。一旦开机运行之后，机器可以正常操作，但关机之后第二天又不能正常启动。
2 分析检修
根据故障现象分析判断，怀疑系统的电源部分发生故障。IU 22 的直流供电单元安装在设备底部的电源箱内，需要打开设备的机箱左侧盖板才可以观察到。交流供电单元安装在设备底部后侧下部，装有一个空气断路器。
经过观察和分析，发现IU22的供电系统主要包括6个部分：
 交流单元（包含一个＋12V辅助电源）
 +12V 直流电源模块
 ＋3.5V、±5.3V、±15V和＋48V直流电源模块
 +12V 直流电源监测和分配电路板（以下称A板）
 ＋3.5V、±5.3V、±15V和＋48V直流电源监测和分配电路板（（以下称B板）
 高压电源模块

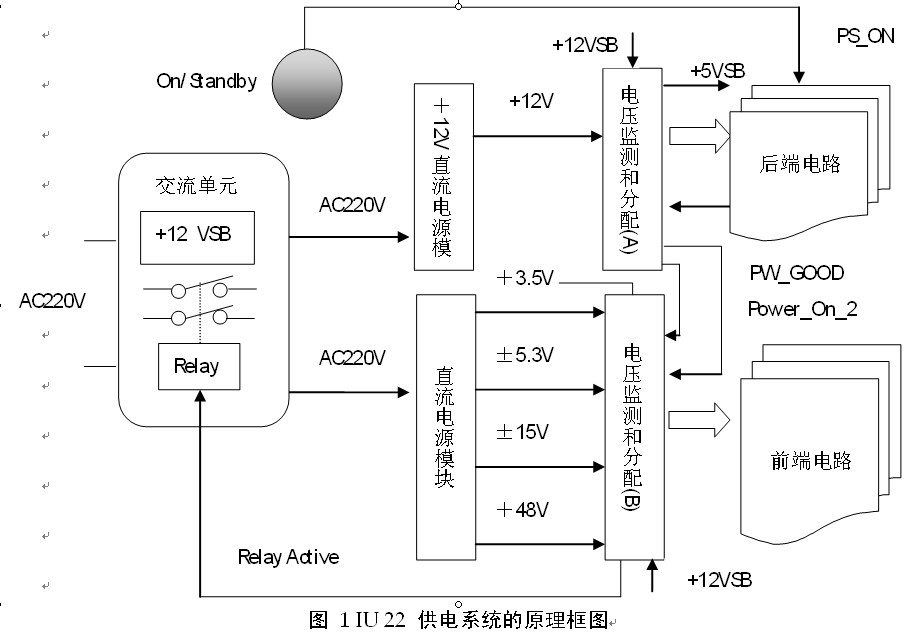

IU 22 供电系统的原理框图见图1所示。

由原理图可以看出，220V交流电经一个继电器向直流电源模块供电，直流电源模块的输出经电压监测和分配板送到后端和前端电路。辅助电源＋12VSB经220V交流直接供电，一旦合上电源开关，就开始工作，蓝色的电源指示灯点亮。＋12VSB 负责向A板和B板提供待机电源，同时B板将＋12VSB变换成＋5VSB向后端电路供电。
当按下开机键（On/Standy）时，后端电路中的开机控制电路发出一个PS_ON的信号，该信号传递到B板，B板即发出一个驱动继电器闭合的信号。继电器闭合之后，直流电源模块开始工作，输出系统运行所需的各路电压，经过A板和B板提供给前端和后端电路。同时，A板和B板上的保护电路负责监视各路输出电压，当发生过压、欠压故障时及时启动，驱动继电器将交流输入断开，彻底切断主机的供电，从而保障系统的安全。
在研究清楚电源部分的基本原理之后，结合故障现象，之所以开机不久之后突然断电，肯定是保护电路部分动作引起的。由此可以推断，故障要么是直流电源模块损坏，要么是保护电路自身损坏。
3 故障排除
首先，对直流电源模块进行测试。将两个电源模块从电源箱内拆卸出来，直接接入220V交流电源，测量每一组的输出电压，结果正常。
然后，对位于B板上的保护电路部分进行测量。经反复测量和试验，发现该板上的一个IC ABT573AD（带输出三态门的8D锁存器）损坏，结果导致A板传送过来的POWER_GOOD 信号短路，导致保护电路判断为A板的电源不正常，从而切断交流电源。更换一块新的ABT573AD，系统恢复正常，故障排除。
4 心得体会
由于缺乏资料，虽然对系统整个电源部分构造和原理的分析花费了不少时间，但为以后的类似系统的维修积累了经验。本次维修得到了某医院的大力支持，同时也为医院节约了昂贵的电源部件更换资金，得到了用户的肯定和好评。
