康美高频电刀维修记录

  [复制链接]
发表于 2011-7-21 15:07:52 | 显示全部楼层 |阅读模式
接修进口康美2400电刀一台,所有的按键,面板显示都正常,就是没有输出,用沾了水的肥皂块做实验,仅仅在电凝状态,功率最大时,有轻微的火花。电切没有任何作用。从10月1日开始一直耗到10月4日,依然没有什么进展,既然没有什么大的收获,就把这两天查到的,写出来,仅此而已。

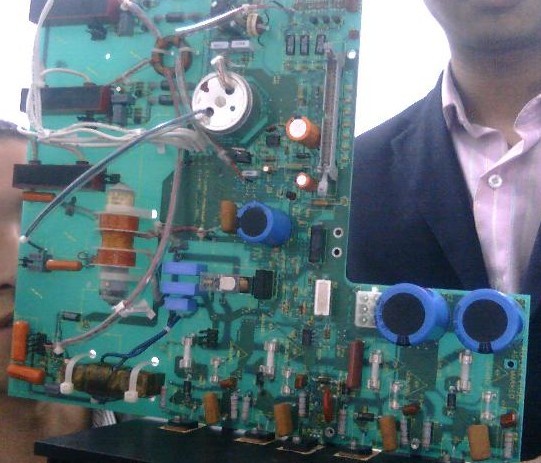

       首先,上个康美的电路板子。 1.jpg




我按我的理解讲一下这个电路板,在这个板子上,总共就两块IC,其中一块是555,这里的555并不是自己震荡的,而是由控制板来的90KHZ来触发的,然后555也输出90KHZ的信号,由场效应管放大,驱动环状的那个变压器(图2)
(图2)

图上可以看到,这个变压器除了输入组,还有四个绕组,这四个绕组分别去了,两组高压包(图3),(红色的方块),一组脚踏开关,一组电捏,

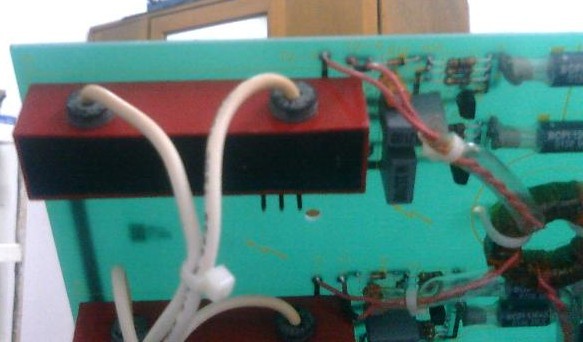

(图3)

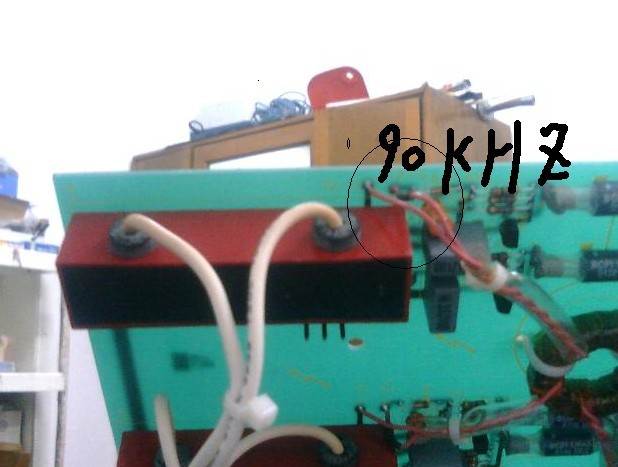

   起先,我觉的高压包的输入信号是由555通过环形变压器(图二)提供的,用示波器在高压包旁边的两个红线上也能量到90KHZ的信号,但是后来发现这个仅仅是用来检测手术刀上电切,和电凝两个开关的(呵呵,不知道理解的对不!)。


第二.电源部分

       电源部分

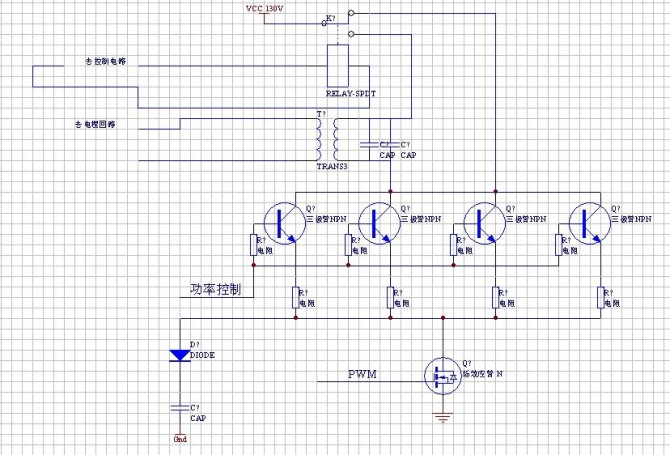

   (图4)

这个机器图4既是这个机器的电源回路,220市电通过变压器,得到130V左右的交流电,然后通过整流,滤波,成为大约130V左右的直流,正常使用电切功能的时候,继电器RELAY-SPDT就在图中的那个位置上,经过四个并联的三极管,电阻之后,到场效应管,我认为,就是通过图中的功率控制,来输出电压,去控制四个三极管的基极,根据他的导通大小,来控制功率的大小,功率控制由电脑板完成,实际的控制回路很是复杂,最后由运放放大,来控制四个三级管,用示波器测量了三极管的集电极和发射极,集电极的峰值在100多伏,而发射极的电压峰值也仅仅只有10多伏,曾经尝试过很多的方法,想着提高功率控制那的电压,让四个三极管基极的电压高些,也许能是功率大些,但因为担心使故障扩大,所以不敢有大的动作。

                      而至于那个场效应管那里的PWM控制,却很让我纳闷,当按下电切按键时,这个PWM的频率是461KHZ,当按下电切时,这个PWM的脉冲频率是25KHZ,就是不明白,这里的pwm脉冲和输出那里的高压有什么关系,好像是很难联系到一起啊。

第三   高压包部分

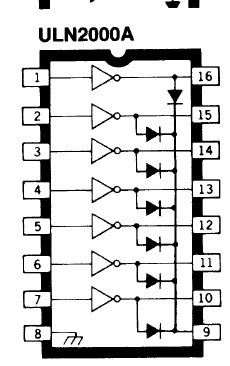

                     在上面的图上,红黑的那个长方形块就是高压包,我后来觉的,那白色的两根线就是高压包信号的输入端,因为这些绕组在电脑板上是用集成的达林顿模块来驱动的,用的是ULN2003,图如下


                  但是,用示波器测量ULN2003的输入端,仅仅有高低电平之外,也没有那些高频的脉冲,驱动这个模块的是由单片机驱动的串口转并口的芯片。



                  在这个机器上耗了几天了,现在就是纳闷的,高压包的高压高频信号到底是怎么来的那,是电源那里的振荡,还是ULN2003应该输出高频的脉冲去驱动的那,就到这里吧。希望大家能帮我想想办法。QQ:908538296加QQ时的电话:15002669639
发表于 2011-7-28 17:25:47 | 显示全部楼层
电压和电切的工作频率本来就不同的..
发表于 2017-4-7 21:36:40 | 显示全部楼层
电压和电切的工作频率本来就不同的..
发表于 2019-6-12 22:23:26 | 显示全部楼层
错误理解,1,二、不是电源部分,你画的这块电路是RF的一部分,2.红长方体的白线的是高压继电器,3.4个并联的功率管作可变电阻用(导通程度),但你理解的只在静态,具体的我要看全图才能说清。
发表于 2020-3-31 17:06:55 | 显示全部楼层
记号一下,改天学习
