上海三叶G501 爆光时间缩短问题

lyh · 发表于 2011-7-28 10:53:34

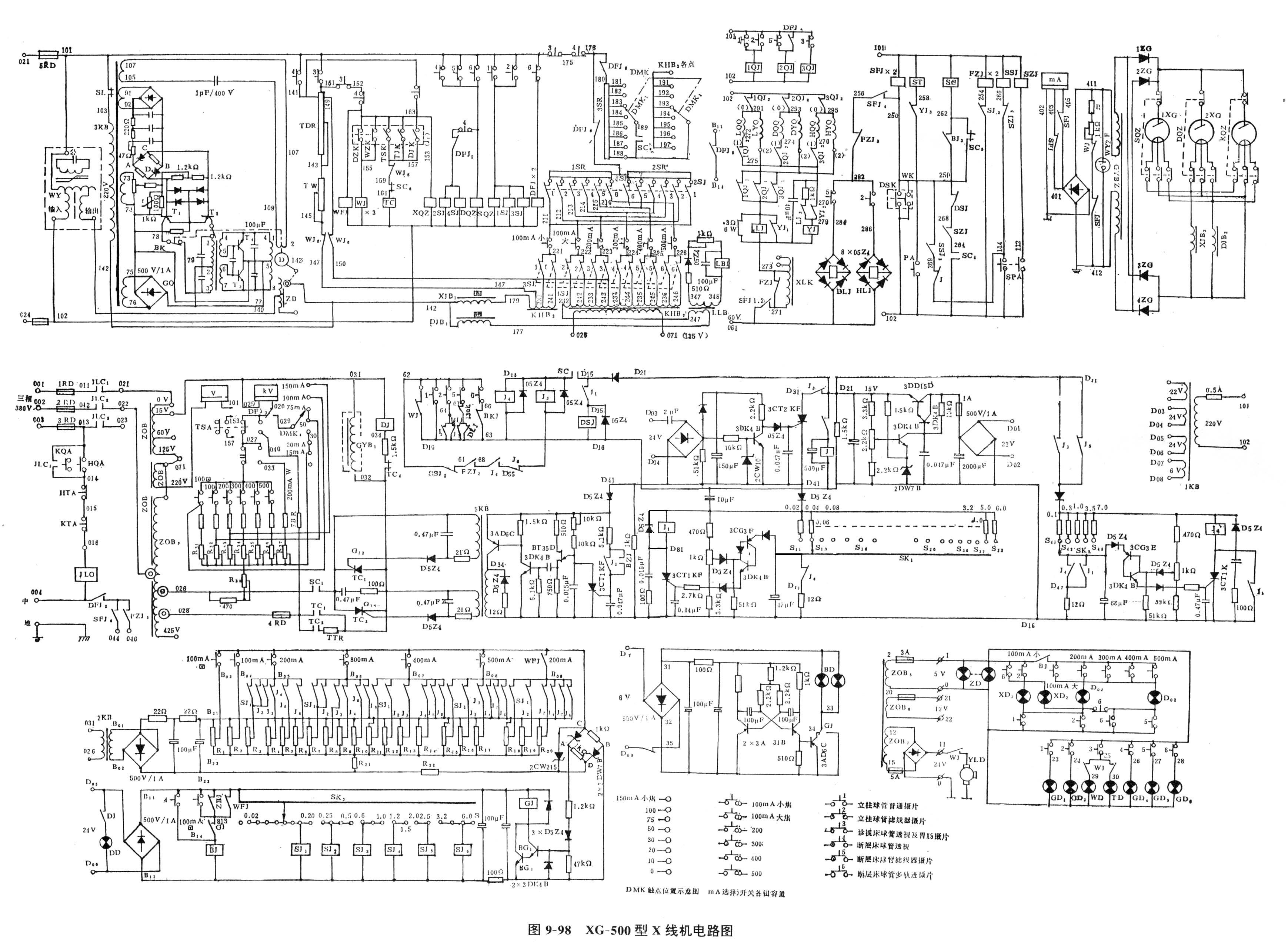

上海三叶G501 爆光时间缩短拔下限时板一会再插上就能正常爆光一两次（爆光时间大致正常）。开始怀疑J4常闭接触不良经查完好，47uf电容和电阻更换后故障依旧 XG501电路图.jpg

请各位的高手给看看谢谢

lby1228 · 发表于 2013-3-8 11:22:42

J4触点坏，或者连接J4的电阻坏。在限时器电路中曝光结束J4常闭触点把电容的电荷泄放干净，不然就会出现曝光时间第一次准确，后来就时间缩短的故障。

xsq · 发表于 2013-3-8 20:06:18

lby1228 发表于 2013-3-8 11:22
J4触点坏，或者连接J4的电阻坏。在限时器电路中曝光结束J4常闭触点把电容的电荷泄放干净，不然就会出现曝光 ...

“J4触点坏，或者连接J4的电阻12Ω坏。”
每爆光1次，人为短路47uf电容1次，即可确诊。

xsq · 发表于 2013-3-8 20:22:45

首先谢谢您提供图。
其次“ 爆光时间缩短”，是各时间档都短吗？请您特别试下1.2秒-3.5秒共6档，也短或是这6档就感觉为1个时间档？
