GE16排CT

夏日凉风 · 发表于 2011-8-10 14:33:16

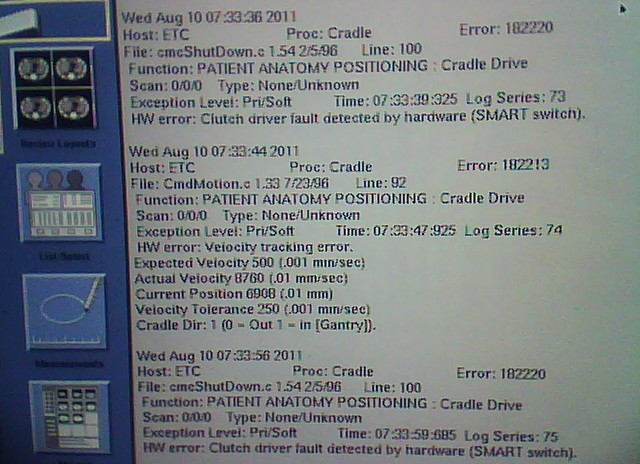

故障现象：床上下移动正常，向前向后移动时只移动一小段距离即自动停止。床的位置显示为“88888.8”，且闪烁。

夏日凉风 · 发表于 2011-8-10 14:39:07

lxc2011 · 发表于 2011-8-10 15:02:31

提示离合器故障

wanhw · 发表于 2011-8-10 22:35:58

可能的情况：1.首先挂到手动，床前后移动没问题，说明运动机构没问题
         2，挂到自动后，先检查水平伺服器显示是否正常，你的情况我估计不是水平伺服器，因为能走一小段。
         3再检查离合器是否能锁住，一般先查离合器的12V或24V电源是否则正常，电压如正常，看机械结构有无损坏，推不动床即能锁住
         4.最后检查固定架上的一个轴承，我估计是轴承坏了，把整个水平运动机构拆下来检查

TEL： 13701596571

夏日凉风 · 发表于 2011-8-12 15:38:24

分析：根据故障现象，故障可能发生在table control board或者encoder asse。又因为水平位置没有数值显示，故encoder asse应为重点检查对象。
检修：拆开床左侧盖板，在检查encoder asse时发现了故障所在。在紧靠近encoder的外壳处，其9芯连线有部分已损坏（因其与外部没有接触，怀疑为老鼠咬断，这只老鼠好像爬上去只为了咬断这根连接线）。因断线部位紧靠encoder外壳，在上面无法焊接，需拆掉encoder asse。首先拆掉床托架，和钢丝上面的盖板，再拆掉固定钢丝的螺丝，这时需小心拽住钢丝的一端，慢慢让钢丝自动收回，并把钢丝的一端固定住，这时就可以拆掉encoder asse了。现在开始焊接断线，首先拆掉encoder外壳的三颗螺丝，这时焊接断线就非常方便了。描述比较麻烦，下次拍几张照片贴上来。把断线焊接好，装回机器，ok！

donfaye · 发表于 2011-8-14 17:19:40

谢谢楼主分享新知识

周晓东 · 发表于 2011-10-4 10:48:10

不动时时不时还能听到电机打滑的声音？我院刚碰到一次，是床板底部摩擦力小了，贴了一层医用胶布后好了

locktootoo · 发表于 2011-10-26 13:34:56

encoder和驱动摩擦轮都有可能

siemensmed · 发表于 2012-3-7 23:23:52

看看谢谢

成为→刺愙╋ · 发表于 2012-3-15 14:34:35

谢谢各位，学习了。
