使用数字万用表判断三极管管脚(图解教程)

南国知心 · 发表于 2009-7-9 19:38:17

现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。我倒认为数字万用表在测量三极管时更加的方便。以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

我们知道三极管的内部就像二个二极管组合而成的。其形式就像下图。中间的是基极（B极）。

首先我们要先找到基极并判断是PNP还是NPN管。看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。这时我们可以用数字万用表的二极管档去测基极，看图3。对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。对于NPN表来说则是红表笔（连表内电池正极）连在基极上。从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。而利用数字表的三?彻?hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

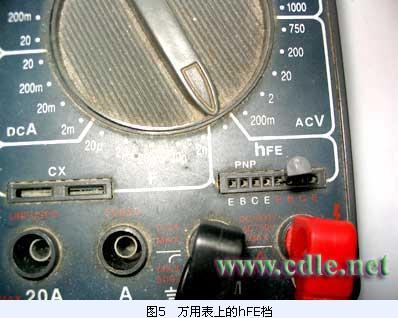

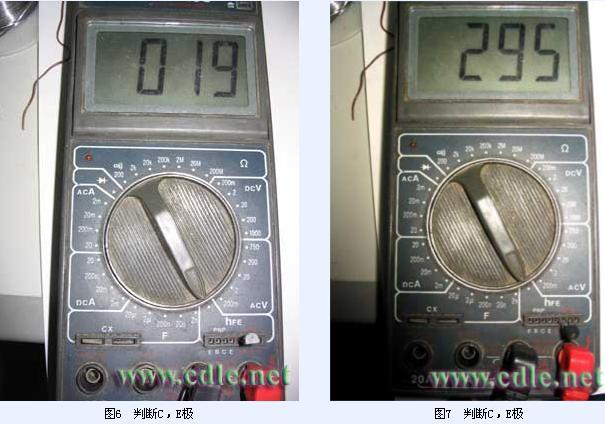

把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。读数，再把它的另二脚反转，再读数。读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。学会了，其它的三极管也就一样这样做了，方便快速。

jida052 · 发表于 2009-7-10 20:58:55

收下了。。。。

寻找平衡感 · 发表于 2009-7-14 11:42:55

不太懂，测基极就要测上很多次了在不知道npn还是pnp的前提下

wangy_01234 · 发表于 2009-7-15 18:42:55

收藏了，真是不错，有用

寻找平衡感 · 发表于 2009-7-15 19:47:10

有空好好学习下

renmyiyuan · 发表于 2009-8-26 21:57:40

需要学习啊

jdb520 · 发表于 2009-8-26 22:57:18

经典！真宝贝啊！

小光 · 发表于 2009-8-28 22:43:10

刚开始学不太懂啊

邵医小P孩 · 发表于 2009-8-30 19:47:18

明天去实践下！！

fengd · 发表于 2009-9-30 16:40:25

这个资料不错
