F30-ⅡB型200mA X线机不是旋转阳极球管！球管爆炸1文中型号是否有误？

xsq · 发表于 2012-2-12 16:28:32

本帖最后由 xsq 于 2012-2-12 16:40 编辑

查资料和看实物，F30-ⅡB型200mA X线机不是旋转阳极球管！
F30-ⅡB型、F30-ⅡC型200mA X线机均不是旋转阳极球管！
直到F30-ⅡD型后，才是旋转阳极球管。
且F30-ⅡB、C、D型计时电路均是由极化继电器JH-1E与真空放电管WY-2P为主构成。
《南国知心》发表于 2010-7-16 18:30:21 （[维修案例解析] F30-ⅡB型200mA X线机球管爆炸一例检修）http://bbs.bmeol.com/thread-7546-1-11.html中讲：“还连着旋转阳极电源线。”文中机器型号是否有误？

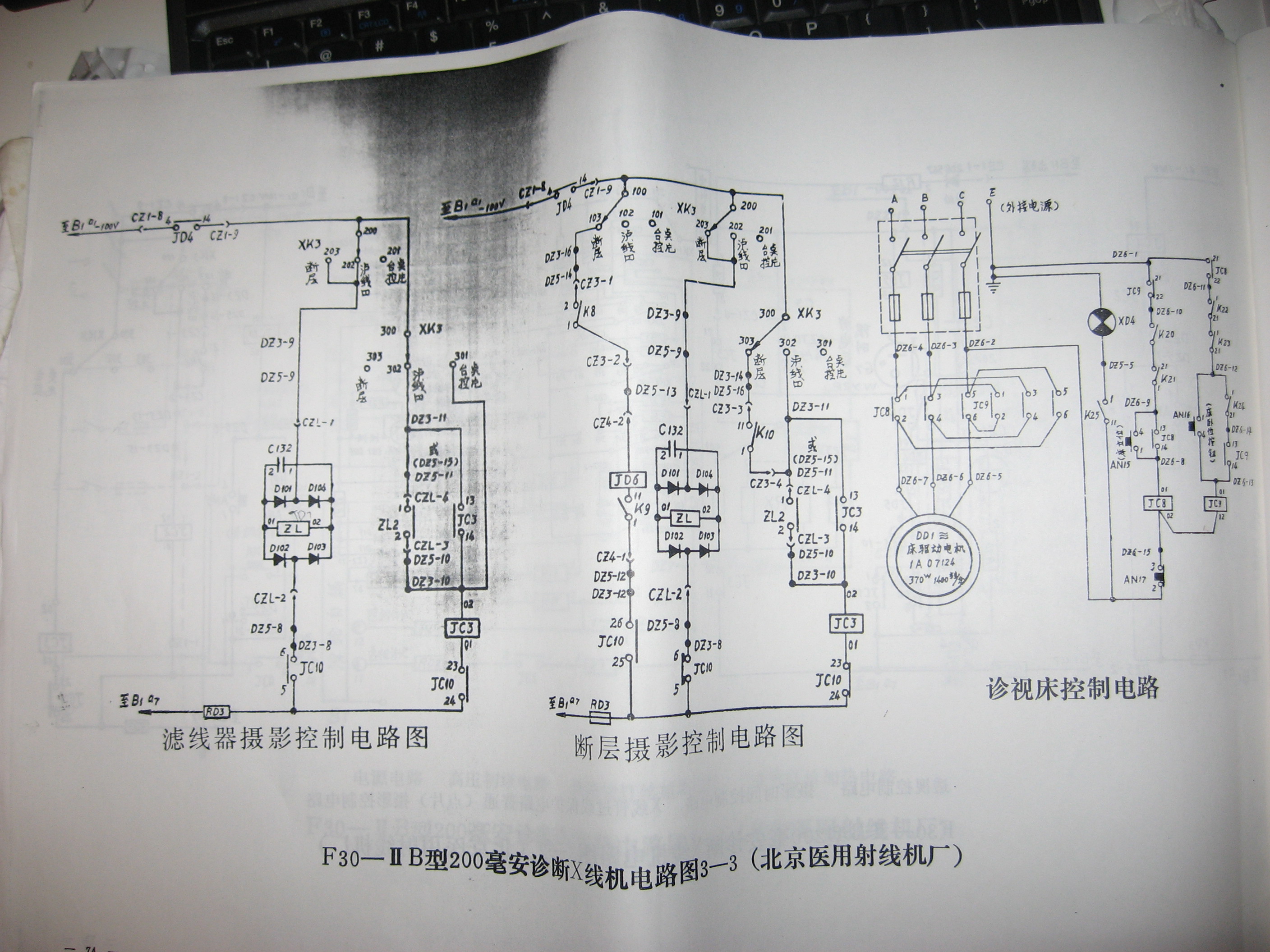

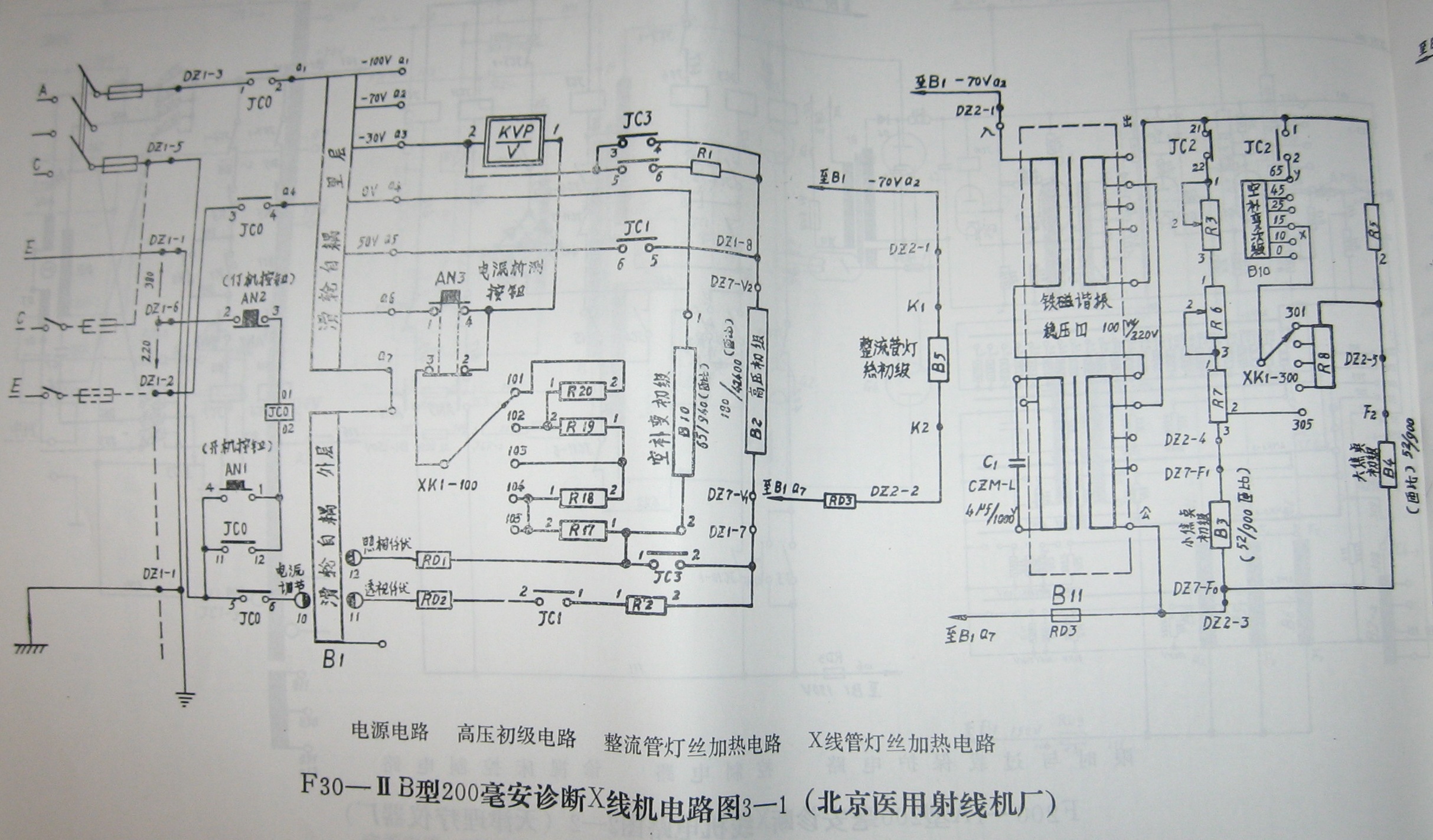

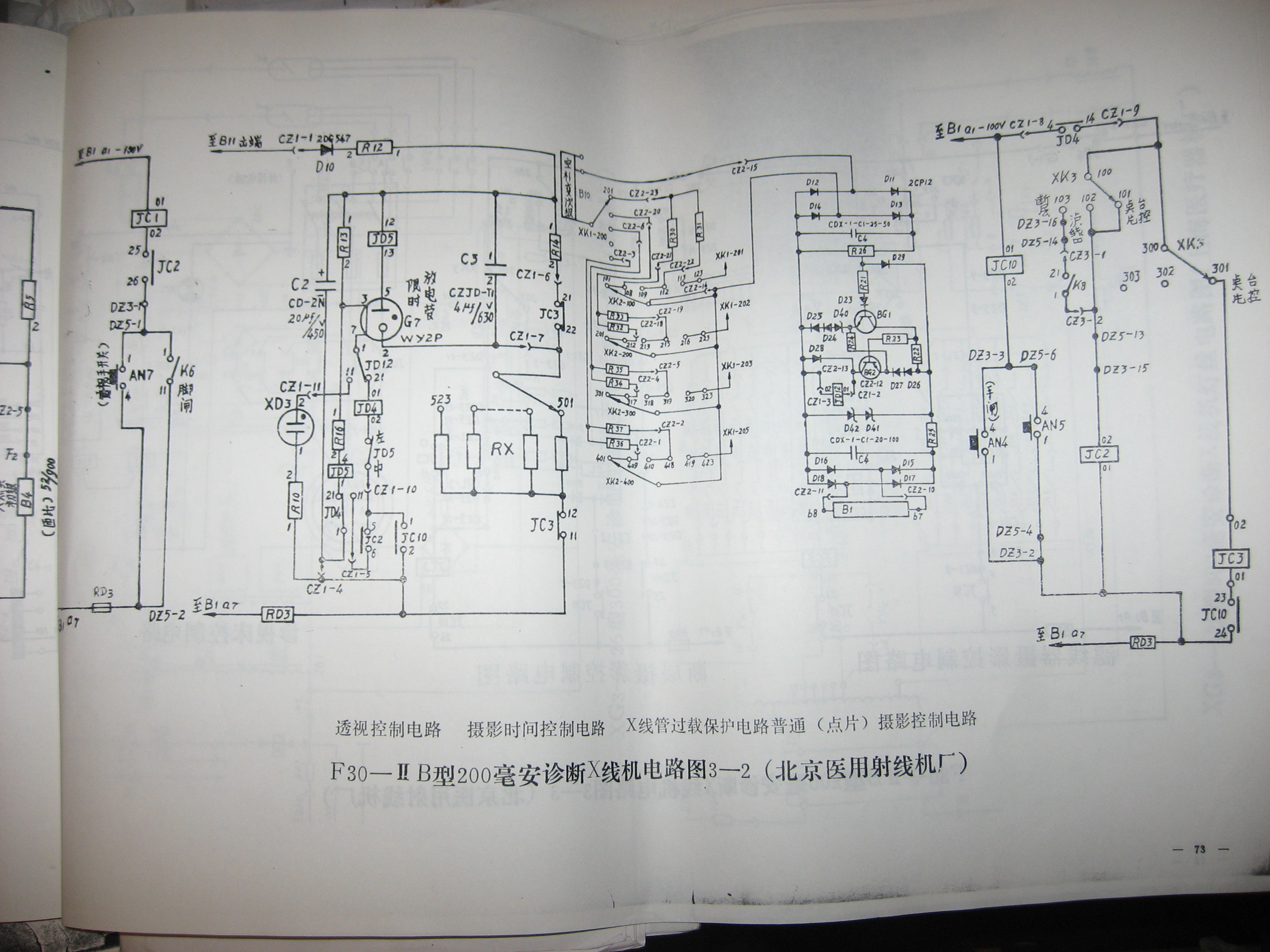

见F30-ⅡB型200mA X线机相关部份电路图：

小城之春 · 发表于 2012-5-5 23:32:35

楼主能给份F30—ⅡB/D的电路图吗我的邮箱：dwdn5538@126.com 谢谢

houbr · 发表于 2012-5-6 00:00:16

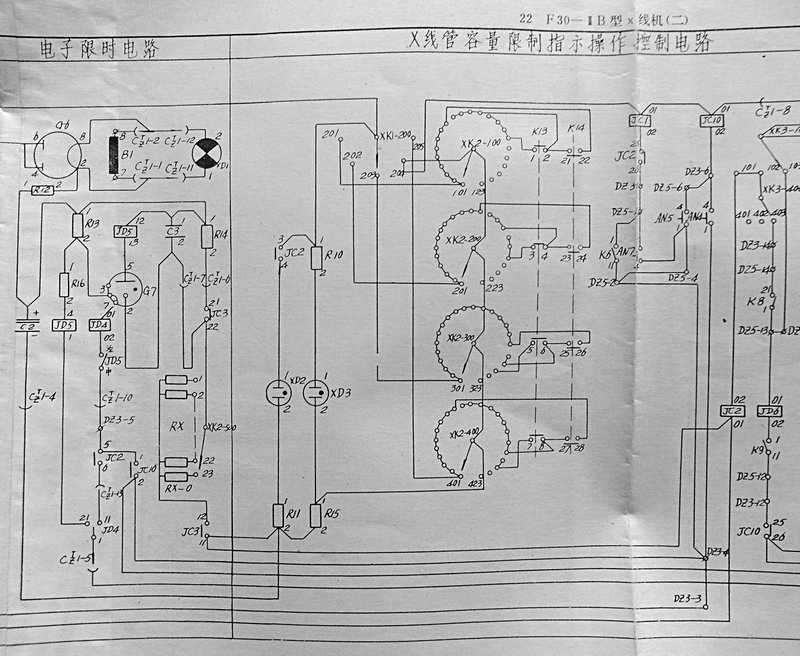

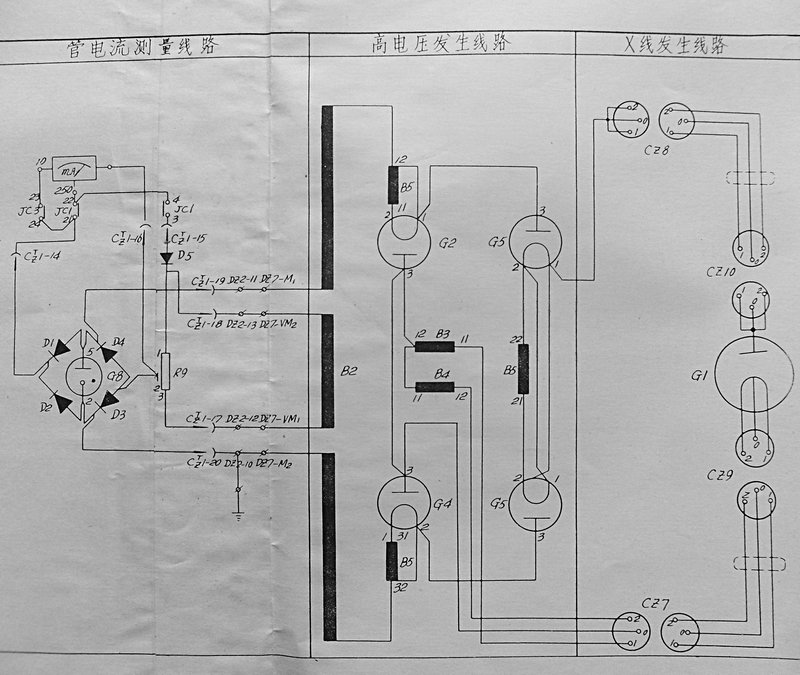

好不容易找到了，不知对你有没有用

xsq · 发表于 2012-5-6 07:39:12

小城之春发表于 2012-5-5 23:32
楼主能给份F30—ⅡB/D的电路图吗我的邮箱：谢谢

版主《houbr》已给您了。

颜氏 · 发表于 2012-5-6 09:48:13

楼主，我也想要。能把那电路发份给我不？387695575@QQ。COM。谢谢了

小城之春 · 发表于 2012-5-7 09:34:04

谢谢楼主了

xsq · 发表于 2012-5-7 12:08:30

颜氏发表于 2012-5-6 09:48
楼主，我也想要。能把那电路发份给我不？387695575@QQ。COM。谢谢了

是“ F30-ⅡB型200mA X线机”图吗？现在还有人在用？不会吧？近20年前的东西了！

小城之春 · 发表于 2012-5-14 00:34:06

xsq 发表于 2012-5-6 07:39
版主《houbr》已给您了。

请问一下高手在F30—ⅡB电路图中 R12、R13的标称值是多少呢？

xsq · 发表于 2012-5-14 13:08:03

小城之春发表于 2012-5-14 00:34
请问一下高手在F30—ⅡB电路图中 R12、R13的标称值是多少呢？

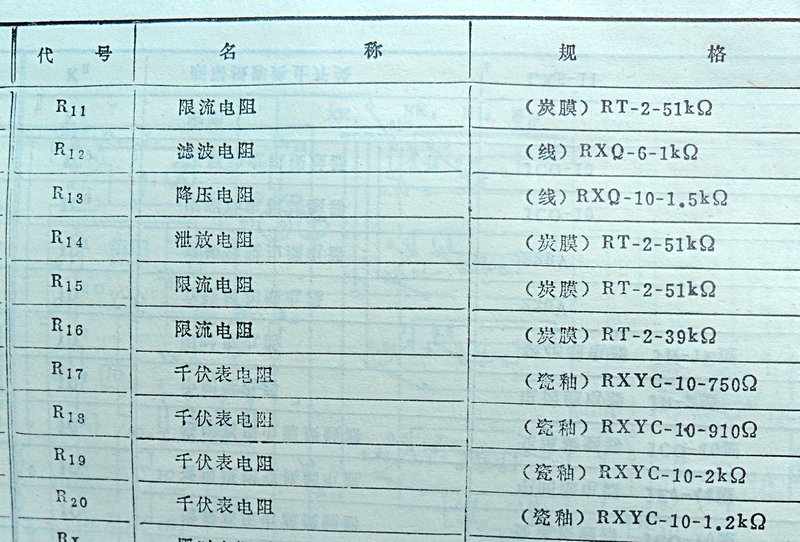

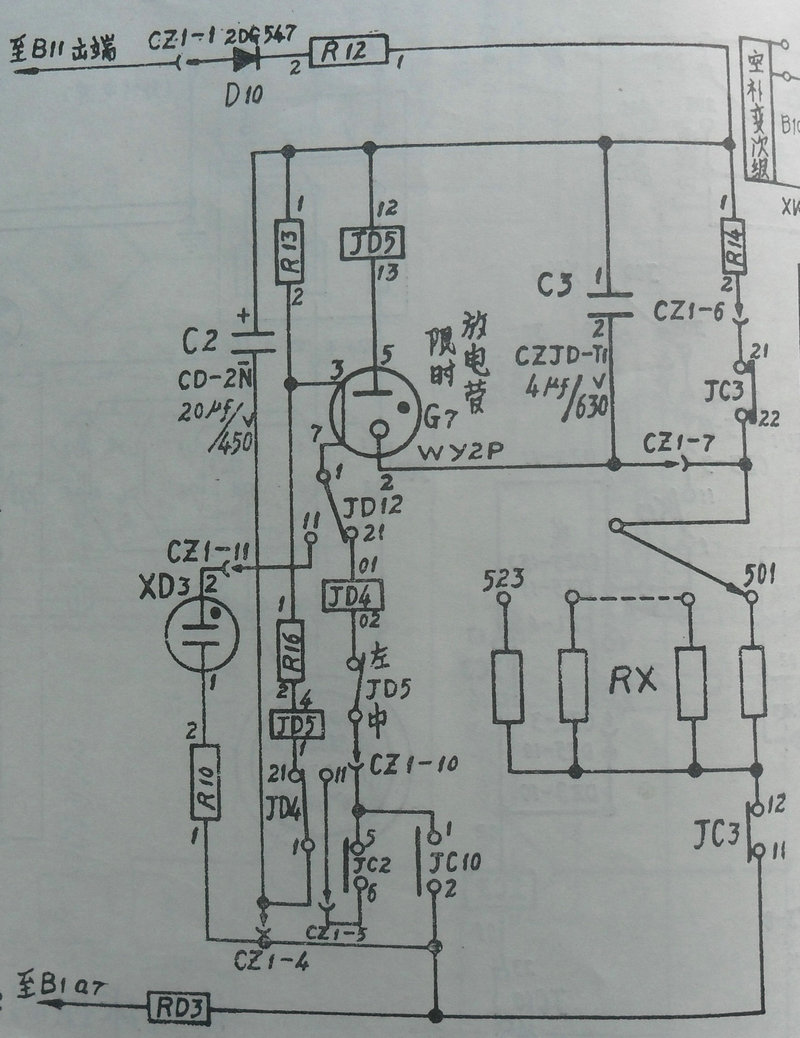

仅供参考：

小城之春 · 发表于 2012-5-14 14:30:52

xsq 发表于 2012-5-14 13:08
仅供参考：

真诚的谢谢你的资料虽然这些机种现在很少人用到但对于贫困地区还是有人在用再次谢谢你同时希望你能给我传一份材料表谢谢了
