dawangxuewen · 发表于 2011-7-5 11:44:38

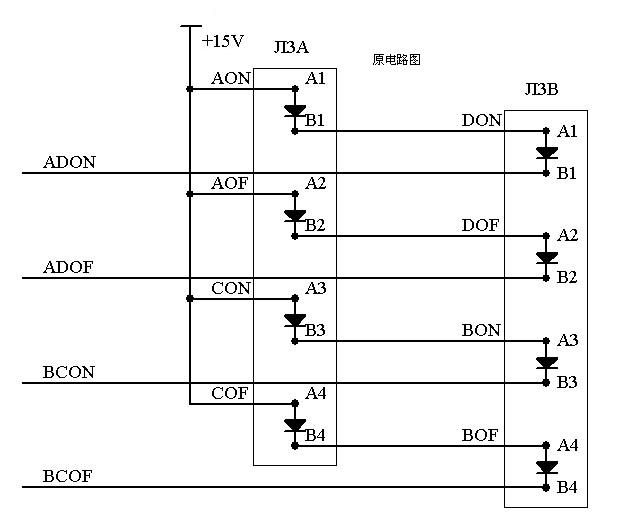

这可能是两组开关的接线接口，115V是15V，A、D；B、C应该是并联的，JL3A,JL3B中的二极管起隔离作用，其阴极应该接开关的一个触点而不是接输出线，开关的另外一个触点才接输出线；同时，JL3A的接线有误，JL3B的二极管阳极应该与JL3A中对应的二极管阳极并联在一起而不是串联。

dawangxuewen · 发表于 2011-7-6 07:20:29

本帖最后由 dawangxuewen 于 2011-7-6 07:30 编辑

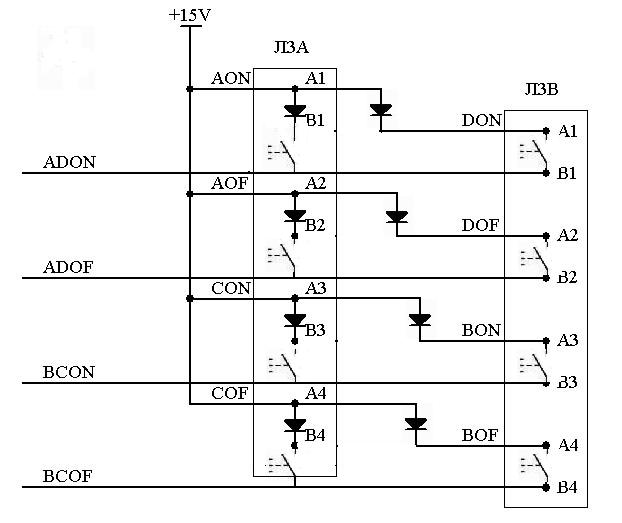

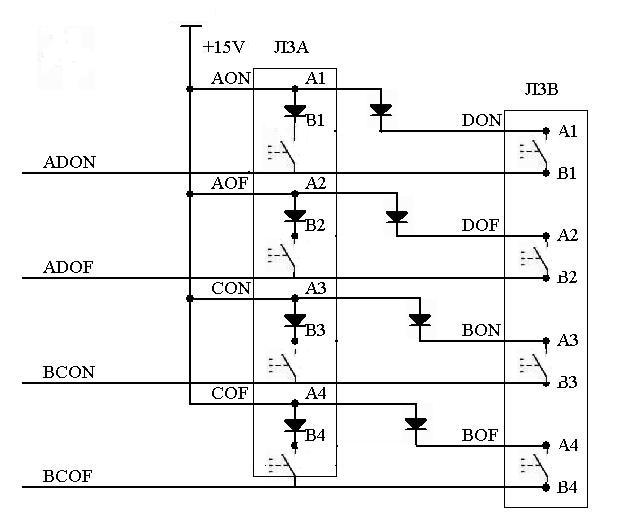

看看修改后的电路，不知是否与楼主的真实电路，115V是+15V的误显示，下载电路就可以看清了

lxd52201314 · 发表于 2011-7-11 20:49:20

完全看不懂基础基础

bole798 · 发表于 2011-7-19 19:36:42

不明白啊，咋不说清楚啊
