1971年上海无线电十八厂制造150瓦特扩音机

xsq

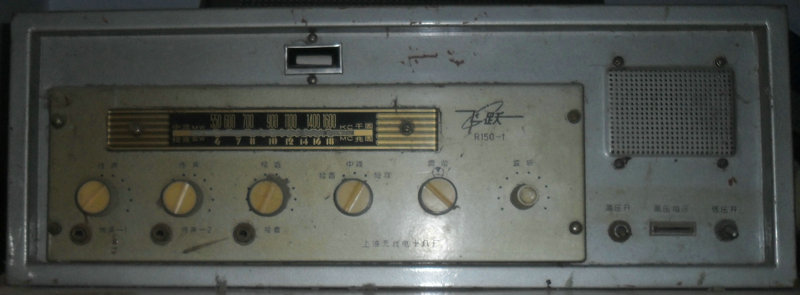

正面：

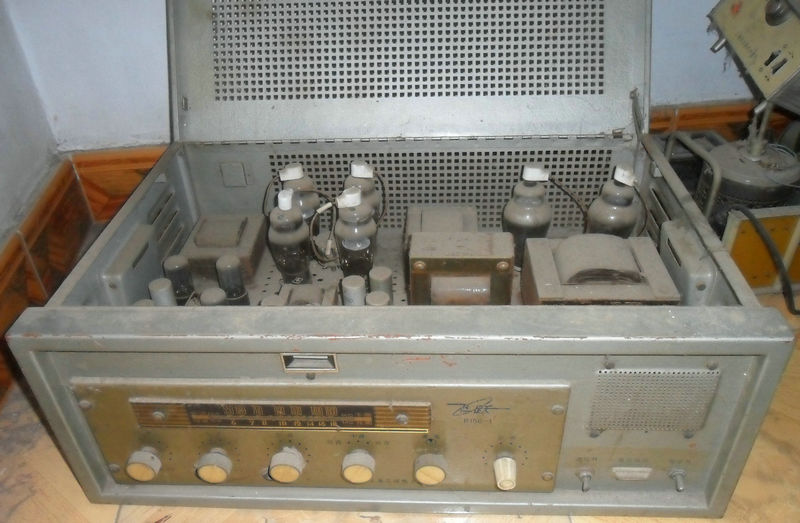

立体图：

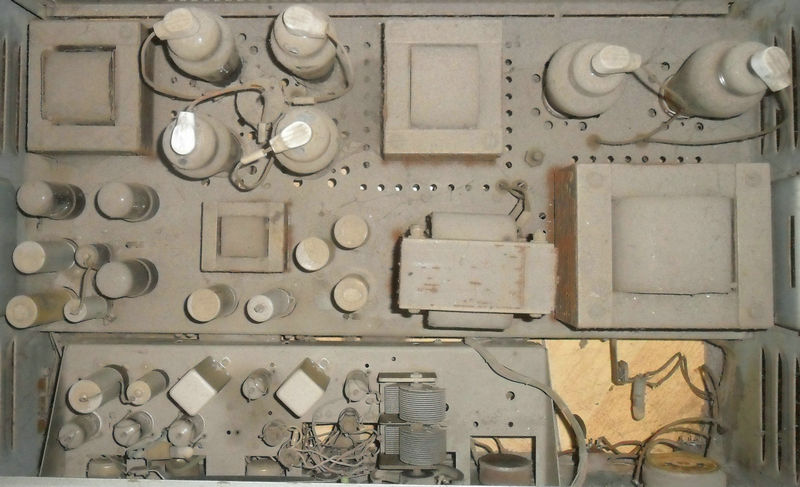

俯视图：

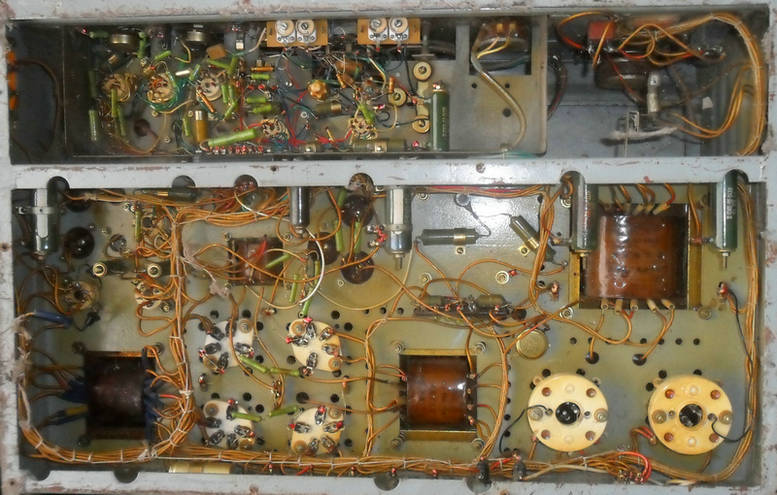

底面元件图：

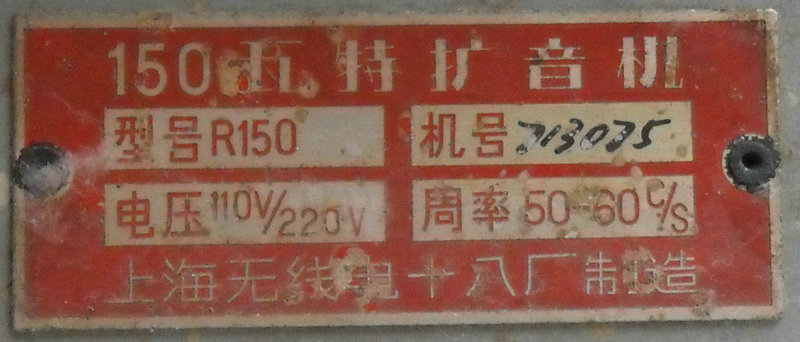

厂标：

sbnui_22

生我之前谁是我，生我之后我是谁？

弓虽!弓虽!弓虽!弓虽!弓虽!弓虽!










signature..................................
仙府之缘

xsq

sbnui_22 发表于 2012-4-8 00:09
生我之前谁是我，生我之后我是谁？

弓虽!弓虽!弓虽!弓虽!弓虽!弓虽!

当年上海无线电十八厂《飞跃》牌，相当于现在的联想、海尔等品牌。

春雨

现还有人玩过电子管?

xsq

春雨 发表于 2012-4-23 21:04
现还有人玩过电子管?

不但玩，还有人发烧。
但不是光用于扩音，主要是高保真、宽频响、大动态。

tga

这种扩音机在60---70年代比较常见，带6个25瓦号筒扬声器(俗称-高音喇叭)，
频响120Hz-----4000Hz；
额定功率失真度：10%；

xsq

tga 发表于 2012-5-30 22:55
这种扩音机在60---70年代比较常见，带6个25瓦号筒扬声器(俗称-高音喇叭)，
频响120Hz-----4000Hz；
额定功 ...

老手！
开机要先开低压开关约2-5分钟后，才能再开高压开关正式启动工作。

tga

哈哈。。。先开----电源开关-----低压开关（预热电子管，由于80年代以前，国内电子管阴极涂层，是加强电子管阴极电子发射能力的涂层，受到工艺限制，如果过早加上高压--屏极电压，是阴极涂层早期失效，尤其是整流管和大功率电子管），以前 J 品装备为确保设备正常使用，J品电子管至用500小时。

     M品电子管用在五灯收音机，一般都使用2000小时以上，如6P1，新的能输出3.8瓦的功率，使用5000小时后，输出功率小于0.5瓦，才舍得更换，一个6P1，是一个技工三天的工资。呜呜------%>_<%

xsq

tga 发表于 2012-6-1 00:49
哈哈。。。先开----电源开关-----低压开关（预热电子管，由于80年代以前，国内电子管阴极涂层，是加强电子管 ...

看来是玩电子管的行家。
60年代，私人买交流管的6P1、直流管的2P2功放管还要当地公安局证明！
交直流管区分主要是：交流管灯丝电压6.3伏（交、直流），直流管灯丝电压1.2-2.4伏（直流）。

tga

电子管灯丝供电分交流直流，客观说有上述说法，2字头电子管主要是干电池供电，是便携式通讯器材，用甲电池，乙电池等。

现在已经没有分别了，电子管发烧友做的高品质胆机，用开关电源+运放做的电源，确保提供给电子管精确，稳定的电源，偏置电压，恒流源等等

据我所知，现在电子管的衍生产品，如显像管和特殊电子管，灯丝供电基本是直流电了，直流电好处可以隔绝交流电对信号源和放大器的干扰。
