SONY PVM-1454QM硬镜医用显示器维修

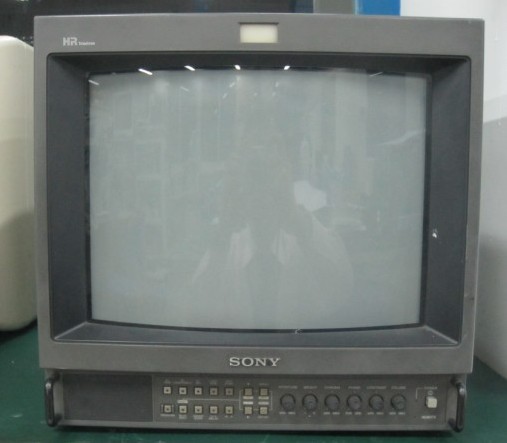

【摘  要】SONY  PVM-1454QM硬镜医用显示器 开机听到消磁声响 但黑屏无图像
【关键字】 听到消磁声响但黑屏
SONY PVM-1454QM rigid lens medical monitor repair
【Abstract】SONY PVM-1454QM rigid lens degaussing medical monitors to hear the sound but         black screen boot image without
【Key words】Hear the sound but black screen degaussing

故障现象：此机开机黑屏，但首次开机会听到消磁声响，说明220V已经能通到机内。
此机背景：据同事说此机已近经过数位师傅的抚摸。

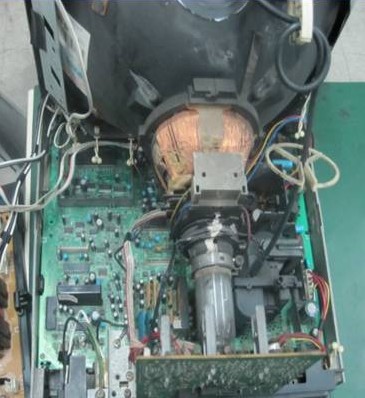

检修过程：试过机后拆机仔细观察得知，本机已经伤痕累累，此电源板，主板，解码，行场扫描部分无一幸免不曾动过或小或大的手术，于是不由得捏了一把汗，额，还好试机时候没有爆炸，
        修机之前安全还是第一的（如若此类经数手都还没有修好的话在没有拆机检查清楚情况下之前最好不要通电试机，避免发生意外），看到此时情况，心不由得谨慎起来了，也不敢轻易通电了，遇到此类情况最好的办法就是分割法，比如将电源--行--场--解码--分成几部分独立开来，将每一功能的电路分割开来试机，维修，这样就可以避免伤及无辜。


        电源部分首先是重点之中的重点，电源不正常的情况下一切免谈，经过拆机检查分割，接着通电测试电源各点工作电压，发现主板上标记的115V、12V、7V、5V有差异，实测125V、12V、10V、5V，咋一看上去，电源貌似正常，于是接个灯泡做负载，又测，电压还是一样不变，只有125V、10V差那么点，或许许多人认为有时候万用表误差都会啦，实不然，根据本人多年来的经验，此+B的125V显然高出了标准值，于是检查+B取样电路，却发现此电路没有电阻，三极管等构成的取样，有的只是一个ＳＴＲM6523，ＳＴＲS3115的两个厚膜构成主要电路，而副电源则是由7812、7805的三端稳压出来的，所以刚才测试12V和5V没有偏差，不难发现ＳＴＲＳ3115就是取样ＩＣ,于是更换就不在话下了，即测，标准的115V电压出来了。

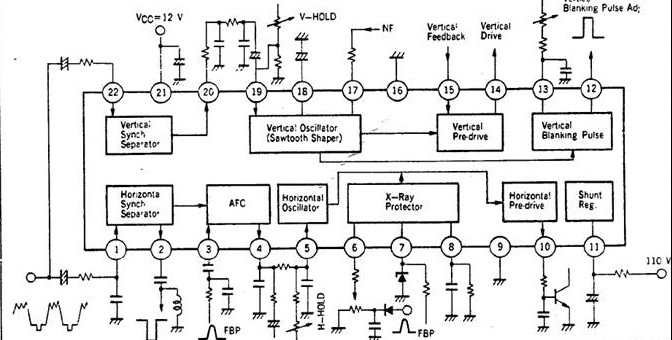

    接着，进行到行场扫描电路，根据目测，行管被换过，不过型号好似也不是原机的，因为原机的对于小屏幕显示器行管都带D带R的，而此管无此特性，故用D1556更换之，换过行管后，检查场电路后，顺着思路检查行场激励信号可是必须的，通过查找电路，原来行场激励信号是由UPC1377出来的，而不是常态的由解码带有行场激励信号输出的，于是显波器出动了，UPC1377第21脚为IC 12V供电，第11脚为行驱动供电，10脚为行激励信号输出，第14脚为场激励信号输出（如上图）但示波器得的全是杂波，说明此IC可能没工作，再一看，供电还是有的而且正常的，为什么无输出呢？不解之际，再仔细一看，呵呵，原来有粘焊，把信号给下地了，因为此机是双面板的，加上上面贴片元器件比较多比较小，不知道谁一不小心给粘了，呵呵，不出奇啊，要不人家早就给修好了，呵呵。
    开心之际，解码部分也要被仔细检查过：供电是先决条件，时钟，复位，总线I2C，RGB三基色到尾板视放电路都要检查，当然，中压供电也是检查之一，看负载是否有漏电或短路现象。
一切尽在仔细之中，几乎检查了所有电路板，弄清了工作流程，说不久也要花上半天的时间，当所有都检查完毕，开机试机也都只是万事俱备只欠东风了。
    伸个懒腰，接回所有线路，一开机，久违的图像终于出来了，功夫真的不负有心人啊，看着图像，真的很欣慰哦。

       总体处理：清理线路板的污垢，理清每条主要连线功能作用，更换损坏元件。
    总    结：在检测维修过程中，要做到有熟练过硬的焊接技术也是最主要的，更要做到细心、留心、耐心、多动脑子、多观察了解损坏的因素过程，理清各个零配件的功能原理引脚等都是对维修有帮助的，更是必不可少的步骤。

参考文献：无
