岛津XUD150L-30F缩光器H（横向）方向张不开。

xsq

一、现象：正常时开机，缩光器V（竖向）、H（横向）会自动关闭再展开检测，现在是V（竖向）正常，H（横向）始终关闭。
在缩光器上置于手动档，调其上的H（横向）旋钮，能开、合，但置于自动档马上又闭合。

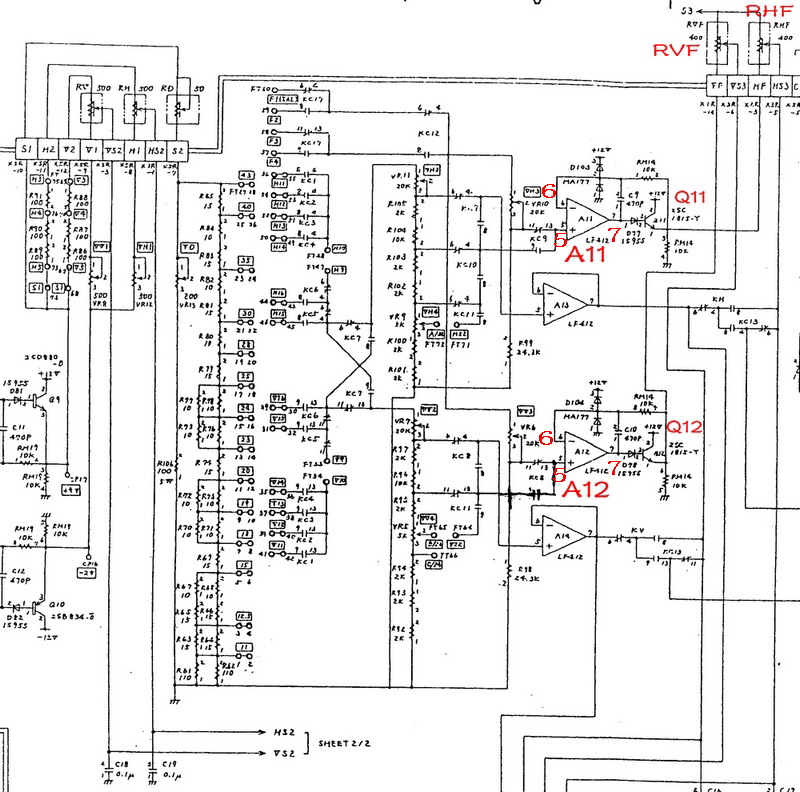

二、图上RVF、RHF是控制台上缩光器V（竖向）、H（横向）调节手柄；
测量电压，集成块A11是控制横向的，其上⑤4V、⑥0V、⑦11.4V；集成块A12是控制竖向的，其上⑤3.6V、⑥11.4V、⑦-10.8V。
感觉（对该电路不熟悉）是A12上⑥11.4V、⑦-10.8V脚电压不正常，可为啥竖向控制是正常的呢？

猎户星座

1、ICA11/ICA12是双运放。输出端输出电压不变化的，坏啦！
2、本页是光阑开闭设定，另一页与驱动有关，查IC输入端近似相等、输出端电压保持恒定不变，换该IC.

xsq

猎户星座 发表于 2012-4-26 09:09
1、ICA11/ICA12是双运放。输出端输出电压不变化的，坏啦！
2、本页是光阑开闭设定，另一页与驱动有关，查I ...

三、缩光器V（竖向）方向电机电压-4.5伏至+9伏，控制台上缩光器V（竖向）调节手柄可线性调节，关闭为-4.5伏，全开为9伏；H（横向）电机电压为-8伏，不可调。

素茶一杯

学习学习。

xsq

猎户星座 发表于 2012-4-26 09:09
1、ICA11/ICA12是双运放。输出端输出电压不变化的，坏啦！
2、本页是光阑开闭设定，另一页与驱动有关，查I ...

感觉应该是A12上⑥11.4V、⑦-10.8V脚电压不正常，A12坏。可为啥竖向控制是正常的呢？
四、测Q12的b极电压约10伏，e极约9伏；可Q11的b极电压约10伏，e极0伏。判断Q11的be极间开路！
疑怀的是：Q12的b极电压约10伏是从哪来的？（反复确认A11、A12、Q11、Q12再测量仍是如此）

猎户星座

xsq 发表于 2012-4-26 10:19
三、缩光器V（竖向）方向电机电压-4.5伏至+9伏，控制台上缩光器V（竖向）调节手柄可线性调节，关闭为-4.5 ...

缩光器图纸的第二部分，IC A7--1脚电压是多少？A7--2\A7--3脚电压是多少？

xsq

猎户星座 发表于 2012-4-26 14:18
缩光器图纸的第二部分，IC A7--1脚电压是多少？A7--2\A7--3脚电压是多少？

Q11的b极电压约10伏，e极0伏。判断Q11的be极间开路！
在线测量确实是Q11的be极间开路。
不好换该三极管（要拆一大块板，拆下来有2处螺钉还不便再上上去，拨很多插头，卸很多线头，），只好将换该三极管剪断，保留三根引脚，用另一三极管焊在其引脚上。试机，正常了。
可集成块A11脚上的电压⑤4V、⑥0V、⑦11.4V；A12上⑤3.6V、⑥11.4V、⑦-10.8V仍没有变化。这点至今也没想通？

于连宝2007

这么说修好了 哪还有什么想不通的，

xsq

于连宝2007 发表于 2012-4-27 14:36
这么说修好了 哪还有什么想不通的，

谢谢于工关注。
如上图：A12上⑦脚为负10.8V，那Q12的b极电压正10伏是从哪来的呢？这点至今也没想通！（开始还认为运放A12的电压我测量错了，对照实物及图纸复查了多遍）

翅膀翅膀

A12的7脚和Q12的b极是同个点啊，难道见鬼了
