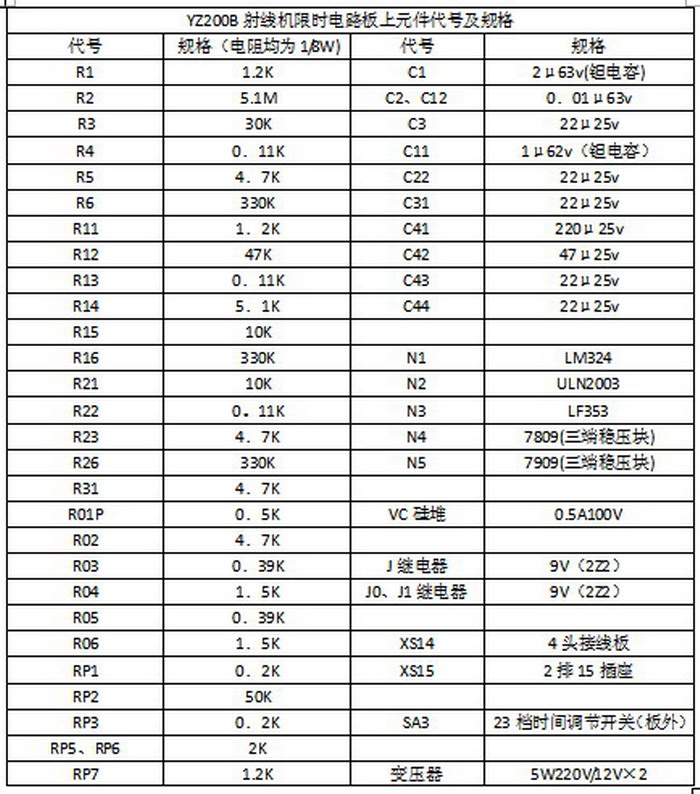

扬州康泰公司维修工程师不知其X机限时器上集成块型号？我花时间整理出来了并发回厂家

xsq

xsq 发表于 2012-5-9 19:29
集成块工作电压：

224001

x光机我不太熟,但是控制方式和电路设计的思路基本差不多,所以在维修时,首先要基本清楚这个电路的控制方式,同时要知道电路板上主要元器件的作用,输入信号从那里来,输出信号控制什么,就差不多有把握修了.具体这个电路我认为可以简单的把他看成一个可调定时器,输入信号应该是通过波段开关上的电阻转换,组合,产生不同的阻值,从而形成不同电压的输入信号,而LM324可以看成可以调节时间长短的定时器, UL2003可以看成受定时器控制的开关,通过开关的通断再去控制继电器就可以了.这样一来事情就简单了,根据故障现像你只需在三个节点上测一下有没有相应的电压变化就可以基本判定故障出在那里,具体那个元器件坏的判定就是很容易的事情了.因为分成几部份后,每一部份只有几个元件,集成电路好坏判定也很简单.其实模似电路和数字电路还是相通的,简单的说主要区别就是输入,输出的电压或电流方式不同.把集成块当开关看就简单多了.当然只是单指这个电路.因为不同的集成电路在不同的电路中作用是不一样的.

xsq

224001 发表于 2012-5-10 17:33
x光机我不太熟,但是控制方式和电路设计的思路基本差不多,所以在维修时,首先要基本清楚这个电路的控制方式,同 ...

看得出您是行家，令人佩服！ 今后要多向您请教。

xsq

224001 发表于 2012-5-10 17:33
x光机我不太熟,但是控制方式和电路设计的思路基本差不多,所以在维修时,首先要基本清楚这个电路的控制方式,同 ...

学习是为工作、学习是为生活、学习是因为乐趣、学习是逼出来的。
这次我就属于后一种，有现成东西的谁不想要，何必费时又费神。
限时器电路本身技术就不先进，还对用户保守。
有基础，有时间，“世上无难事，只要肯攀登。”是能办好一件事的。
这也是我办得较满意、完善的一件事，得到了满足，得到了提高。
以后再遇此类电路板，解读就有经验了。

小城之春

希望大家都能多讨论

xsq

小城之春 发表于 2012-5-14 14:47
希望大家都能多讨论

生产厂家工程师不参与、不告知、不提供相关维修信息，自已费力整理困难多了。复杂的费力还不一定整理得出来。
我整理好后就已将资料传回厂家，看他们有何感受？您不帮助人家，人家帮助您！

zgb

讲的很好！

江南微风

很厉害，佩服！

xsq

江南微风 发表于 2013-2-27 09:36
很厉害，佩服！

那也是被逼出来的，还要有闲工夫。

liudabo

几位版主和高手分析的头头是道，学习了
