魅力50通道板解剖一列

kong69072 · 发表于 2012-5-28 10:26:14

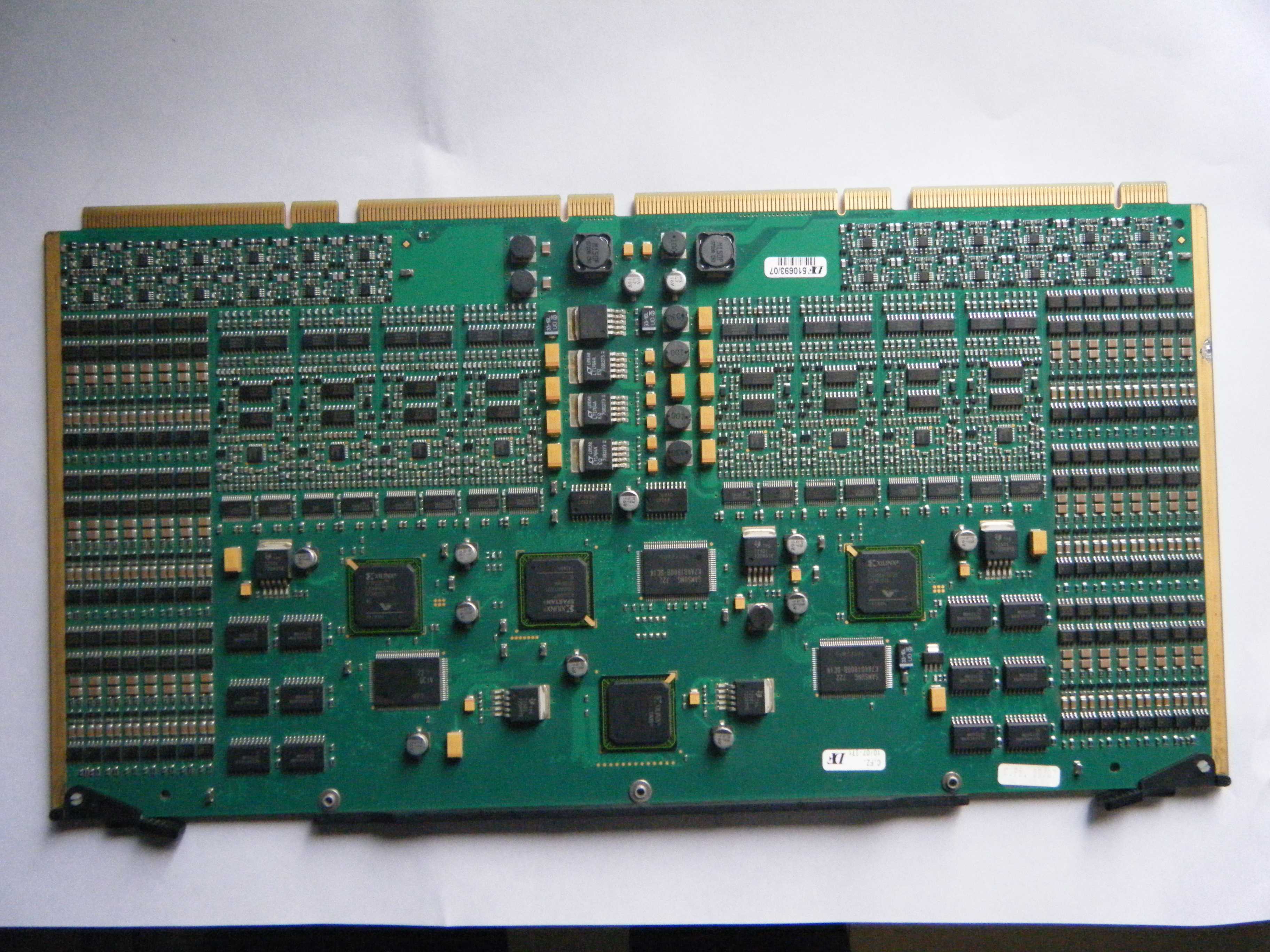

前几天收到一块魅力50的通道板，告诉我是高压短路。经测，除了高压一路短路外，5V也对地短路。

；焊下5V供电的电源调整块（防止电压倒灌扩大故障），在5V的输出端加上2-3V电压，电流在2-3A之间，用手感觉发现在通道板的一端有发热情况，局限在一处。焊下该处的所有芯片再试，发热依旧，确诊为内部铜箔层间短路。反复感觉热点集中在一处，抱着死马当活马医的心态，决定对该板进行解剖，该板总共为10层板。

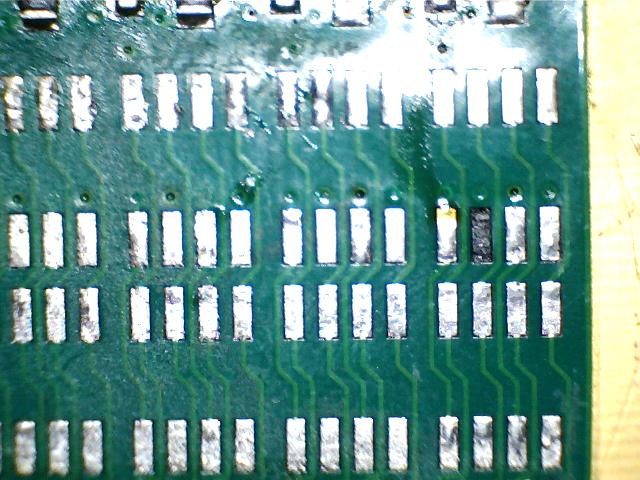

故障局部点，正面第一层，从这层开始下手，第二层是一片铜箔板，没拍照。

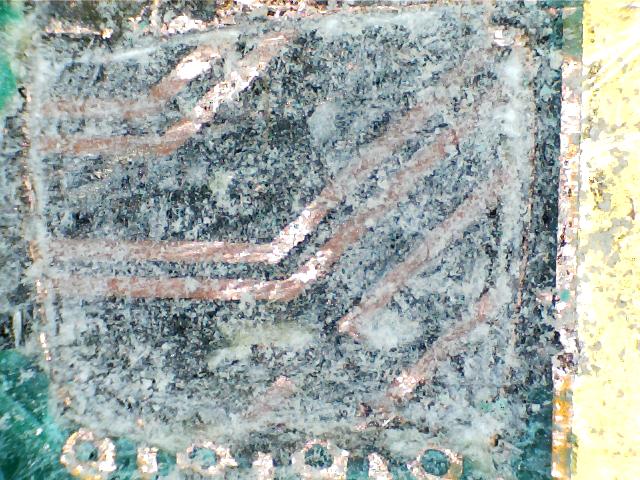

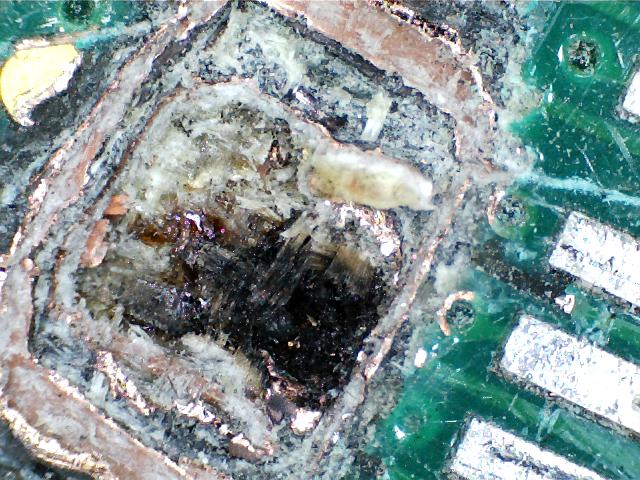

正面第三层，看见内部6条信号线，找出这6条线的来龙去脉，为后续的跳线做准备。呵呵，考虑接线越少越好，决定从反面再开始解剖。幸运的是，反面一直见到击穿处都是整片铜箔板，揭开第5层后看到了击穿层

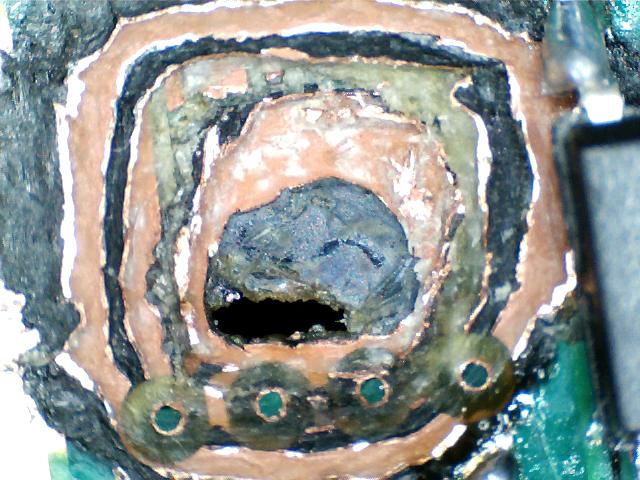

，仔细刮干净碳化部分，然后处理各层间，确保层间没有短路。图片 001.jpg

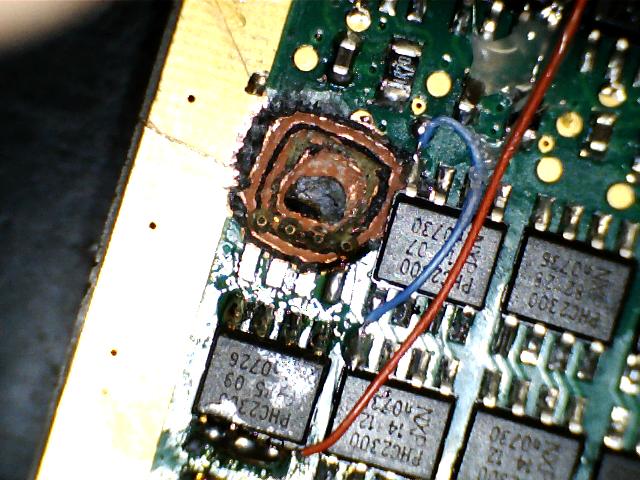

。经测量短路已解除，补回所有元件图片 002.jpg

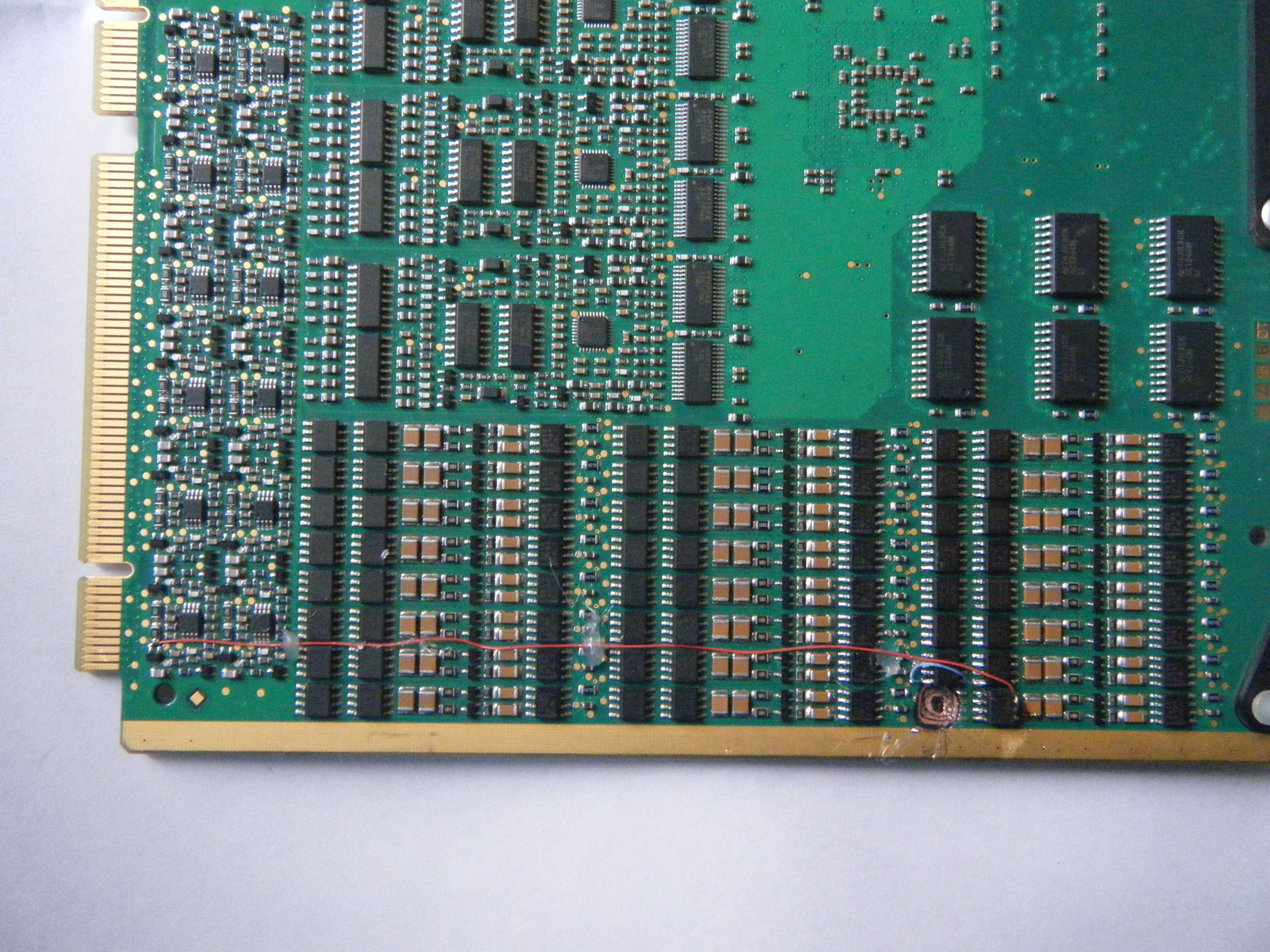

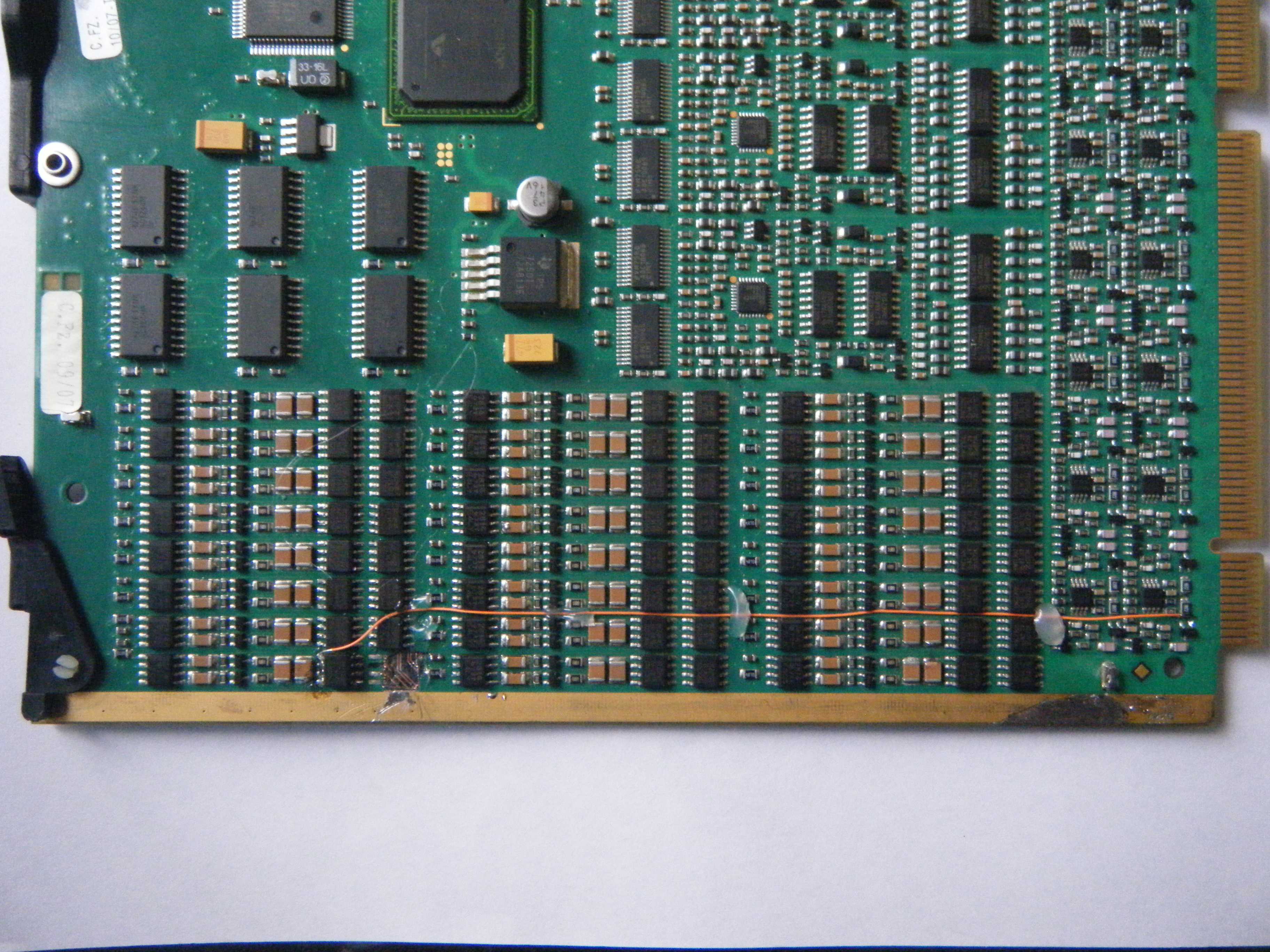

反面局部，跳好断掉的连线。最终处理好的正反面

。交回用户试机，呵呵，居然好了，有点出乎意料。特总结，供大家参考。

xsq · 发表于 2012-5-28 10:58:19

是元件级的专家！

061365200 · 发表于 2012-5-29 08:26:57

厉害厉害！！！

tktc · 发表于 2012-5-29 09:22:31

太好了，图文并茂，学习了。

gm236 · 发表于 2012-6-1 22:42:21

高手。学习了，谢谢

一切虫来 · 发表于 2012-6-9 11:10:01

高手，断线两端跨距如此之大，10层板，真不好找

clp19840308 · 发表于 2012-6-27 16:58:27

真正的高手哇。

cyp · 发表于 2012-7-12 15:52:33

厉害厉害！！！

xmydoc · 发表于 2012-7-14 17:30:56

真有耐心！

mdr · 发表于 2012-7-16 14:35:49

牛人，太牛了！第一次看到有人修多层板内部结构
