南京普爱PL112型C臂机图象特差求助。（2012.6.8号已修复）

xsq

xsq 发表于 2012-6-5 20:01

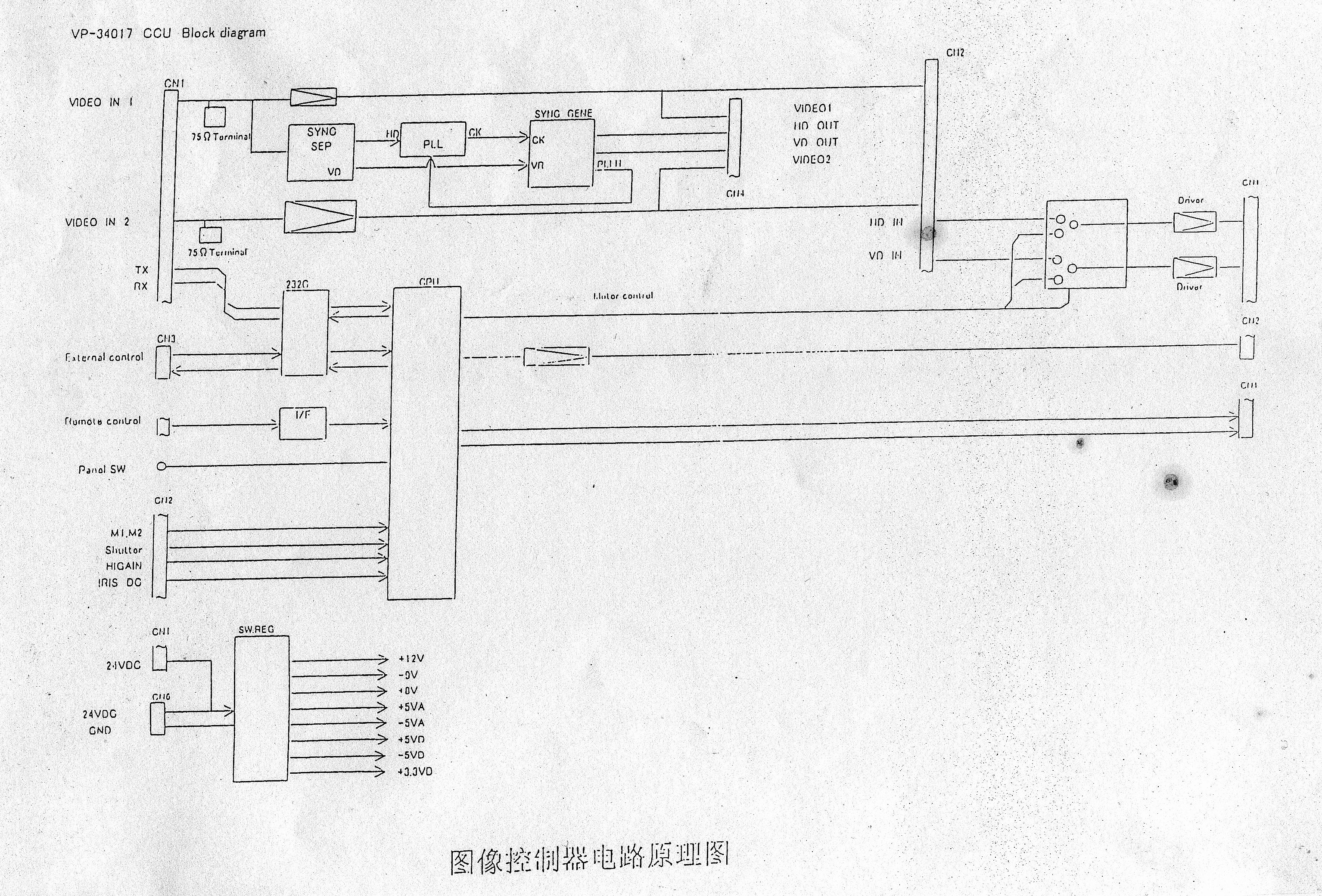

只有部分电原理图及框图，先传图像控制电原理图：

只有部分电原理图及框图，先传图像控制电原理图：
再重传张“图像控制电原理图”容量大点的图，方便下载放大来看：

xsq

houbr 发表于 2012-6-5 19:48
我没有这个机器的图纸，如果你有图纸请贴上来。

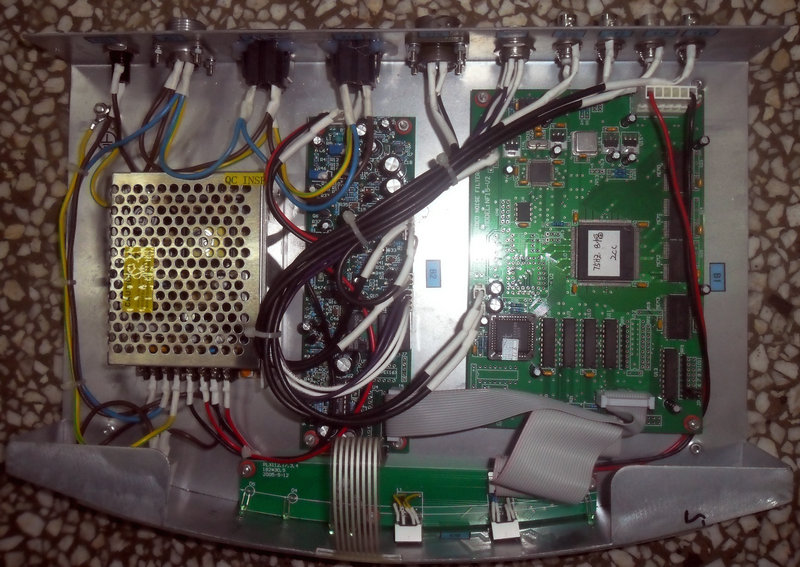

视频图象处理系统内部。3部分构成：

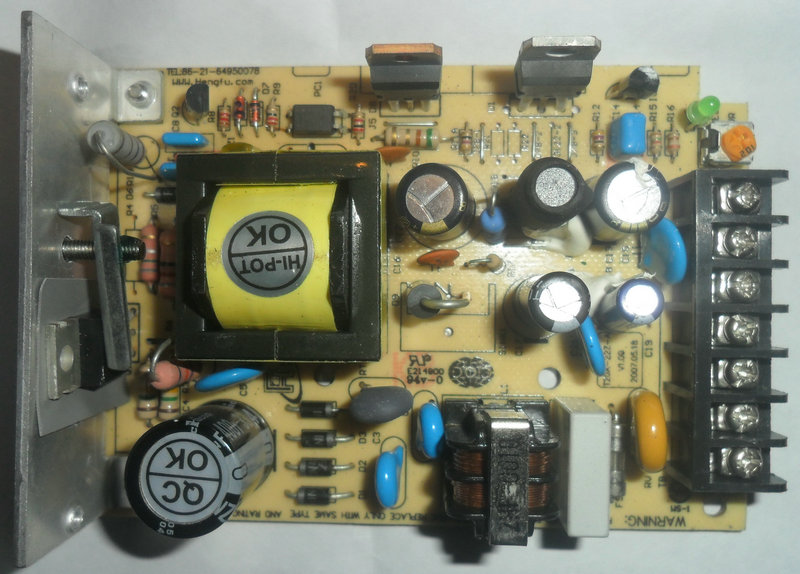

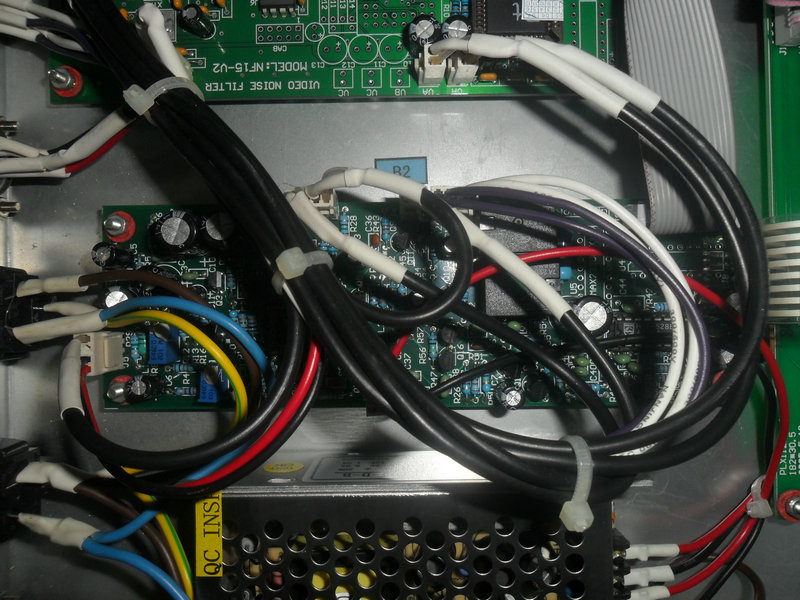

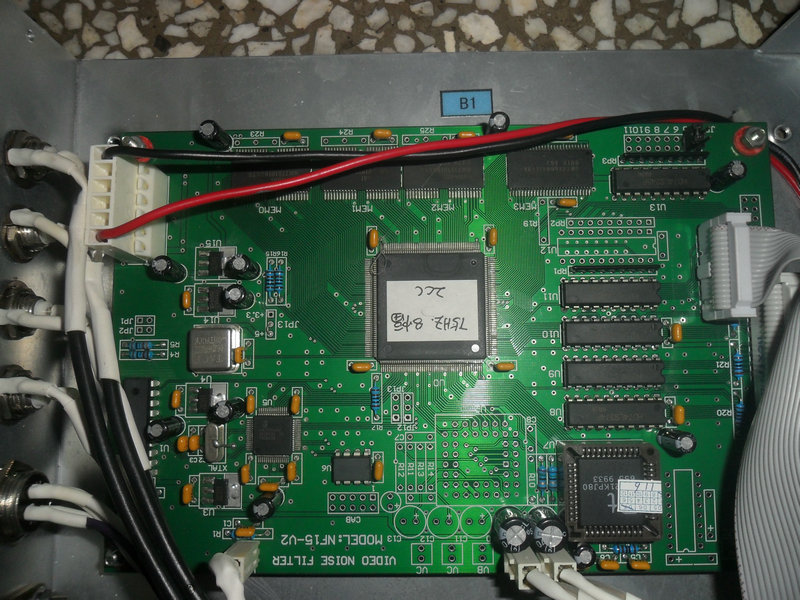

1开关电源：输出5V2A，12V1A两组；2视频放大板；3图象存储板。

xsq

xsq 发表于 2012-6-7 00:49
视频图象处理系统内部。3部分构成：
1开关电源：输出5V2A，12V1A两组；2视频放大板；3图象存储板。

三块板：

xsq

cdj 发表于 2012-6-5 08:28
这个问题你可以看看他电脑上的采集卡

2012.6.8号修复（故障主要有三处）：
第一处：视频图象处理系统内部开关电源220伏整流的4只二极管中有只不良（正向电阻时大时开路），使输出的12v与5v不稳。

xsq

cdj 发表于 2012-6-5 09:53
要不你在看看相关的视屏线输出的线，，可以换一根，，式下

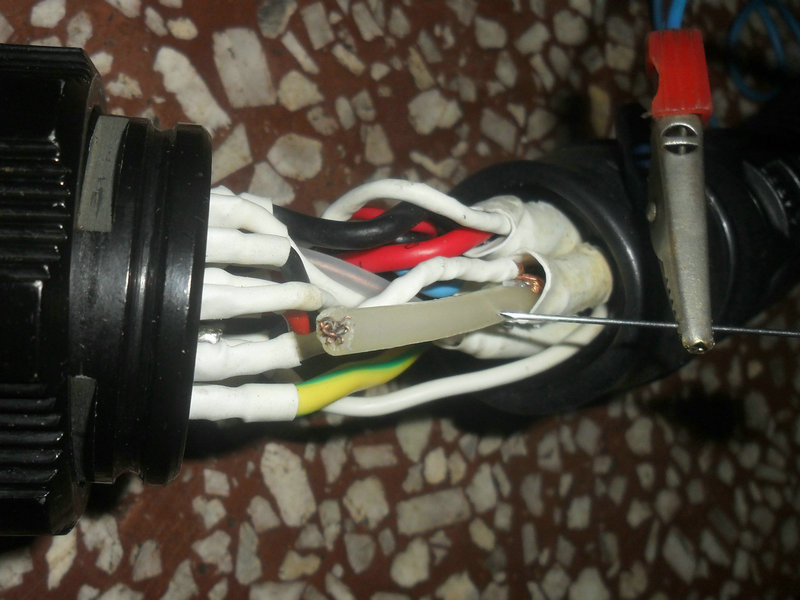

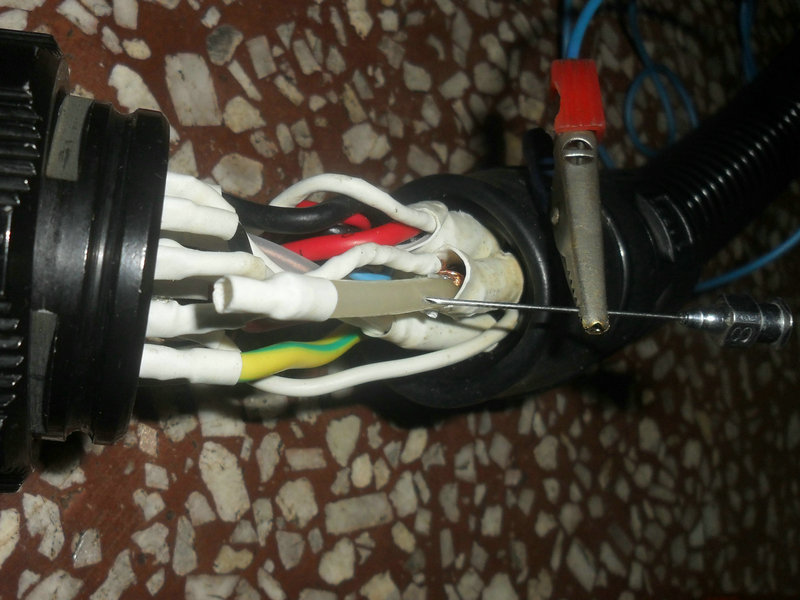

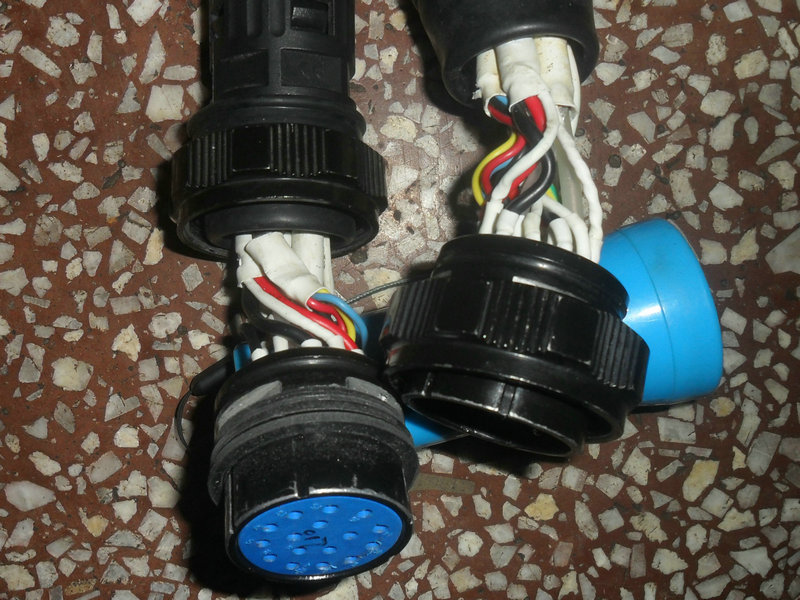

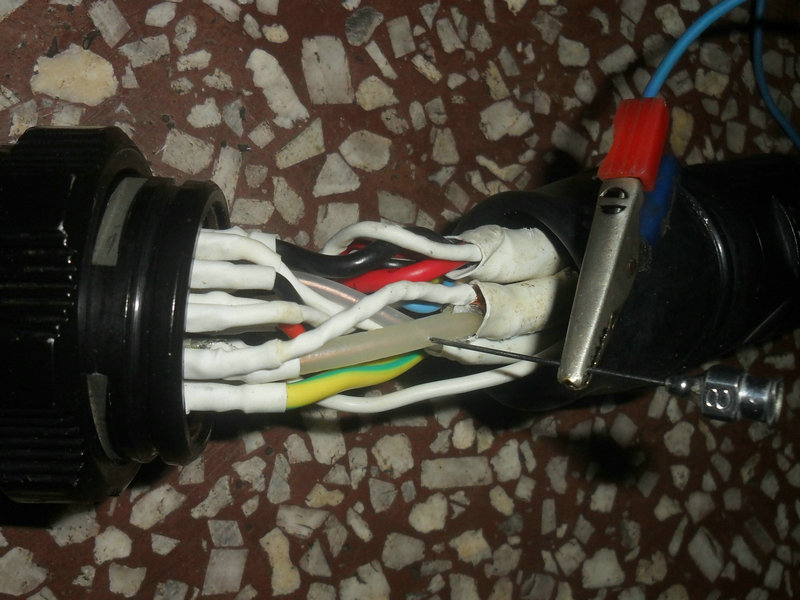

第二处：16芯电缆内视频线似接触非接触，是使图象时有时无、时强时弱、时好时坏。

xsq

houbr 发表于 2012-6-5 16:00
首先，检查摄像头，保证和正常的一样。若正常会有以下三种情况。

    1.若：摄像头视频输出用小监视器试 ...

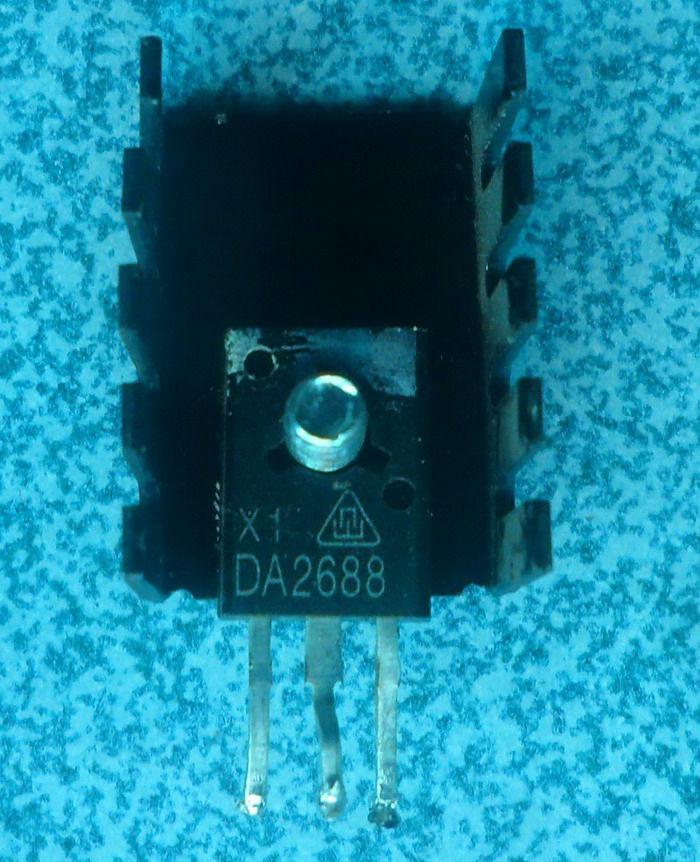

第三处：2台监视器视放管DA2688均更换。
监视器型号：M35A241（该监视器已用开关电源了，输出18v、24v各1组）。其内有TDA2595与MC14011集成块各1只（我没有该监视器电原理图，有的能否提供出来？）

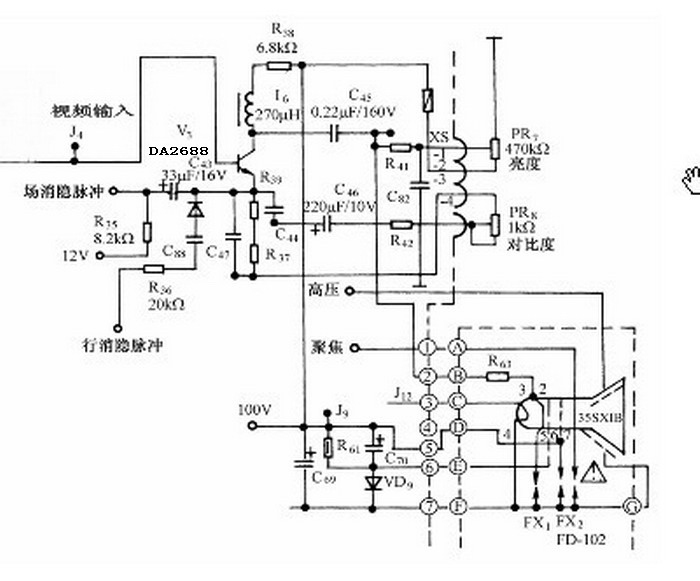

视放管DA2688在线测电压：e=6.5v，b=7v，c=77v。拆下用万用表测电阻正常，换上新的视放管测各极电压与未换时相同。但图象明显增强、清楚、对比度大（正常了）。至今也没搞清原视放管有啥问题。

houbr

可能放大倍数变小

xsq

houbr 发表于 2012-6-9 17:31
可能放大倍数变小

谢谢帮助，那天测下放大倍数。
如果购“图像控制器”内2块板，价多少？
1路视频输入、2路视频输出、1路IBS输出、未帧图像存储。有替代的吗？

xsq

houbr 发表于 2012-6-9 17:31
可能放大倍数变小

刚刚测试了卸下的二只认为不好的视放管：ce极耐压均为500v，放大倍数1只140，另1只150。（be结mA为0.5，ce结mA为70、75）

cdj

呵呵，恭喜你。。
