PM8000电源板故障

djh198679 · 发表于 2012-7-3 10:02:05

本院一台迈瑞PM8000监护仪，接外电时，机器指示灯不亮，机器无法开机，用电池供电正常，判定电源板故障，拆开机器，发现电源板上在电容C3位置及二极管ZD1处有明显的水渍，测量后C3，ZD1已坏，且光藕电阻U1也已损坏，C3电容为25V，47uf，但是二极管ZD1型号看不清楚，望有经验的高手能告诉我此二极管型号，以及若找不到原装的，可用什么型号的二极管替代

xuhuiyou · 发表于 2012-7-3 10:44:35

标号为ZD1的可能是稳压管，手里现在没有板子，回头给你看看。

2007102025 · 发表于 2012-7-3 11:39:30

拆开另外一台就可以看到了啊。应该是稳压管来的。

fengd · 发表于 2012-7-4 12:57:30

人家没有8000了的话怎么拆啊？

djh198679 · 发表于 2012-7-4 17:53:19

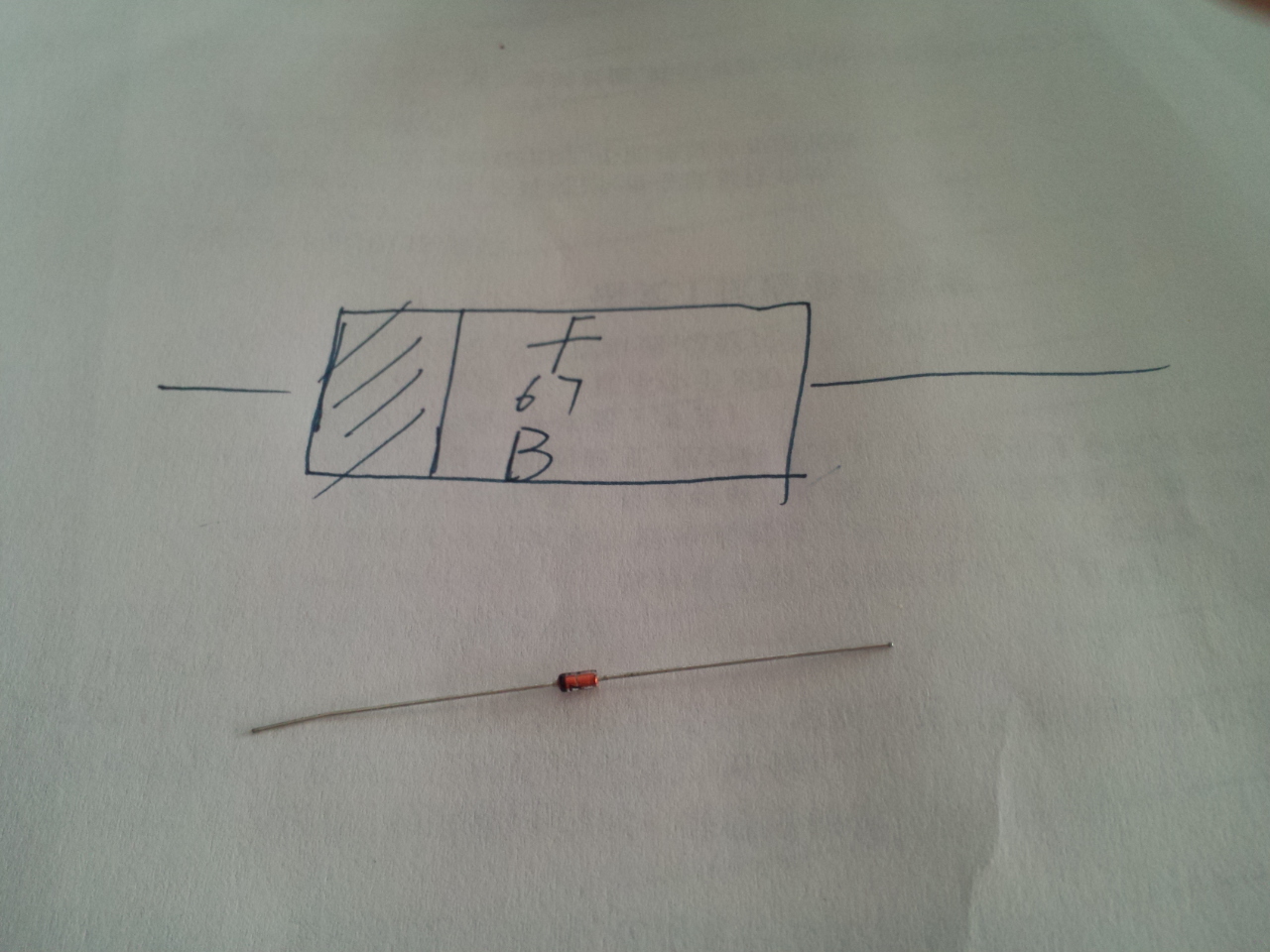

拆开另一台，还是没看懂它的型号，竖着标的标识，第一个竖排是一个像F，但是一横过了F的竖线，就像一个躺着的4，再一排好像是67，最后一排像是个B字母

djh198679 · 发表于 2012-7-4 17:54:00

跟ZD4好像是一样的

djh198679 · 发表于 2012-7-4 18:03:32

上个图

dawangxuewen · 发表于 2012-7-4 18:25:33

从电容耐压值可以分析稳压管的稳压值是12V以内的，可以先用5.1V1W的稳压管代替试一试，如果不行，考虑6.7V的稳压管

xuhuiyou · 发表于 2012-7-4 19:16:13

你确定是67B，如果是那么型号对应1n5267b，仙童公司的，稳压75v，好像不对。一般来说稳压管是保护作用的，你可以暂时不放看是否工作，然后在测量此处电压可以推断稳压型号。我手里的电源是1999年比较老和你的可能对应不上。要不你将局部电路画出来，按照电容规格应该稳压在16v。

小蔡修监护 · 发表于 2012-7-22 11:57:28

该板子中ZD代表是稳压管.16伏是主电源,机器启动后有5,12伏也需要稳压ZD3-5,触发电压为5伏.
