飞利浦DR灯丝板维修

kong69072 · 发表于 2012-7-11 12:41:26

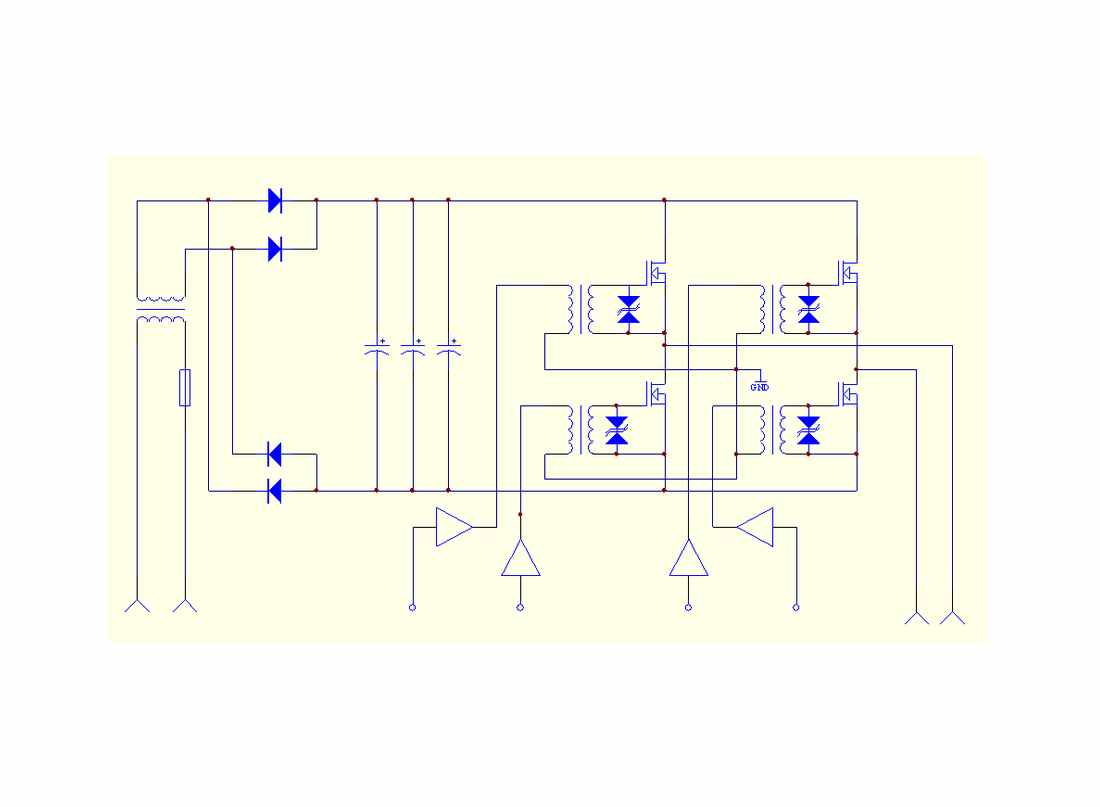

接修一块飞利浦DR的灯丝板，比较简单。先把功率推动部分草图画出，如图：

就是一个全桥驱动电路。经查，有2个功率管击穿，2个整流管击穿，一个稳压管击穿。更换后机器正常。提醒各位发现有功率元件坏的时候需要把周围相关元件都查一遍，怀疑的统统换掉，以绝后患。

kong69072 · 发表于 2012-7-11 12:42:29

dawangxuewen · 发表于 2012-7-12 07:58:10

通常是由于控制信号某个环节出现问题导致驱动桥路出现上下臂管同时导通

mdr · 发表于 2012-7-12 09:58:01

好经验！顶

cyp · 发表于 2012-7-12 15:22:03

好经验！顶

xmydoc · 发表于 2012-7-14 17:33:02

路过。。。。。顶

22656758 · 发表于 2012-7-17 10:15:02

顶顶高手

素茶一杯 · 发表于 2012-7-20 13:34:32

好经验！顶

小城之春 · 发表于 2012-7-21 00:20:59

很好的经验 ~~

S-37 · 发表于 2012-11-8 15:15:36

高手，学习了
