电动吸引器工作原理与基本结构

南国知心

吸引器的主要组成包括：机座、电动机、真空泵、安全阀、（带过滤器）真空表、脚开关、吸引容器等部件。
（一）滑片式电动吸引器
        当电动机转动时，主轴即带动转子旋转，使滑片离心并紧贴于气缸内壁，由于滑片的不断旋转，气体即由进气口被吸进真空泵内，然后被压缩并由排气口排出。这样进气口就产生了负压，即产生了吸力。
1、真空泵的结构
图4-1-1是气泵的工作原理示意图。

        图中气缸①用3个内六角螺丝固定在气泵后壁上。主转子④是电机的主轴；泵芯③装在主转子上，随同主转子旋转。滑片⑥共有3块，分别插入泵芯的3个槽内，槽间相隔120°，滑片在槽内活动自如。⑤是进气口。②是排气口。气缸的前端有端盖密封。卸开端盖即可见到主转子，泵芯和滑片。
        当电动机转动时，主转子即带动泵芯旋转，使滑片离心并紧贴于气缸内壁。由于滑片的不断旋转，气体即由进气口5被吸进泵内，然后被压缩而由排气口2排出。这样，进气口就产生了负压，即吸力。
        滑片式气泵工作时必须有润滑油。润滑油除起润滑作用外，还可使滑片与气缸接触严密，从而增大气泵的吸力。在结构上，气泵的主转子伸出端盖之外，在主转子上挂一个提油环，提油环的下半部浸在油中。气泵工作时，主转子带动提油环旋转，即能不断地将油加入泵内。
        气泵用一个铸铝外壳加以密封，壳内装润滑油，这外壳称为贮油室。在贮油室外端装有玻璃窗用以观察油量。正常情况下，油面应在玻璃窗的1／2处。
2、安全阀和过滤器
        (1)安全阀是为了防止电动机逆转而设计的。电动机逆转时，负压变正压，抽气变打气，会对病人造成危害。安全阀的构造如图4-1-2所示。图中①是排气孔，②是安全阀片，③是阀盖，④是进气管。气泵正常抽气时，空气由进气管吸人泵内。如图中实线箭头所示。此时，安全阀片将上端封闭，不使空气从上端进入。当气泵逆转而产生正压时，正压气体即把安全阀冲开，而由排气孔1而不是从进气孔4排出。如图中虚线箭头所示。安全阀片应经常检查，保持平整清洁。安全阀装在吸引瓶旁边，检查时将阀盖拧下即可。
        (2)过滤器在安全阀下部，里面缠有白纱布，用以防止杂质和污物进入泵内。

3、电动机
        常用的电机为单相交流感应电动机。功率在180W左右，电压22OV，电流2.5安，转速1420转/分。其启动方式有两种：一种是离心器启动方式，一种是电容启动方式。滑片式吸引器电动机多用离心器启动方式，膜片式吸引器多用电容启动方式。
4、真空表
        其结构和工作原理与压力表基本相同。压力表是测量正压的，真空表是测量负压的。真空表刻度0～-760mmHg。
（二）膜片式电动吸引器

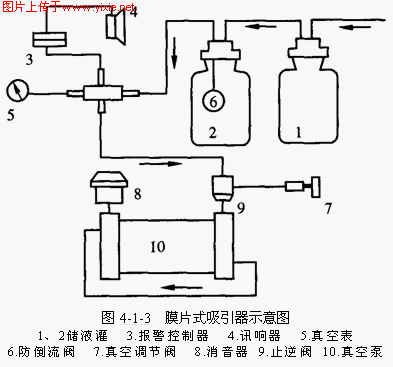

        在膜片式电动吸引器中，其结构和驱动方式有两种：一种是电动机带动曲轴使两侧膜片工作；另一种是利用电磁原理带动橡胶膜片进行工作。采用电磁原理工作的膜式吸引器的噪声要比电动机带动的膜式吸引器大。这两种形式的膜式电动吸引器其真空泵都是无油的。电动机带动单缸曲轴使两侧的橡胶膜片工作。在一般情况下，这种真空泵是无需保养的。只要注意不要将液体吸入真空泵即可。因此，在其电路中都设有液面控制电路。液面控制电路的作用是，当储液瓶内的液体达到规定的液面时，机器自动停止，防止液体吸入真空泵。其整机结构如图4－1－3所示。
