CT滑环部分故障分析

lanyou · 发表于 2012-7-31 14:45:40

本帖最后由 lanyou 于 2014-3-27 11:38 编辑

　　通过对电路的进一步分析发现，OGP到TGP的通信电路如下两图所示：GSCOM， SGCOM，GDTRIG为GANTRY 的静止部分和旋转部分的滑环信号。其中，GSCOM实现TGP到OGP的通信，SGCOM实现OGP到TGP的通信，GDTRIG为旋转部分中DAS系统提供DAS的采集同步信号。

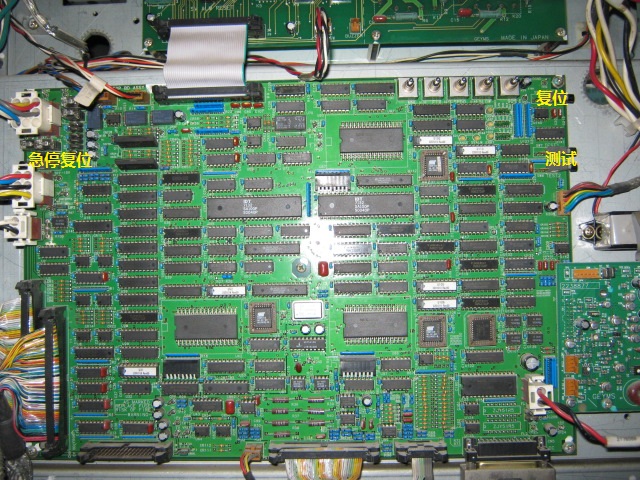

图 1 TGP板

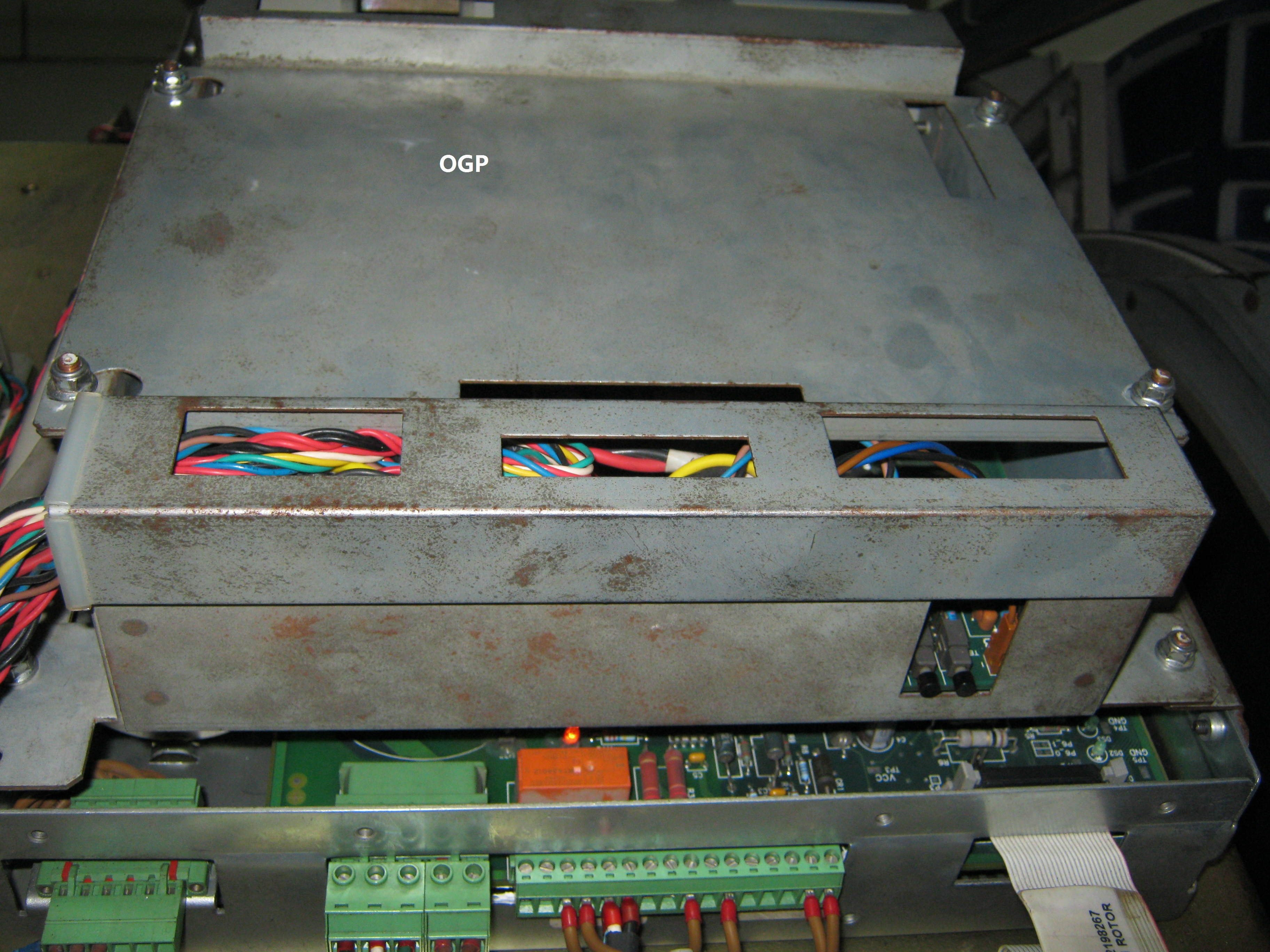

图 2 OGP板

　　从电路中可以看到，为了提高安全性在电路中采取了保护措施，即在TGP的上述三个信号回路中串联了33欧姆的电阻R75，R67。同样，在OGP端的电路回路中也串联了47欧姆的电阻R28，R29，R30，R31，R48，R49。我们设想：如果减少回路电阻是否可以解决问题呢？通过对电路图的分析和研究，我们将这些电阻分别用10欧姆电阻来替换。经过这样的改进之后，机器经过长时间的运行，再未发生上述故障现象。从此安全回路掉电的故障得到有效解决。
3　结论与分析
　　在电路中，OGP和TGP在信号的发出端都采用了AM26LS31，接受端都采用了光电隔离电路，用的芯片为HCPL2631。为了提高在高频时的传输性能（减少反射和自激振荡）所以在回路中一般要串联一个小电阻。而在我们的GANTRY应用中，频率要求很低，对此电阻没有要求。根据AM26LS31的技术手册，AM26LS31的供给电流能力为160mA，所以电路电阻变化对AM26LS31没有影响。而HCPL2631的输入端为发光二极管，输入范围要求很宽。但原电路中整个回路的电阻太大，范围为90欧姆到280欧姆之间（90欧姆=33欧姆+47欧姆+10欧姆；280欧姆=33欧姆+47欧姆+200欧姆）。计算可知：AM26LS31和HCPL2631的电源为5V，AM26LS31和HCPL2631的分压约有1V(二极管和三极管的节点压降)，所以在这个驱动回路中，能提供的电流为：4/90到4/280之间，即44ma 到14ma，而HCPL2631的典型工作电流为15ma，这必然影响到隔离电路HCPL2631的稳定工作。所以我们通过减少回路中的电阻，来增加隔离电路HCPL2631的稳定性，使整个电路可以工作在一个更稳定的状态，这就有效地解决了安全回路掉电的故障。

22656758 · 发表于 2012-8-6 19:45:02

求教这是个什么牌子 CT ？

lanyou · 发表于 2012-8-6 22:05:39

你不是还卖CT的吗？你不知道。。。。那我就弱弱的说一句GE

22656758 · 发表于 2012-8-22 21:59:18

lanyou 发表于 2012-8-6 22:05
你不是还卖CT的吗？你不知道。。。。那我就弱弱的说一句GE

呵呵看着像个头大

lanyou · 发表于 2012-8-23 09:09:35

22656758 发表于 2012-8-22 21:59
呵呵看着像个头大

不大不大。。。。。。没姚高。。。。

雪峰 · 发表于 2012-10-27 13:01:25

是个好贴啊学一下

lanyou · 发表于 2012-10-28 10:36:57

雪峰发表于 2012-10-27 13:01
是个好贴啊学一下

共同学习。。

clizhi · 发表于 2013-7-21 12:05:33

不错，向楼主致谢

A邦德 · 发表于 2016-7-2 18:47:18

楼主，好厉害

fuwei_2017 · 发表于 2017-8-23 14:48:13

是什么品牌的？分析的很到位！
