百脚IC的拆御方法演示

生柴皮

自从发出"维修绝招--万流归宗.说说我的维修经验"一贴后,大家对我的用烙铁,不用其它工具拆百脚IC感兴趣.
今天有空就把这个动作演示一遍.给大家解释是怎么样做到的.请看下面的图片及说明.

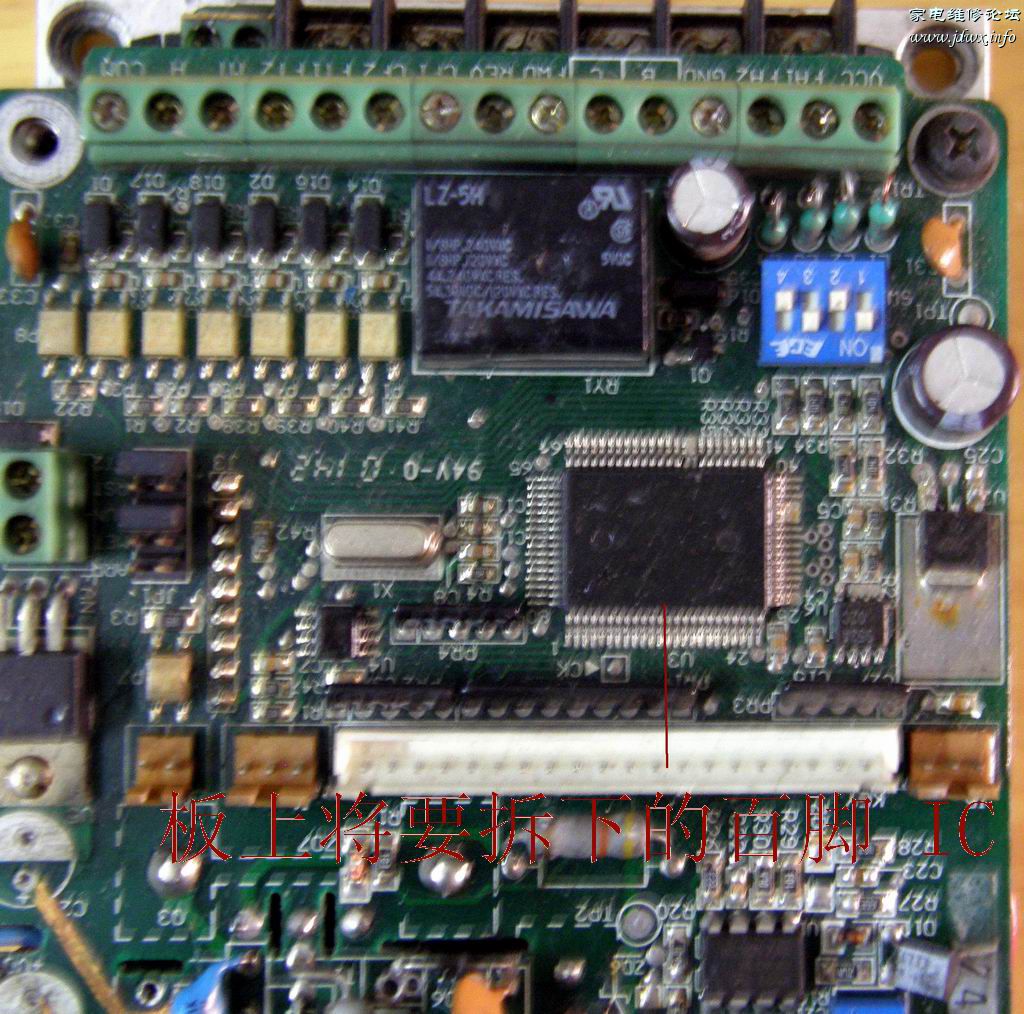

第一步:确定要拆下的IC.
第二步:在要拆下的四周加满焊锡.
第三步:快速用烙铁烫化IC四周的焊锡.

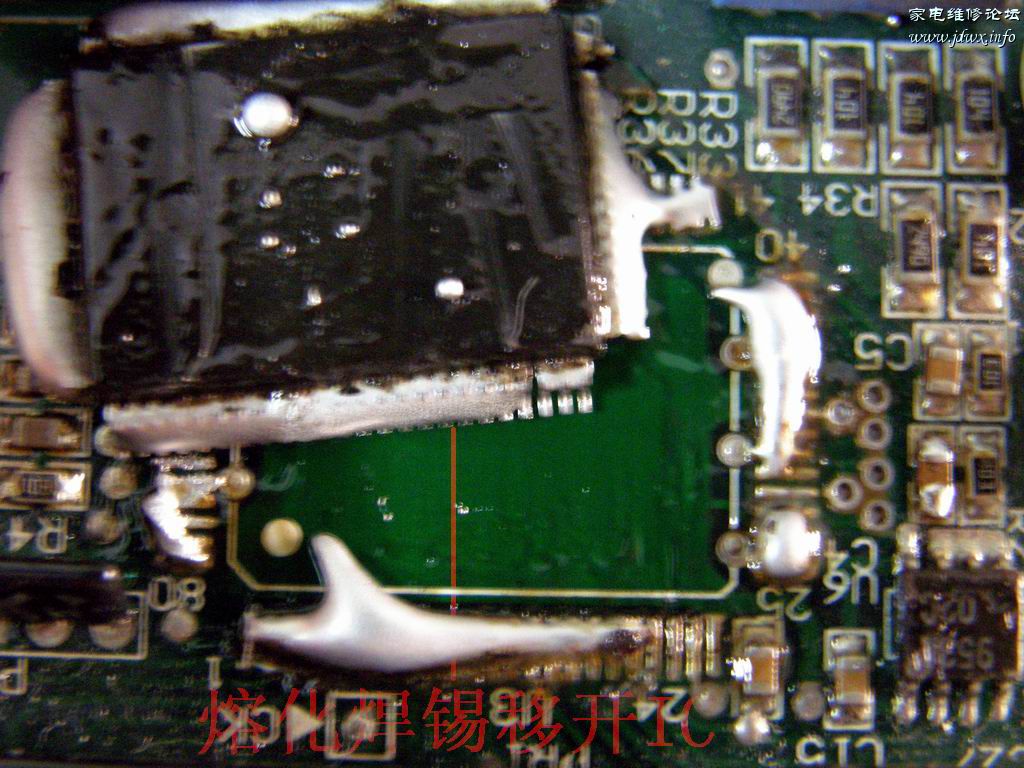

第四步:用烙铁抵IC的角部,将IC移位.
第五步:拿出IC.

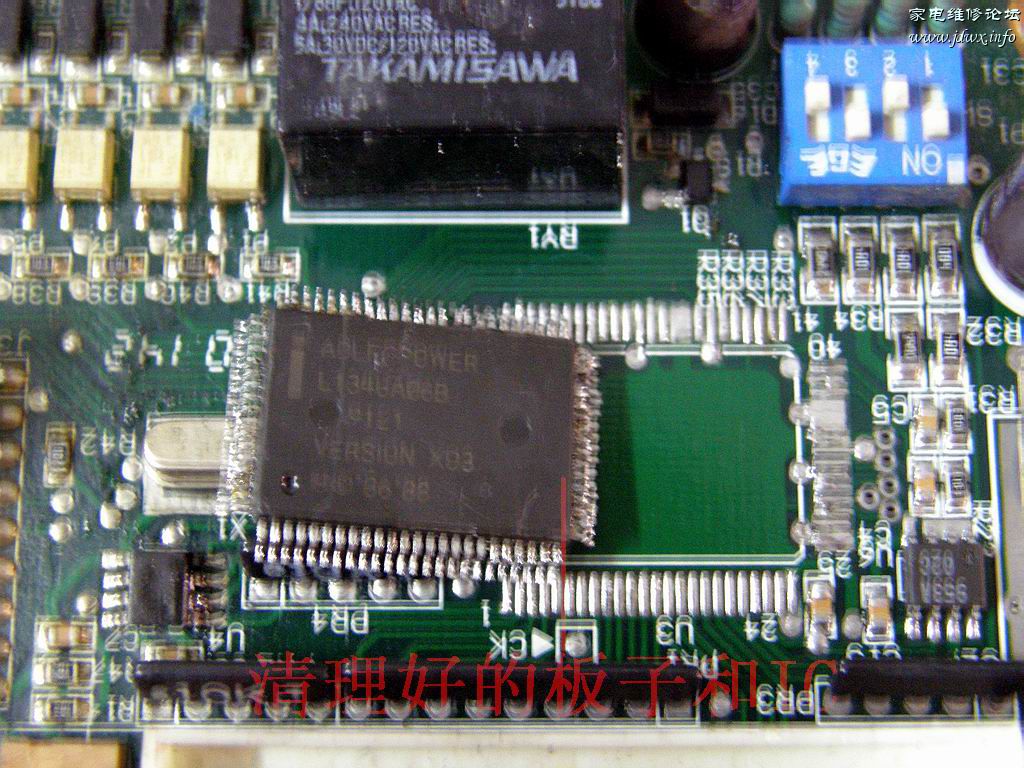

第六步:清理IC焊盘和整理IC脚.

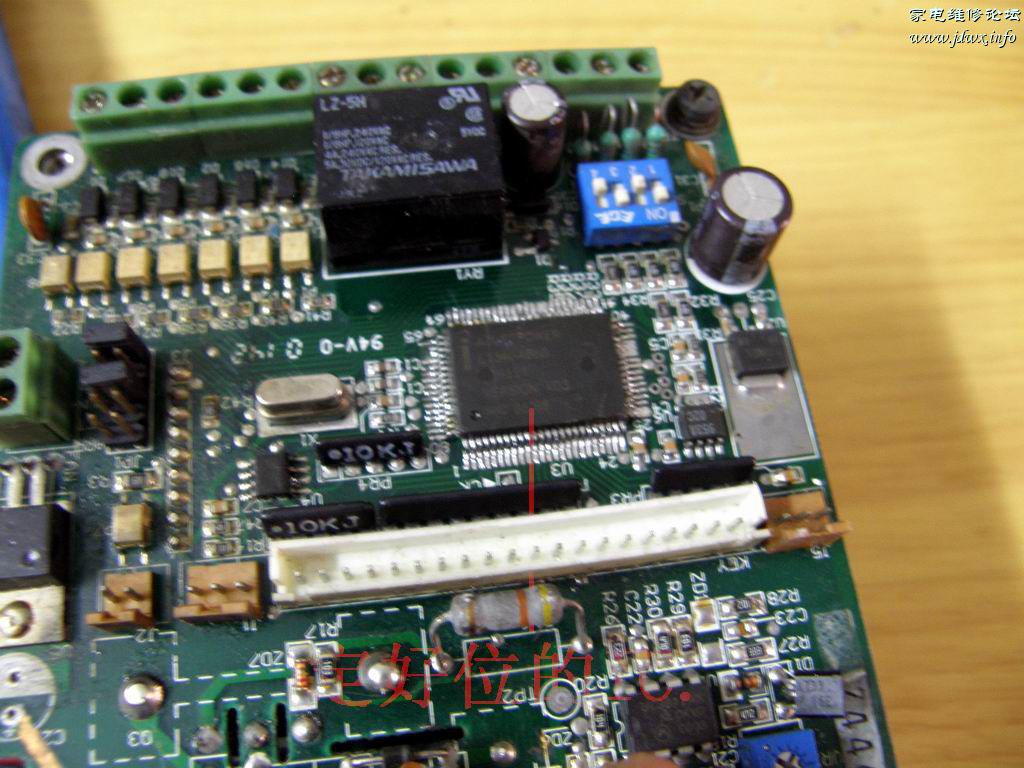

第七步:待焊的IC定位到焊盘.

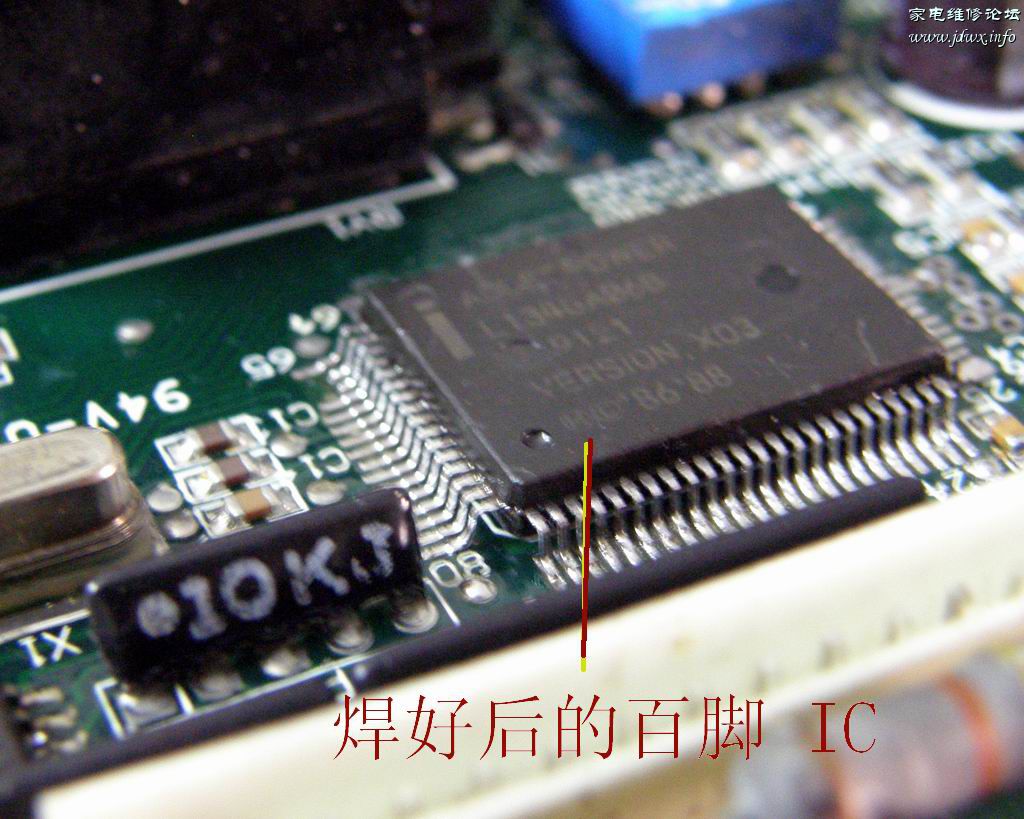

第八步:加锡焊接好IC.检查连锡.
要点:烙铁的功率在60W以上,嘴大受热快.
         刚开始操作,会有这边热了那边又凉了的情况,找坏板或是先小IC多练,慢慢过渡到大IC.

195709063916

太妙了，终于看到牛人的指点了。

生柴皮

195709063916 发表于 2012-9-27 15:20
太妙了，终于看到牛人的指点了。

谢谢捧场　　　

right_here_wait

学系列谢谢分享

佳合医疗

不会损害线路板吗

xsq

生柴皮 发表于 2012-9-27 22:34
谢谢捧场　　　

“第三步:快速用烙铁烫化IC四周的焊锡.”
是用1把烙铁或是2把烙铁同时快速烫化IC四周的焊锡？快速头是特制的？

生柴皮

xsq 发表于 2012-9-28 08:50
“第三步:快速用烙铁烫化IC四周的焊锡.”
是用1把烙铁或是2把烙铁同时快速烫化IC四周的焊锡？快速头是特 ...

普通的电铬铁．功率６０W较好．
焊台功率放最大．
铬铁头也是普通的尖嘴头．
如果有鸭嘴头会更好．

dawangxuewen

对于底部有焊盘的IC不可行，像ACT4070YH这类的底部有焊盘的IC只有使用热风枪解决了，不过，多脚IC一般不会有底部焊盘，楼主的方法确实很实用

季如宁

很实用的方法

xsq

生柴皮 发表于 2012-9-28 23:35
普通的电铬铁．功率６０W较好．
焊台功率放最大．
铬铁头也是普通的尖嘴头．

四方锡同时熔化，功率要大、动作要快。

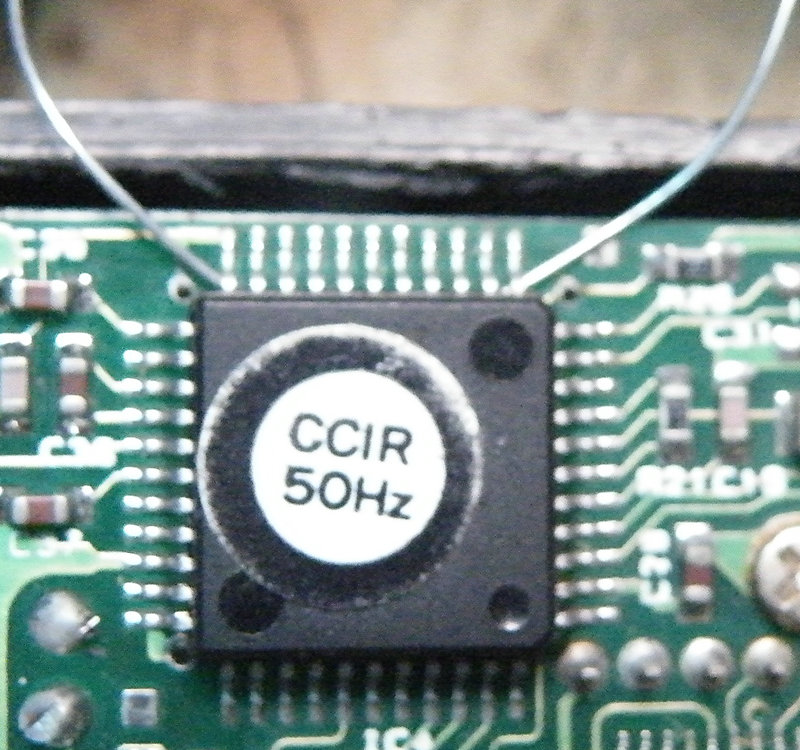

我以前是在一边穿根不锈钢丝，此边锡熔化时，将钢丝顺势排除来。四边要进行4次。
