检测片装二极管的方法

南国知心

片装电子元器件的分类及特点广，正逐步取代传统的印制板打孔安装技术，从而引起了电子行业的一场革命。所谓表面安装是将微型化的表面安装集成电路(SMIC)和表面安装元件，用粘贴
工艺直接安装在印制板上，再用波峰焊机焊接，由此取代传统的打孔焊接工艺，使印制板安装密度大为增加，可靠性得到明显提高。目前，全世界生产的电子元件中已有50％属于表面安装元器件或组件，预计到2010年全球电子元件的片状化率可达90％。
片状元器件的分类情况大致如下。

1．片状元件

片状元件有片状电阻器，片状网络电阻，片状热敏电阻器，片状电位器，片状电容器，片状微调电容器，片状电感器，片状石英晶体等。2．片状器件

片状器件有片状二极管，片状整流管，片状发光二极管，片状肖特基二极管，片状快恢复二极管，片状稳压管，片状晶体管，片状场效应管，片状集成电路(如小型化的SOIC)等。

1．4．2用万用表检测片状二极管和整流管

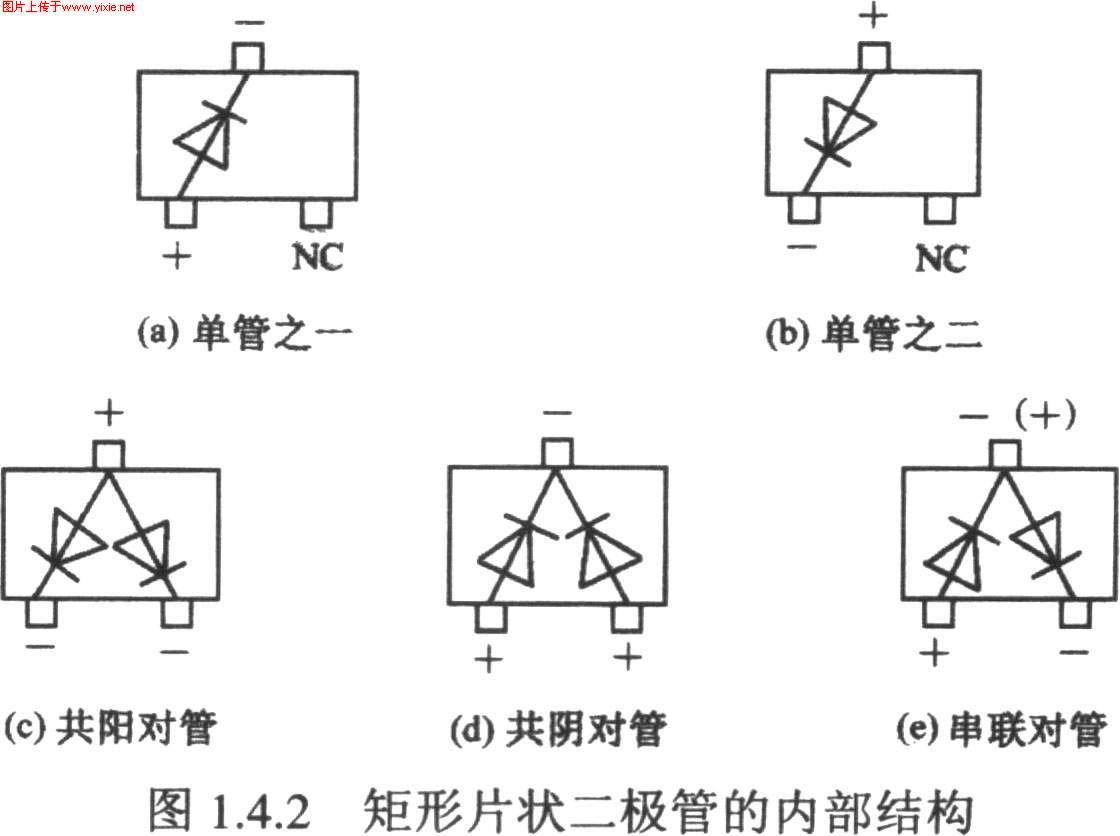

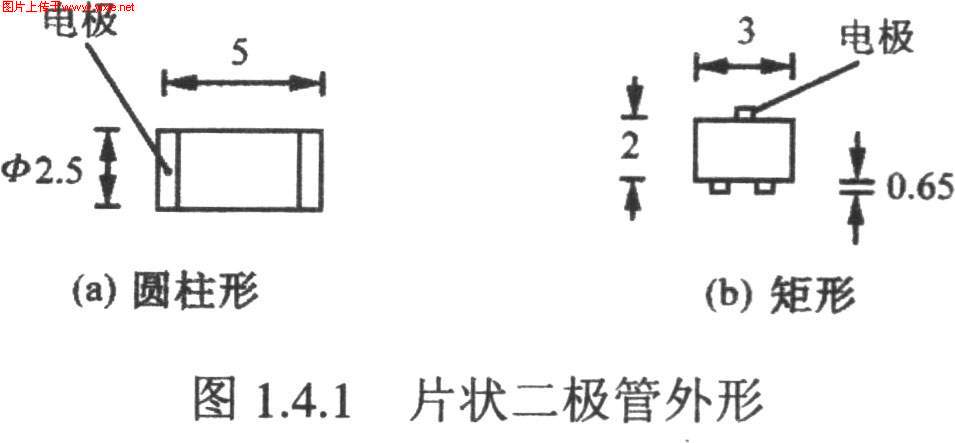

常见的片状二极管分圆柱形、矩形两种。图1.4.1(a)所示的是圆柱形片状二极管的外形。其特点是没有引线。两个端面就作为正、负电极。这类管子由内部PN结(芯片)、外壳，金属电极组成，外形尺寸有φ5mm×5mm等规格，外壳一般呈黑色。图1.4.1(b)所示的是矩形片状二极管的外形。它有三条长度仅为0．65mm的短引。矩形片状二极管的种类较多，用途各有不同。根据内部所含二极管的数量，可划分成单管、对管(亦称双管)。对管中又分共阳(正极)对管、共阴(负极)对管、串联对管等形式。矩形片状二极管内部结构如图1．4．2所示，NC表示空脚。

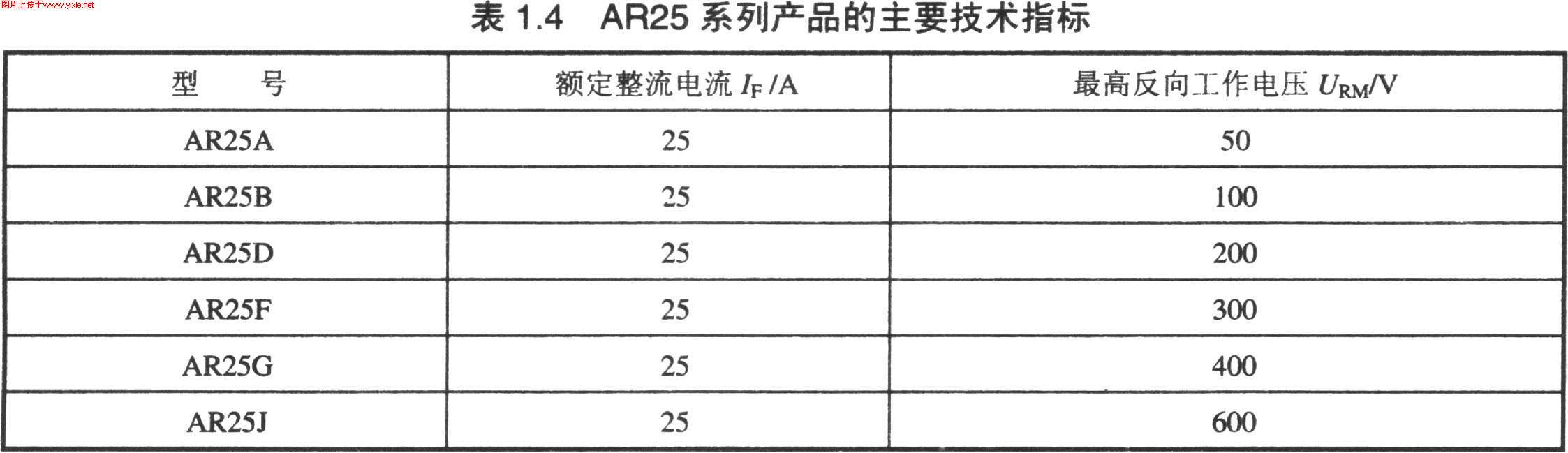

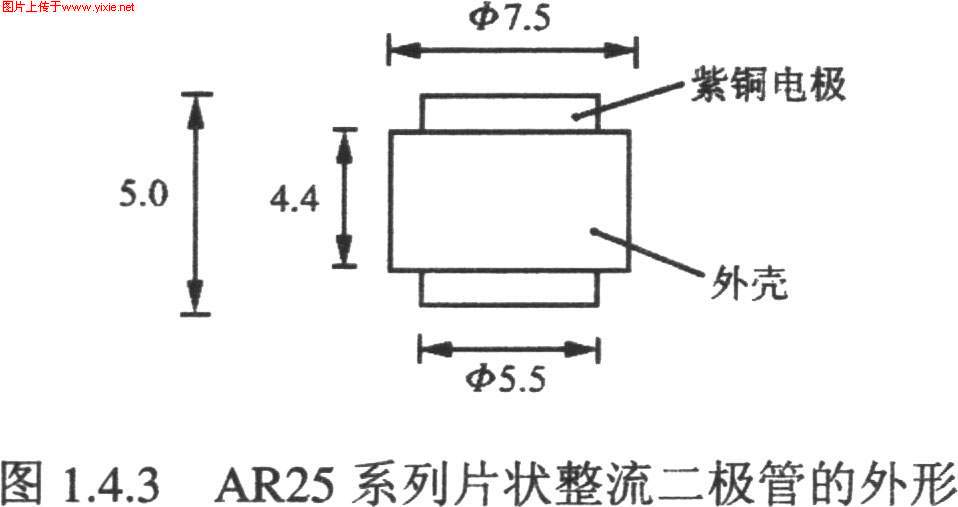

圆柱形片状整流二极管的体积稍大，外形如小钮扣般大小，故俗称作钮扣式二极管。图1.4.3所示的是国外生产的AR25系列圆柱形片状整流二极管的外形。其壳体呈黑色，两端为圆形紫铜片电极，最大外形尺寸为φ7．5ram×5mm。该系列产品的主要技术指标见表1.4。





检测片状二极管的方法与普通二极管相同，主要包括利用万用表电阻挡测量正、反向电阻，判定管子的正、负极，测量正向导通压降Uf。在测量正、反向电阻时应选择R×1k挡，测量导通压降时应选R×100挡或R×10挡。片状整流二极管的额定电流比较大，建议选择R×1挡，这样测出的坼与典型值更接近。

实例1：检测一只型号不明的圆柱形片状二极管。用500型万用表R×1k挡测得正
向电阻为4kΩ，反向电阻为无穷大，由此可确定正、负极位置。另用R×10挡按正向接法(即黑表笔接正极，红表笔接负极)测量电阻时，指针倒数偏转格数n′=20.5格，故Uf=0.03V/格×20.5格=0.615V。由此判定被测管为硅二极管。

实例2：检测一只AR25G型片状整流二极管。将500型万用表拨至R×l挡，按正
向接法测得，n′=25.5格。不难求出Uf=0.765V。

注意事项：

在业余条件下可使用20～30W电烙铁焊接表面安装元件。焊接前先给焊盘吃好
锡，再用尖嘴镊子夹住元器件摆放在焊盘之间，最后用电烙铁焊好。焊接时应注意以下几点：①不能让焊锡流到元器件电极之间的绝缘层上：②每个焊点的焊接时间宜控制在3～5s以内；③为便于固定，可先在元器件壳体绝缘层上涂一点粘胶剂(如强力胶、502胶)，粘贴在印制板的两个焊盘之间，等胶固化后再焊接；④对于常用的圆柱形片状元件，可以自制一个叉指形专用电烙铁头，这样一次即可焊好两个电极。
