微波治疗仪工作原理和基本结构

南国知心 · 发表于 2009-8-13 19:37:40

一、工作原理和基本结构

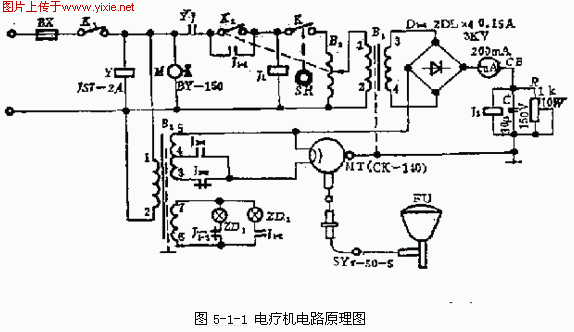

微波电疗机的整机原理图如图5-1-1。

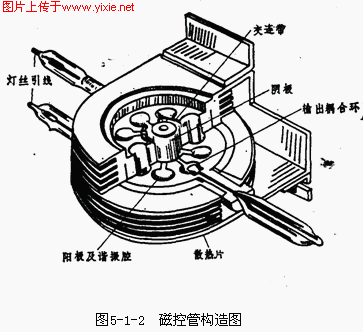

微波电疗机的核心部件是磁控管，它是利用磁场对电子流产生控制作用的特种电子器件。医用磁控管的基本构造如图5-1-2，这是一种多腔磁控管，它由带有谐振腔的阳极、输出耦合环、阴极及灯丝引线，阳极盖及谐振腔磁铁(外附)等五部分组成。

磁控管阳极环形铜柱上开有偶数个小圆柱形洞，每个圆柱形洞开一条缝隙与环形铜柱的中空部分相通，这样每个圆柱形洞及其缝隙就组成了一个谐振回路，圆柱形洞相当于扁平单匝线圈，缝隙相当于一只平板电容器，其等效电路如图5-1-3(a)。所以，多个谐振腔就组成了如图5-1-3(b)等效电路所示的相连的多个振荡回路。由交连带将各谐振电路并联在一起。

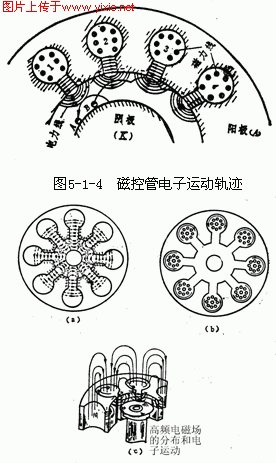

阴极K装置于阳极环形铜柱中空部分的中央，如图5-1-4。阳极块的上下各由一块阳极盖封闭，外加一块永久磁铁作为恒磁场，磁场与阴阳极间的电场垂直，这个磁场使电子从阴极 K飞向阳极的运动途径发生弯曲，如图5-1-4中的B电子轨迹。阴极发射的电子在飞越某一谐振腔缝隙口时，将能量交给该谐振腔，使之受激产生振荡。振荡电流所产生的磁力线是从一个谐振腔圆洞穿出后，进入到两侧相邻的谐振腔圆洞中，磁力线穿出为⊙，进入为⊕。这即为各腔之间的电感耦合。相邻谐振腔缝隙处的电场方向相反．电力线的分布是：缝隙中为直线，缝隙口外为弧线。某一瞬时的情况如图5-1-5。由于各谐振腔之间存在着很强的耦合，只需将其中某一腔的能量耦合输出，便能得到治疗所需的高频能量，输出耦合环就是起这种作用的。

由此可知，普通电子管是利用栅极对电子流产生控制作用，而磁控管是利用磁场对电子流产生控制作用的，且谐振单元做在管内屏极上。阴极发射的电子不断由阳极电源取得能量，在飞越腔缝隙口的过程中将能量交给谐振系统，而磁场只是起改变电子运动途径的作用。所以，磁控管使用时，只要加上灯丝电压预热—定的时间(3min)，再接通阳极高压，便有连续振荡的微波输出。
