将球管大小灯丝及公共端直接控制台F0、F1、F2输出端上，会将球管灯丝烧毁吗？

xsq · 发表于 2013-1-28 23:14:09

想试200mA球管亮否，将大、小灯丝及公共端直接接在刚修好的控制台输出端F0、F1、F2上，开机试大小焦点各mA档均不亮，清醒过来惊出1身汗！

馨竹新疆 · 发表于 2016-2-26 17:15:08

楼主分析得很有道理，不过直接接上去，心里还是发毛

！！

疾风逐浪 · 发表于 2013-1-30 08:30:23

很多机型的灯丝变压器都是降压变压器，直接接上当然要烧了。

素茶一杯 · 发表于 2013-1-30 11:17:29

灯丝电压是低压。要测灯丝好坏，测电阻就可以了。

器械维修 · 发表于 2013-1-30 13:53:32

手头没有小变压器，可用1号电池三、四节都可以

猎户星座 · 发表于 2013-1-30 20:36:35

微机电源一只，5V/12V皆可以使用。直接接上控制台上，报废！

xsq · 发表于 2013-1-30 21:37:03

疾风逐浪发表于 2013-1-30 08:30
很多机型的灯丝变压器都是降压变压器，直接接上当然要烧了。

赶紧停机，取下球管测灯丝电阻是通的，马上用6伏压试，大小灯丝均亮。有惊无损。

xsq · 发表于 2013-1-30 21:38:46

素茶一杯发表于 2013-1-30 11:17
灯丝电压是低压。要测灯丝好坏，测电阻就可以了。

开始想的与楼上的几位一样，正常时，F0-F1或F0-F2之间电压，在150V-210V，那有不烧断球管灯丝的？

xsq · 发表于 2013-1-30 21:43:46

本帖最后由 xsq 于 2013-1-30 21:46 编辑

猎户星座发表于 2013-1-30 20:36
微机电源一只，5V/12V皆可以使用。直接接上控制台上，报废！

后又再接上球管再试（胆子大了

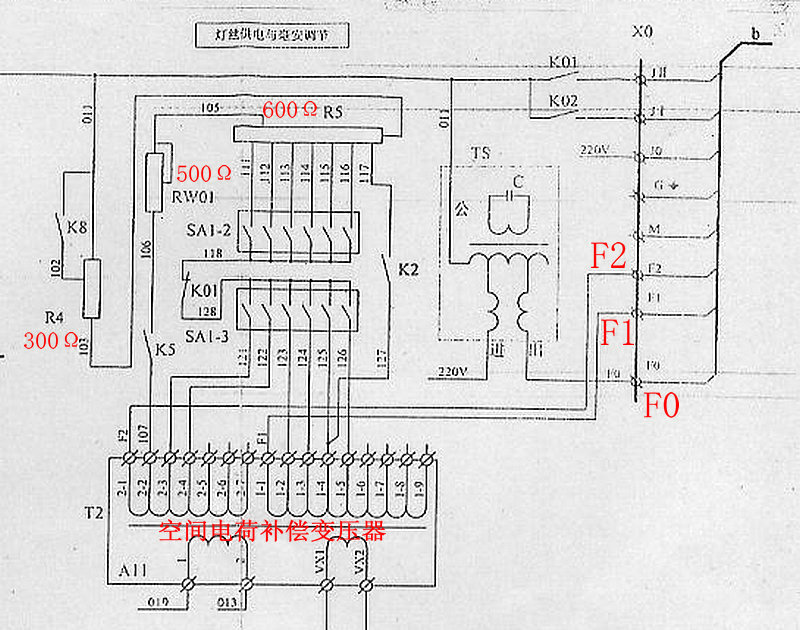

），不论透视、摄片mA各档，球管大、小灯丝及公共两端，电压均几乎为零。原来灯丝调节电阻至少是5-6百Ω以上，再加上空间电荷补偿变压器的感抗，而球管灯丝冷电阻才1、2Ω，所以串其上几乎无电压，不会烧毁。大家不防用12-24V及100-200W无影灯泡试，也可用汽车大灯泡试，保证不烧坏。

见附图，大家一看就明白了。
to web_副本.jpg

22656758 · 发表于 2013-2-4 12:48:22

高手云集在此~~

xsq · 发表于 2013-2-4 21:32:11

22656758 发表于 2013-2-4 12:48
高手云集在此~~

真正的高手正常情况是不会这样试球管灯丝亮否的！

一知半解，头晕了才敢、才会这样试。

发现灯丝没事，才追究原因。
