四极X线管的困惑

器械维修

大约90年，我装过几只四极200毫安旋转阳极X线管，杭州产。以往200毫安旋转管一般都是 大焦点、小焦点和公用端，但四极管X线管却多了一个公用端，装管时让人费解。一开始我选一个公用端，试机，摄影时各挡毫安值均偏低，后来通过咨询把两条公用端短接，试机正常。实测两个公用端之间有零点几欧姆的阻值，到现在我也不太清楚，厂家为什么要生产四极200毫安旋转阳极X线管，有什么特殊用途吗？

xsq

请教：还记得清生产厂名及机器型号吗？90年的图纸我没有，但1990年产的国产X机我多有。

22656758

我猜 当时大小焦点是分立控制的

器械维修

xsq 发表于 2013-2-2 22:06
请教：还记得清生产厂名及机器型号吗？90年的图纸我没有，但1990年产的国产X机我多有。

机器是F30-IID型、管子是杭州的

器械维修

22656758 发表于 2013-2-4 11:29
我猜 当时大小焦点是分立控制的

但是两个公用点之间不是分离的，存在零点几欧姆的阻值，不知当时设计是处于那种考虑，在X光机中，X线管的灯丝一般都是交替工作的，这一点在低压电路中都是这样做的，如果之前再加一道灯丝切换，是不有点多余了，个人见解。

xsq

器械维修 发表于 2013-2-4 16:33
机器是F30-IID型、管子是杭州的

北京万东F30-IIB、F30-IIC、F30-IID、F30-IIG型X机电路图我基本都有，明天查找后将F30-IID电路图贴上来，记得球管阴极也是3脚（3根）。

北京万东F30-IIB、F30-IIC、F30-IID、F30-IIG型X机主要差别：
F30-IIB型：
1、固定阳极球管、2、真空高压整流管、3、真空闸流管限时电路、4、机器容量保护电路；
F30-IIC型：
1、固定阳极球管、2、真空高压整流管、3、真空闸流管限时电路、4、二极管、三极管组合容量保护电路；
F30-IID型：
1、旋转阳极球管、2、半导体高压整流管、3、真空闸流管限时电路、4、二极管、三极管组合容量保护电路；
F30-IIG型：
1、旋转阳极球管、2、半导体高压整流管、3、二极管、三极管组合限时电路、4、二极管、三极管组合容量保护电路。

xsq

22656758 发表于 2013-2-4 11:29
我猜 当时大小焦点是分立控制的

国内生产厂家不会画蛇添足吧！

xsq

器械维修 发表于 2013-2-4 16:47
但是两个公用点之间不是分离的，存在零点几欧姆的阻值，不知当时设计是处于那种考虑，在X光机中，X线管的 ...

找到了北京产F30-IID型电路及杭州产的球管参数：

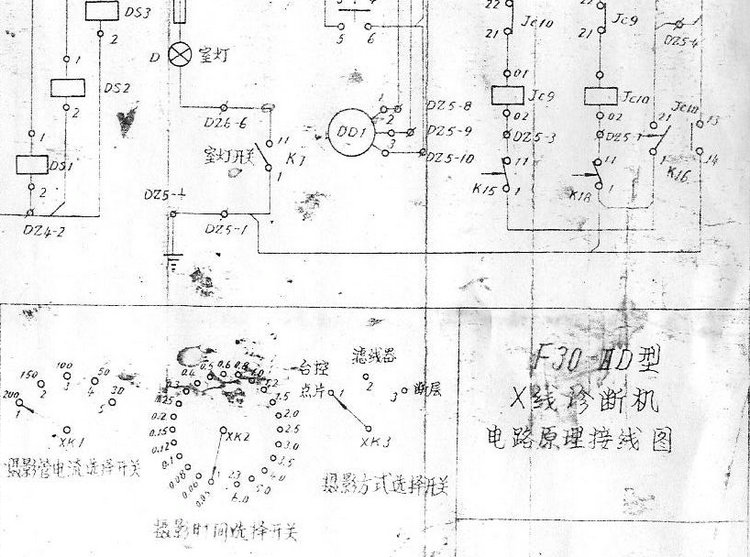

北京F30-ⅡD图标：

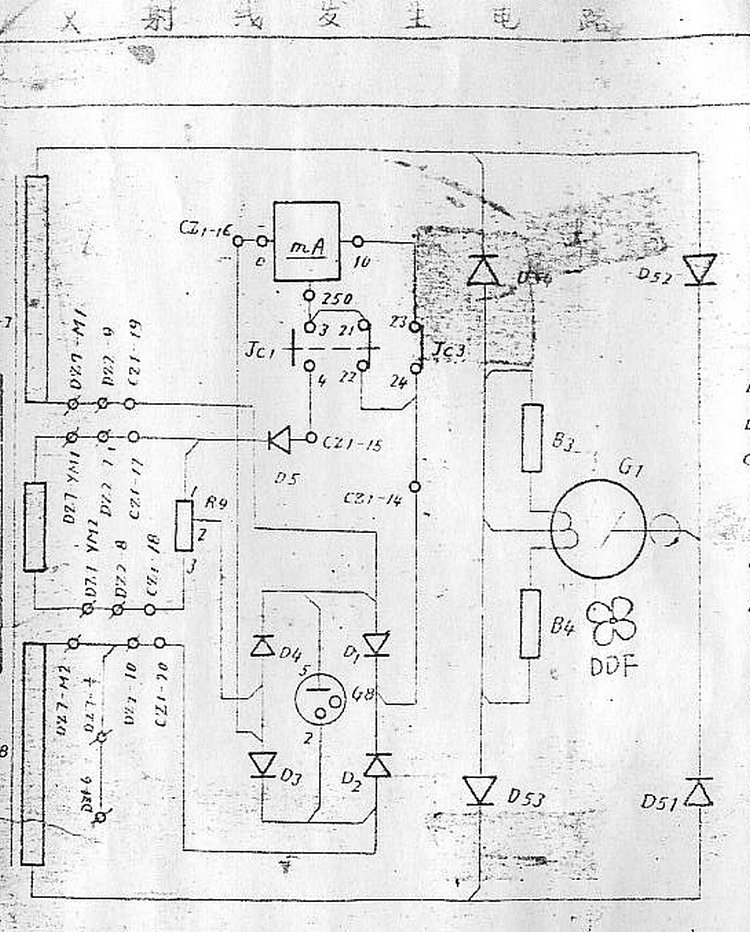

北京F30-ⅡD球管部分电路：

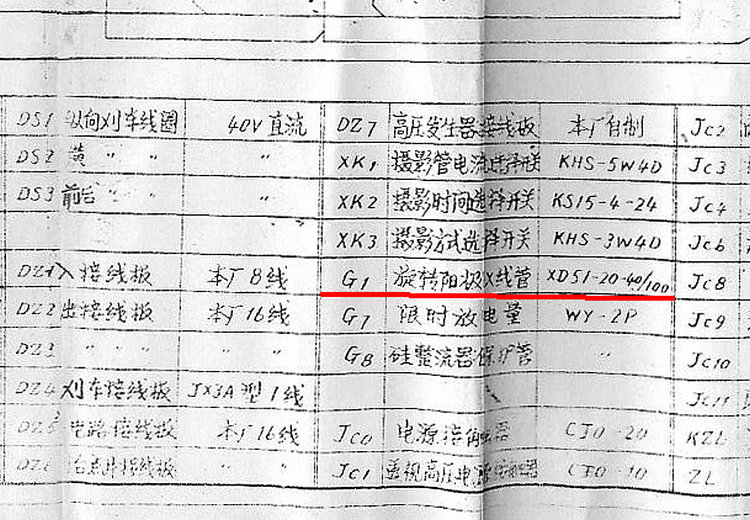

北京F30-ⅡD球管型号：

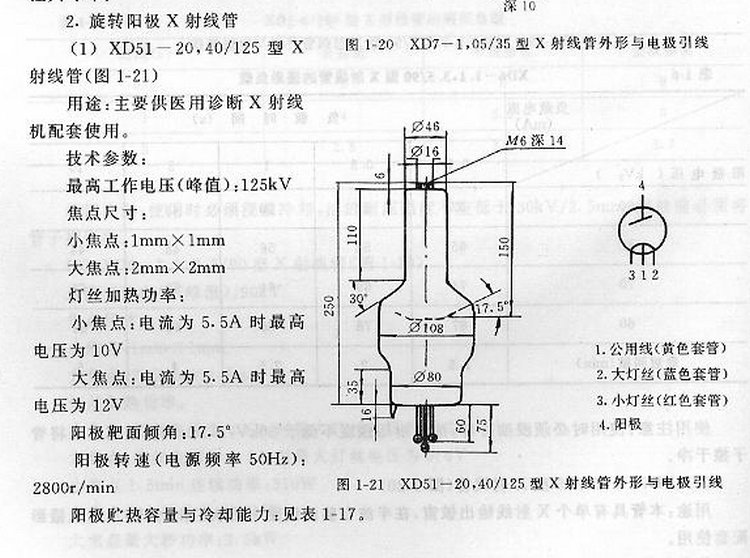

北京F30-ⅡD球管参数：

器械维修

xsq 发表于 2013-2-5 09:02
找到了北京产F30-IID型电路及杭州产的球管参数：
北京F30-ⅡD图标：

加上阳极应该算5极管，原配的是4极管

xsq

器械维修 发表于 2013-2-5 10:53
加上阳极应该算5极管，原配的是4极管

讲技术要向您们年轻人学习，旧X光资料有些，但都在淘汰了。
新东西没学会，老知识现在多用不上了。
