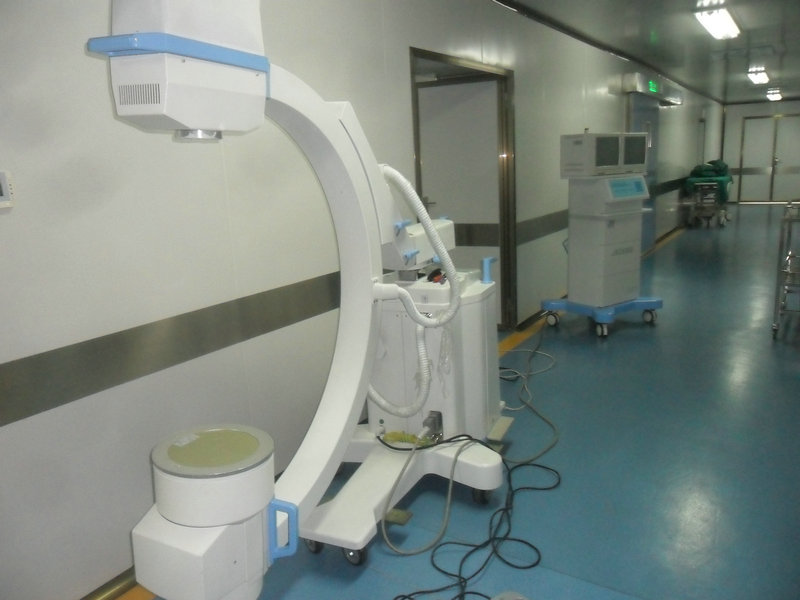

南京杰雄公司JXC6000B型C臂机图像时有时无现象：

xsq

一、监视器上无图像时，摄像头输出端有图像，进入图像处理（存储、左右、放大等功能）盒输入端有图像，图像处理盒存储输出端原来的图像调出也正常，可图像处理盒时实输出端没有图像，透视暴光时监视器上全是杂乱信号。
二、拍打图像控制台，有时正常，又是又不正常。

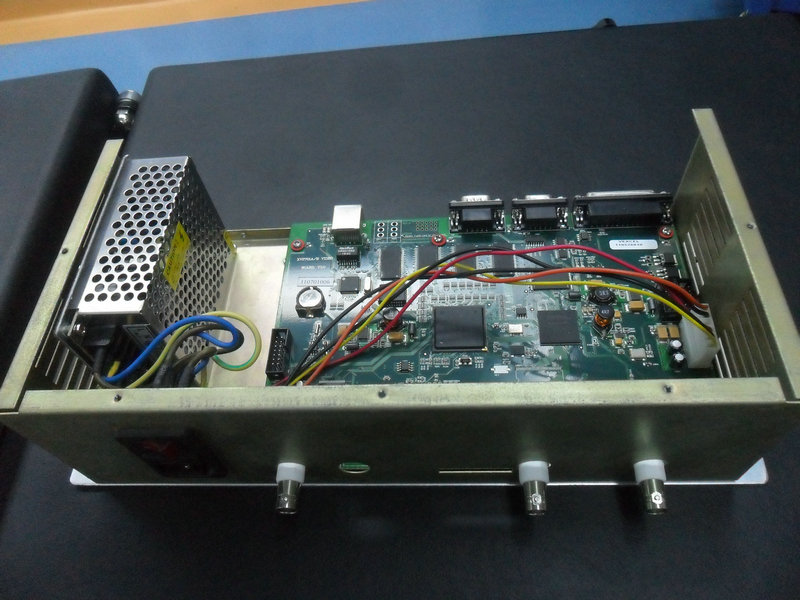

三、打开图像处理盒没有看见有任何异常，整块板上没有接插的元件。
无该机说明书，更无维修资料。现勉强用着，就怕手术中突然无图像。

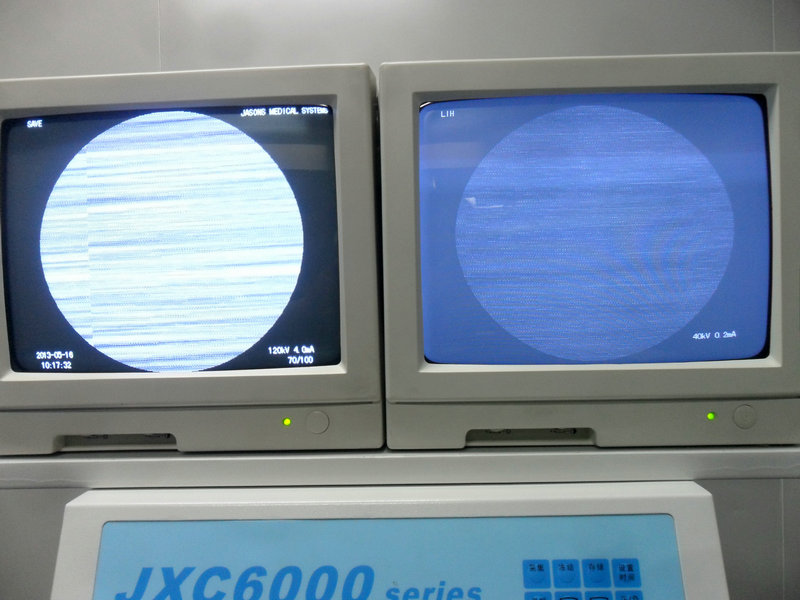

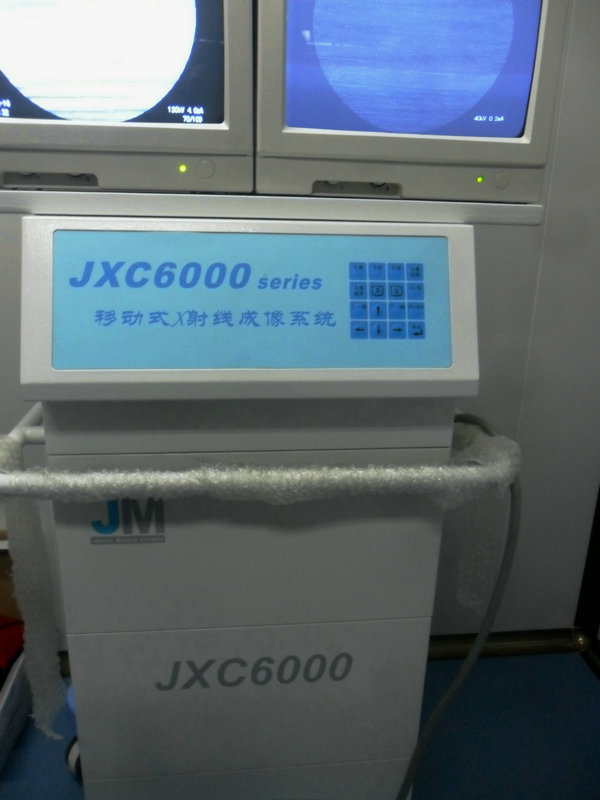

透视暴光时监视器上全是杂乱信号：

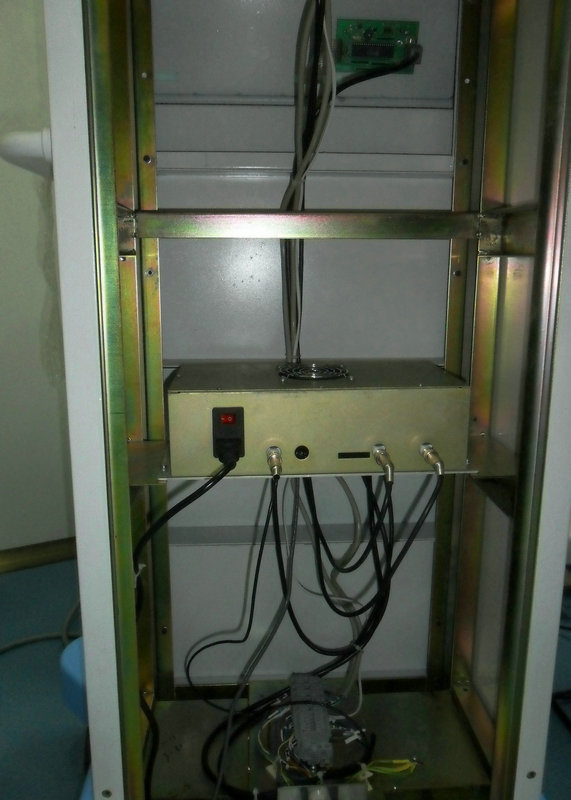

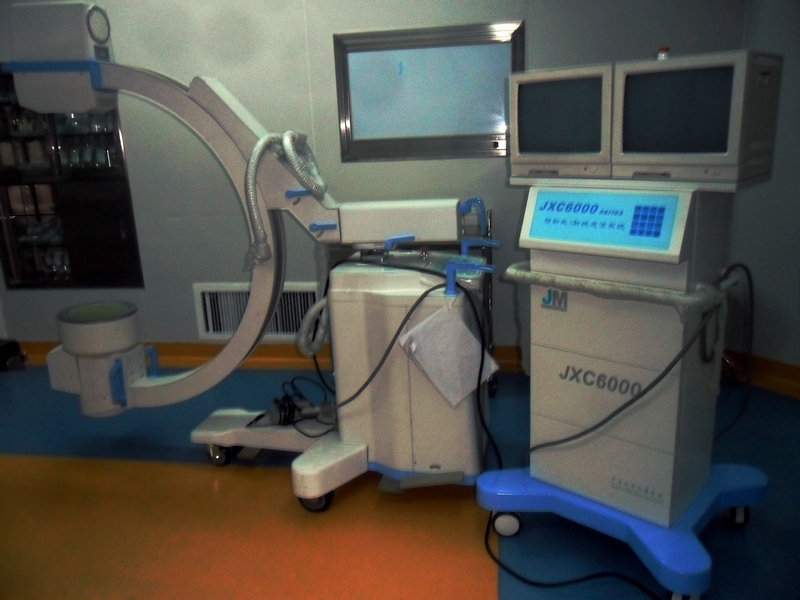

控制台内部：

图像处理盒视频信号输入、输出端（1路存储输出，1路时实输出）：

图像处理盒面板控制输出、输入端：

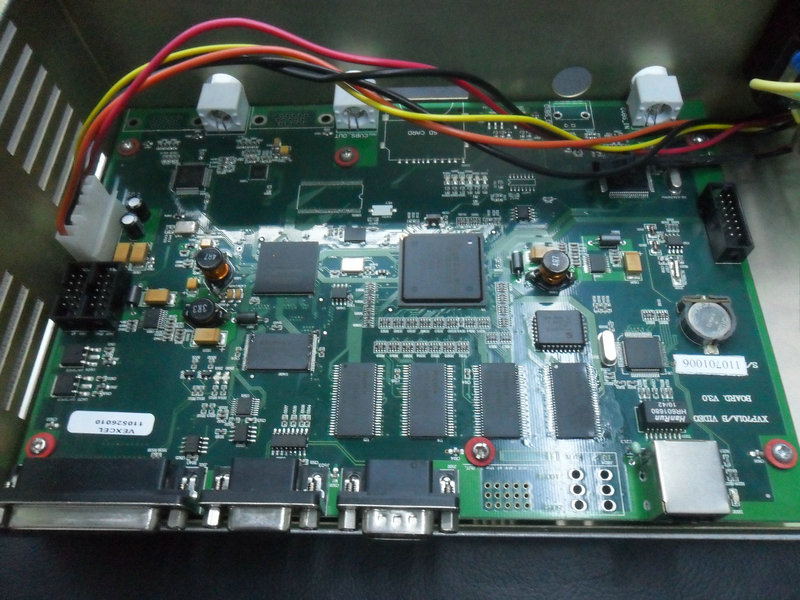

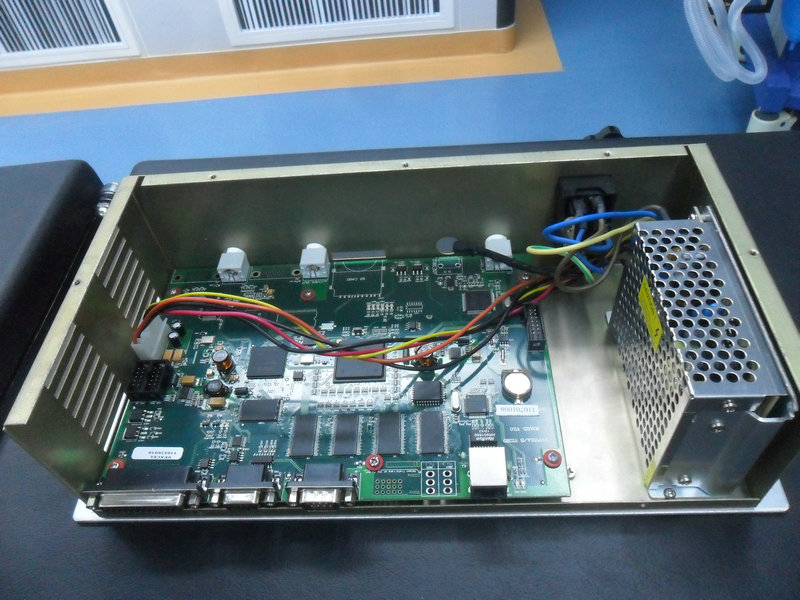

图像处理盒电路板：

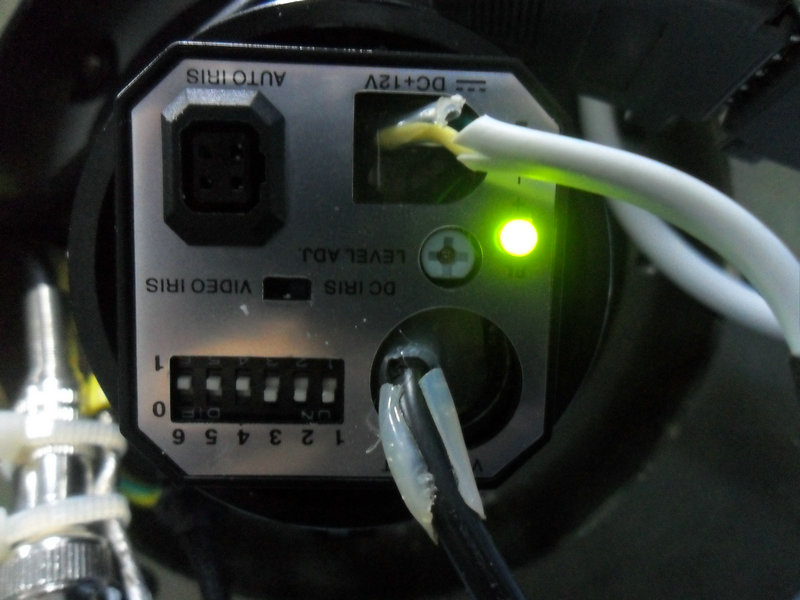

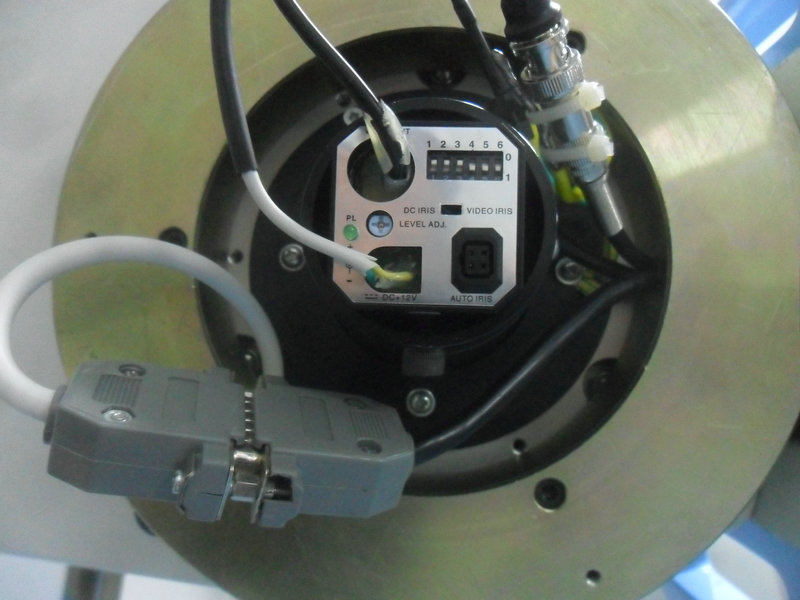

摄像头输出端：

22656758

有可能图像存贮那个中控盒有问题吧  这机器的图纸我到是有

xsq

22656758 发表于 2013-5-24 09:26
有可能图像存贮那个中控盒有问题吧  这机器的图纸我到是有

谢谢！

肯定是中控盒有问题。关键是咋修复？

有无替代（网上或淘宝上）：
一、输入1路视频信号，峰值：1Vp-p，阻抗：75Ω
二、输出1路视频信号，峰值：1Vp-p，阻抗：75Ω
三、输入的1路视频信号经处理后末帧（或末几帧）有记忆存储功能，能单独输出1路视频信号：峰值：1Vp-p，阻抗：75Ω
分辨率：PAL制：720×576（或NTSC制：720×480）
就是1个摄像头输出的视频信号，经处理后能再输出相同的1路视频信号，同时能将摄像头摄的末帧存储，摄像头停录时，原来录的末帧有存储，能将存储视频信号从另1输出端输出显示。

sxtyygx

中控盒应有视频放大处理，工作不正常，如有可调增益电阻可能接触不良造成的，可以换一个试试。

xsq

sxtyygx 发表于 2013-7-18 09:16
中控盒应有视频放大处理，工作不正常，如有可调增益电阻可能接触不良造成的，可以换一个试试。

谢谢。
但板上没有可调、可插拨的电子元器件。

liudabo

我们医院的Ｃ臂是北京东方惠尔的，三月前也遇到过和你一样的问题，经查为控制台到机柜的电缆线中间的视频信号线有松动，因为他们做手术时，机柜会移到手术室外面操作，怕吃射线，经常移动造成的。一开始我也走了好多弯路，后来借了个带ＵＮＣ(名称不太记得了)接口的监视器到ＣＣＵ输出头试才发现问题，你可以尝试下。应该是视频线或ＯＫ采集卡出问题造成的

xsq

liudabo 发表于 2013-7-22 11:15
我们医院的Ｃ臂是北京东方惠尔的，三月前也遇到过和你一样的问题，经查为控制台到机柜的电缆线中间的视频信 ...

谢谢指导。
出故障时电缆线中间的视频信号线试过，正常。

xsq

liudabo 发表于 2013-7-22 11:15
我们医院的Ｃ臂是北京东方惠尔的，三月前也遇到过和你一样的问题，经查为控制台到机柜的电缆线中间的视频信 ...

这2天该机器又出故障了：
1、开机、启动、显示、调KV、mA感觉正常；
2、显示器上没有图象；
3、将摄象头与增强器分开：
a、摄象头没有摄到的影象在显示器上；
b、踏下脚闸，暴光指示灯亮，但增强器输出屏端没有绿光（也没有影象）。
没数，就没有进一步检查了。
您或谁有数吗？

liudabo

摄象头没有摄到的影象在显示器上 没看懂这句话，摄像头摄到的影像到底能不能在显示器上显示？？
b、踏下脚闸，暴光指示灯亮，但增强器输出屏端没有绿光（也没有影象）
这个应该就是故障现象吧。原因我分析有以下可能：
1.检查球管有无射线出，爆光指示灯亮并不一定有射线，要确认一下，(貌似有点难确认)不过我认为此问题可能性小；
2.影像增强器无绿光，增强器的电源有无问题，好像有个高压看有没有，具体要看下线路图或说明书了

xsq

liudabo 发表于 2013-11-11 11:22
摄象头没有摄到的影象在显示器上 没看懂这句话，摄像头摄到的影像到底能不能在显示器上显示？？
b、踏下脚 ...

谢谢指导。将摄像头从增强器上取下对室内物景摄影，显示器也没有物景影像。
要确认有无X线，我用三种方法：
1、用CR的IP板拍张片看有无影像；
2、用普通X胶片拍照看无图像；
3、将机器移至暗室，用增感纸试曝光时纸上有无荧光。
没有该机说明书，更无电原理图。:-P
