电路板求教

RUNNING · 发表于 2013-7-2 12:54:47

本帖最后由 xsq 于 2013-7-5 13:18 编辑

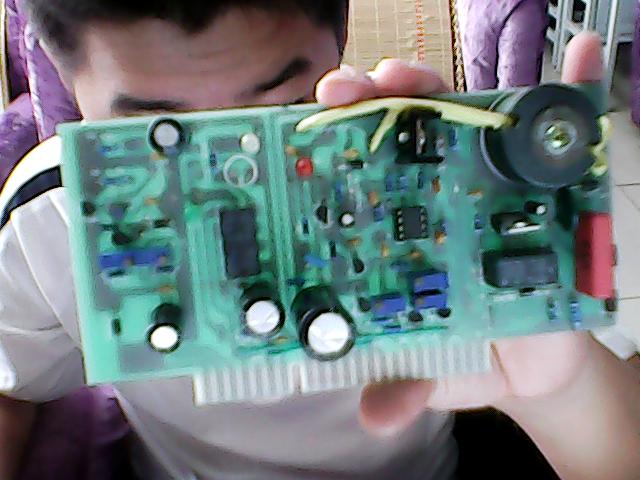

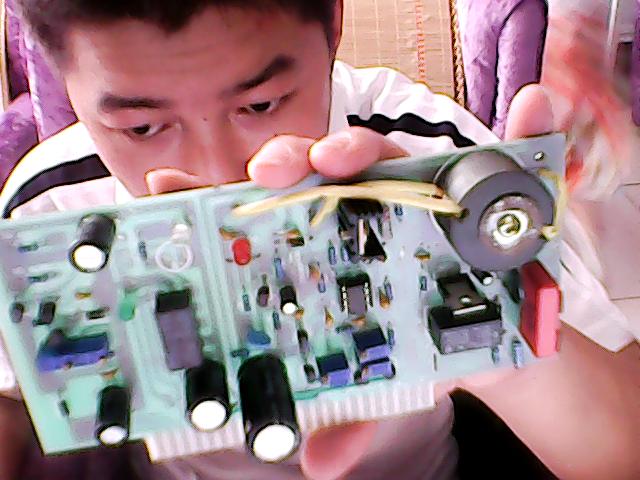

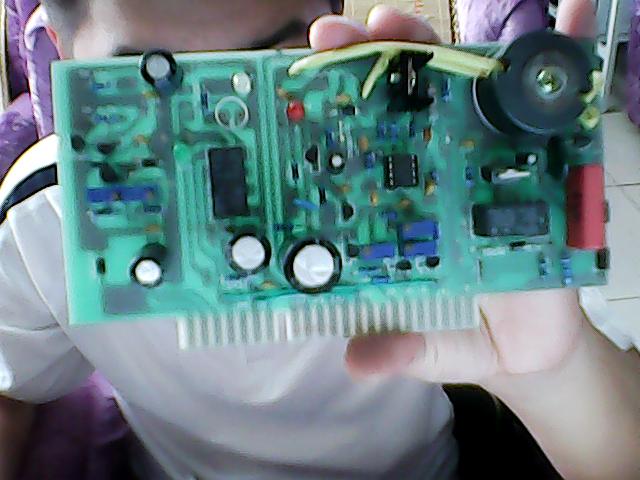

求大神说下这个是什么板子
采集卡么？
最好能解释详细点

成都医修 · 发表于 2013-7-16 11:02:09

这是典型的隔离功放板，一般用于高频输出。

dawangxuewen · 发表于 2013-7-2 20:42:46

可能是电源板

zjywhhd · 发表于 2013-7-3 08:59:34

这样没法看吧,看看芯片的型号是什么功能的

xuhuiyou · 发表于 2013-7-3 09:19:46

貌似电源板，不能看到金手指就认为采集卡。

kong69072 · 发表于 2013-7-4 08:52:16

从结构看，像是一块集电源转换和指令功能的板件。右边有变压器的那边像是用UC38系列芯片组成的电压转换用，左边像是某个比较点时继电器输出指令的。有线路板的反面就更容易判断。这板子并不复杂，建议楼主有兴趣可以把它画成电路图就一目了然了。

dawangxuewen · 发表于 2013-7-4 15:53:42

对，首先描绘出电路原理图就容易分析了

wang750618 · 发表于 2013-7-5 07:13:13

电源、控制板，肯定的，金手指是插在底板插座上的

xsq · 发表于 2013-7-5 13:18:34

要获得真实的信息，建议最好能将该板是何机器、型号、产地、生产时间、自己认为是在机器上何处？您看清的该板上的元器件型号，估计是起何功能？告知的越多越容易获得帮助。

dawangxuewen · 发表于 2013-7-5 15:06:06

从板子的结构看来并不复杂，完全可以根据实物描绘出电路原理图。

jude · 发表于 2013-7-5 18:17:32

看着有些像供电板
