Wolf 0°腹腔镜更换棒镜一例

dododo373

1、故障分析
此wolf  0°内窥镜故障为图像模糊，视场很暗。检查内窥镜两端是否有污物，用棉签蘸酒精擦拭两端镜片后再观察，故障依旧。发现此镜镜管外表面可见明显凹痕，首先接通冷光源，观察照明光纤没有断丝，确定不是因照明系统导致的图像不清晰，接下来由镜体部分轻轻摇动可听到明显声音，说明内部零件松动，由此判断内部光学系统损坏（棒镜和间隔环），需要拆开维修。
2、故障处理
因内窥镜外部由全不锈钢打造，特别精密，拆开的难度不小，拆开之前必须仔细查看镜子的大概结构，找到正确的接口，再下手，以防破坏其照明系统。

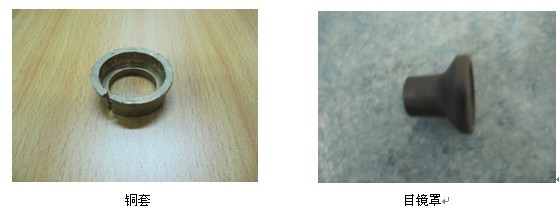

首先利用酒精灯加热将目镜端脱胶，再利用专用工具（铜套），用三爪卡盘卡住铜套跟目镜罩，这样就可以把目镜罩拆下来。

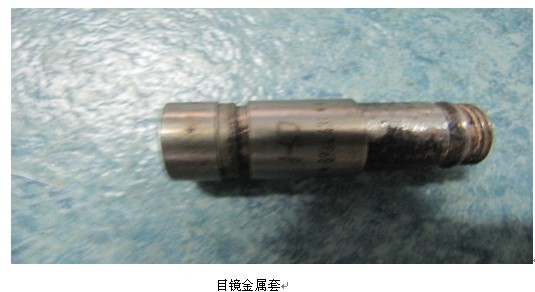

因许多镜子内部上胶较多，打开时需要更加耐心，反复仔细是必备的素质。在拆开目镜罩后，接下来就拆目镜端，但不可盲目拆开，每条镜子的光学结构有所不同，需要看清每个零件的配合及位置方可拆。也是通过酒精灯加热，到了一定的温度后，用虎台钳夹住然后用大力钳夹住目镜端的金属正反方向转，把上面的胶转松，这样就可以把目镜拆出来，然后把棒镜导出来。

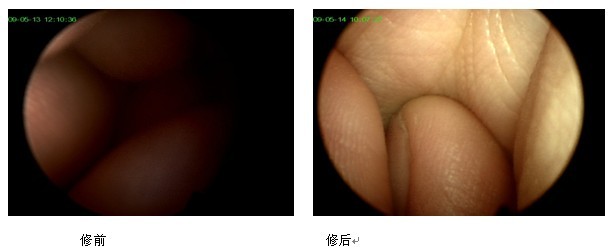

内窥镜拆开后，采用逐一查看法，首先目镜没有损坏，接着对前面的棒镜进行分析，特别注意的是取出棒镜是维修的关键，每条棒镜的取出必须标明方向及编号，每条镜子都有其安装误差，否则打乱后会影响其光学成像。在取出第3根棒镜时发现棒镜一端已经严重断裂，其碎片已挤压至间隔环中，故障原因找到，棒镜的破损影响了光学成像，需要更换棒镜。找到与其配套的棒镜后安装，观察其成像效果，光学系统的搭配很重要，棒镜的作用用于转像及消色差，为粘合镜片，观察物体时成倒像，目的需使此棒镜符合整个光学系统的成像，经过反复调试，光学成像达到要求，此棒镜可以使用，但成像质量还比较差，需要进行整个光学系统的清洁工作，利用脱脂棉、酒精、气吹、依次对光学镜片及硬管进行清洗、擦净，最后按照方向安装、调试，观察图像后达到了清晰、明亮的效果。
3、修后检测
维修好的镜子需要先烘干然后上胶，固胶，最后进行图像打印及测漏工作，检测图像正常。故障处理工作完成。
