换了个82k电阻搞定！

广州医疗维修 · 发表于 2014-7-12 17:16:05

谢谢分享！

xsq · 发表于 2014-7-13 04:58:24

广州医疗维修发表于 2014-7-12 17:16
谢谢分享！

您知道“机器名称、型号、产地、”

xsq · 发表于 2014-8-5 07:40:21

南国知心发表于 2014-7-11 10:47
图片太模糊了，一点也看不清楚

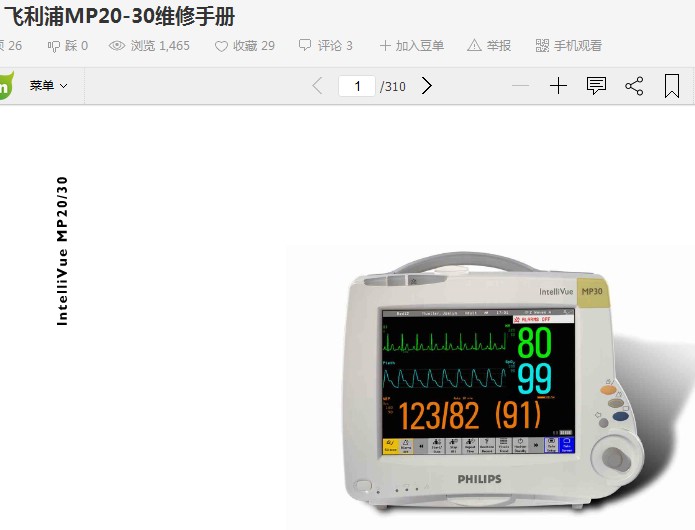

从百度搜索得知应该是：PHILIPS 监护仪MP20。

强力进军医疗 · 发表于 2015-12-1 14:33:08

不错的分享！！！

王存航 · 发表于 2015-12-14 08:29:43

广州医疗维修发表于 2014-7-12 17:16
谢谢分享！

谢谢分享维修实例。

馨竹新疆 · 发表于 2015-12-17 10:14:45

很好的经验谢谢分享！！！

schweikhuang · 发表于 2015-12-26 15:52:06

楼主说的就是开关电源的事，最常用的就是单端反激式。
首先看交流220V后面的整流桥的电压300VDC左右出来没有，然后看PWM芯片的启动电压十几伏（通常启动电阻容易坏，PWM芯片内部漏电坏了，也会拉低电压）出来没有，电路起振后，看输出电压出来没。
注意需要测量开关管的好坏，过流检测电阻的好坏，检测稳压电路、反馈电路（TL431和线性光耦）

asusx81h · 发表于 2017-1-3 21:56:23

新人学习了。谢谢分享。

trinkiclq · 发表于 2018-1-10 18:32:09

本帖最后由 trinkiclq 于 2018-1-10 18:38 编辑

一般3842这样的电路，有几个地方容易坏，1、启动电阻，2、启动电容。3、MOS管的限流电阻（这个电阻阻值很小一般0.33Ω~0.5Ω）您换的是3842的启动电阻。4、mos驱动管

trinkiclq · 发表于 2018-1-10 18:40:44

前段时间修过一台一模一样的机器，可惜不是电源坏，而是主板坏。主板上坏了个芯片。待机电压不够。

[维修经验分享] 换了个82k电阻搞定！
