[维修经验分享] 西门子组合机头内部结构图

  [复制链接]
zhaol1979
已绑定手机
发表于 2014-9-18 09:40:56 | 显示全部楼层 |阅读模式

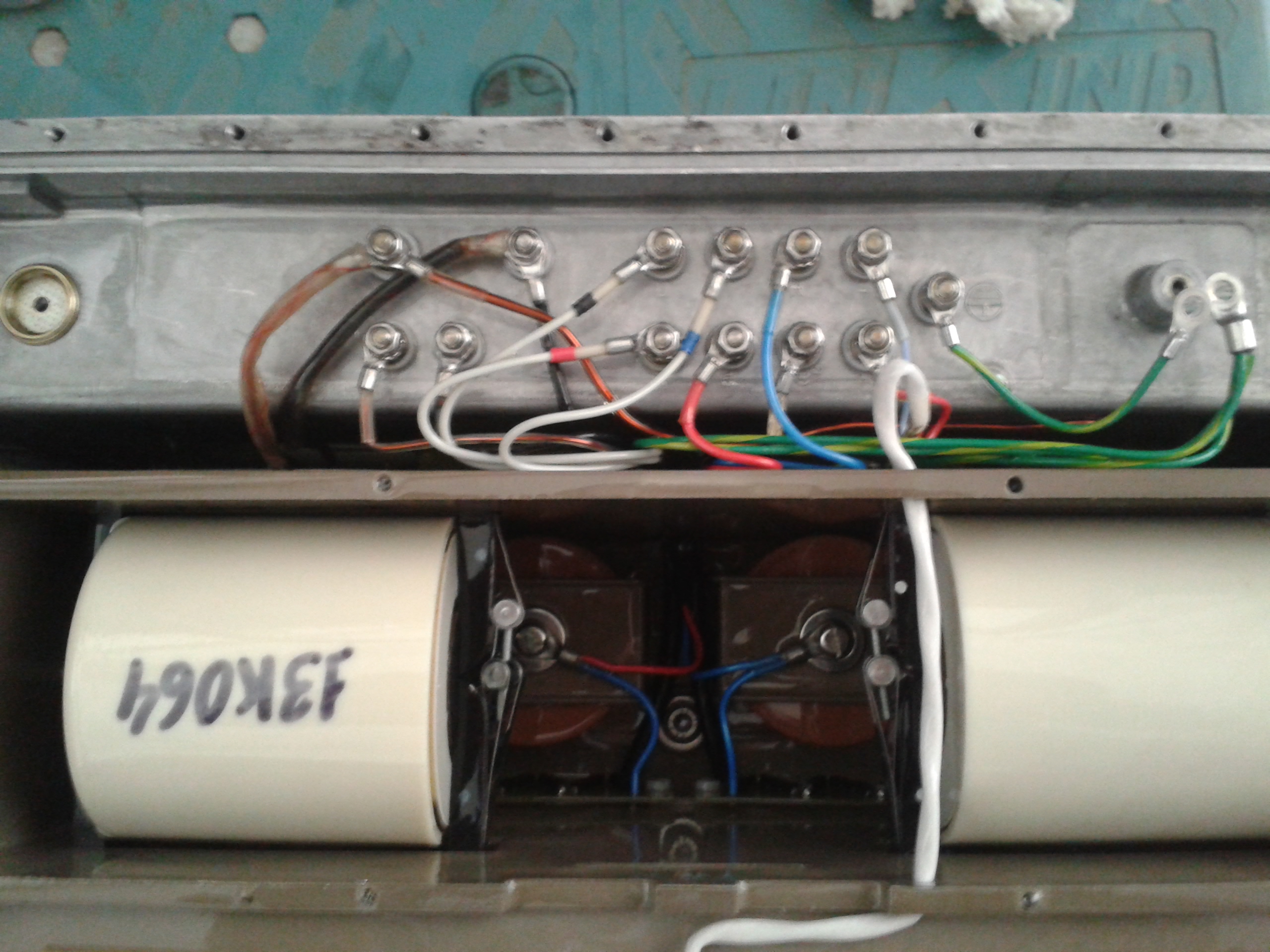

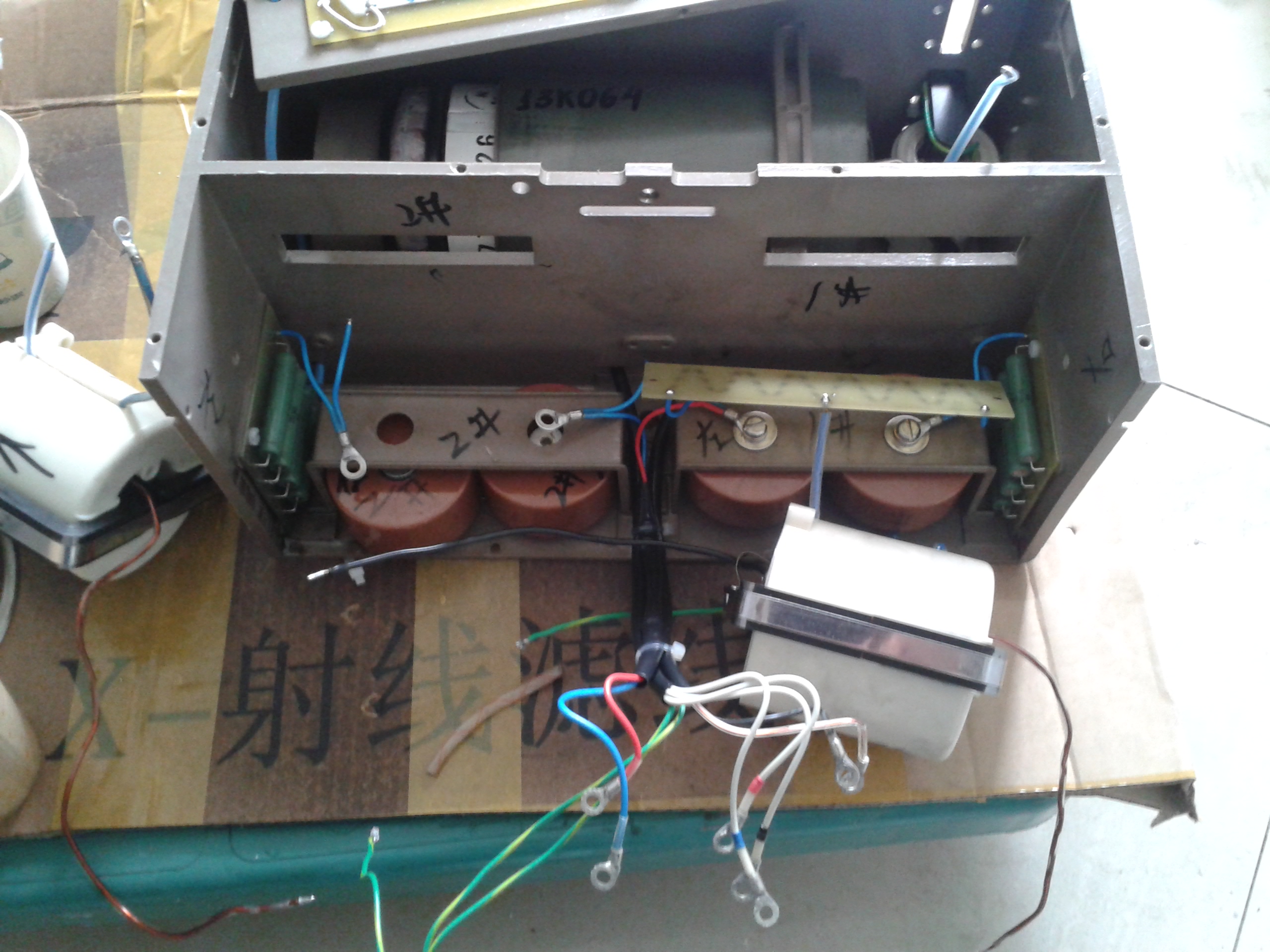

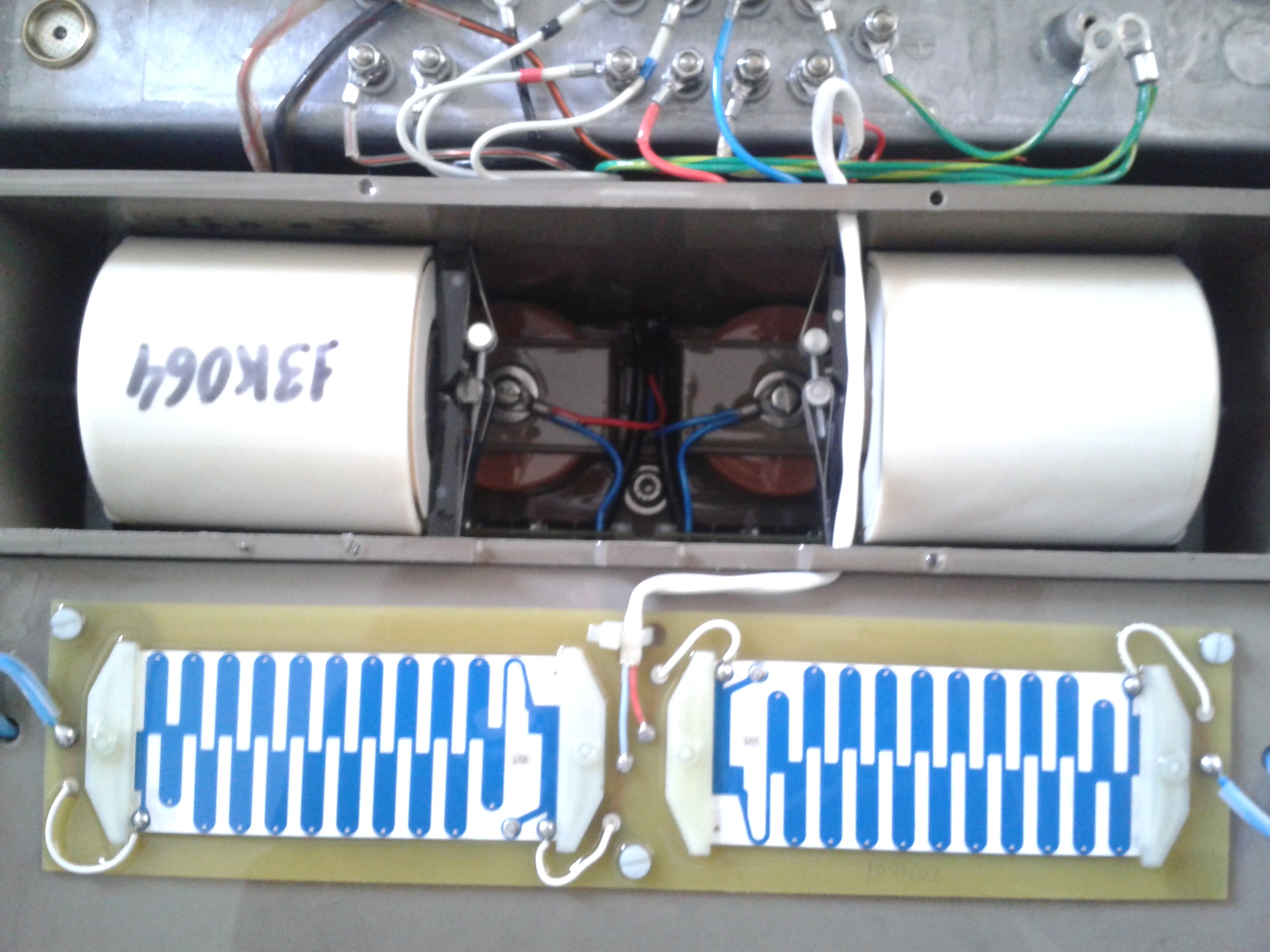

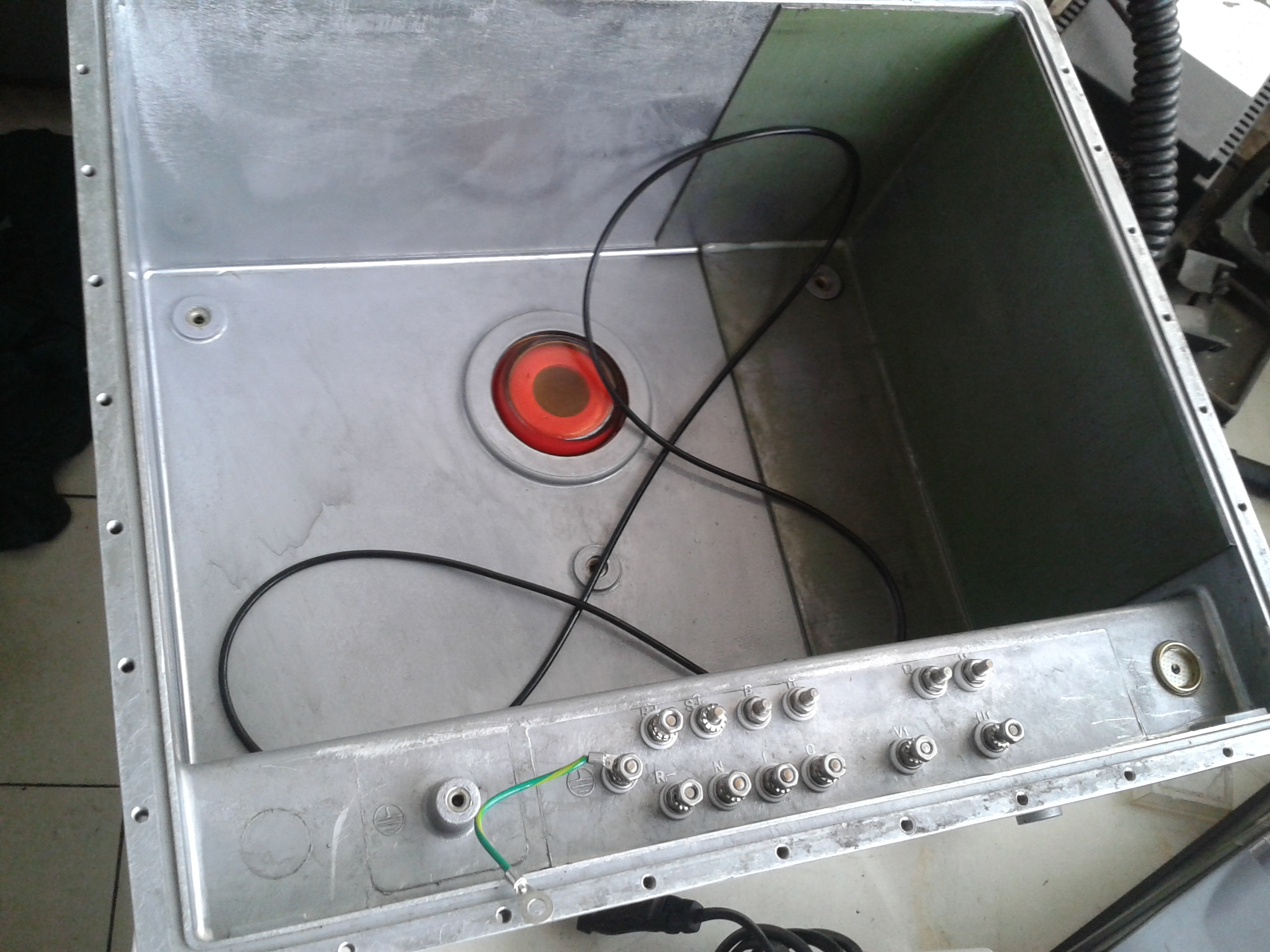

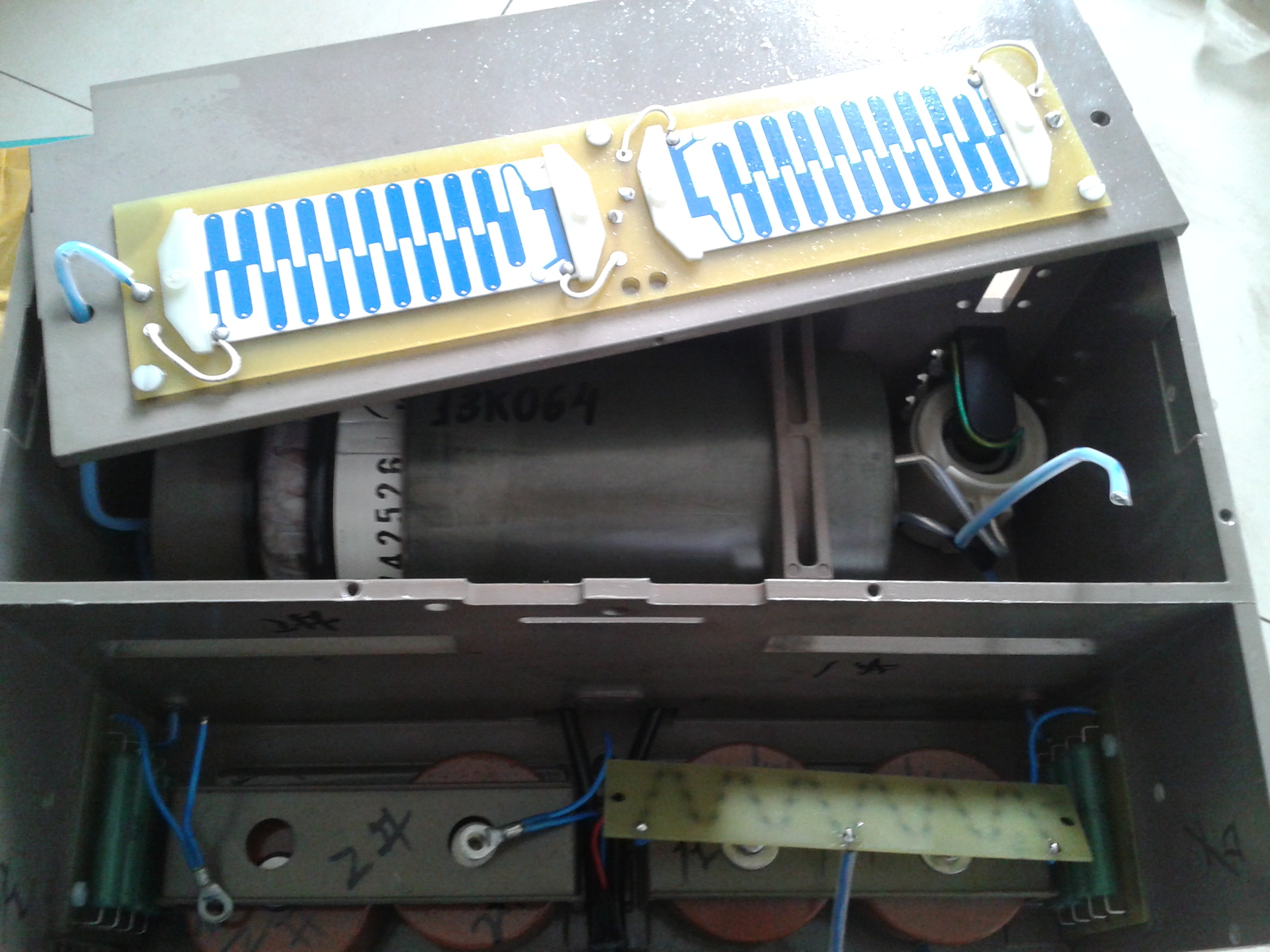

成功修复西门子组合机头，拍下图片与大家分享

20130927_082132.jpg 20130929_085019.jpg 20130927_082132(1).jpg 20130927_082138.jpg 20130929_084957.jpg 20130929_084951(1).jpg 20130929_084951.jpg 20130927_082138(1).jpg
回复

使用道具 举报

发表于 2014-9-18 11:07:56 | 显示全部楼层
图片看不出多少毫安X光机、啥故障、没有球管组件外观图片，再介绍一下更好
回复 支持 反对

使用道具 举报

发表于 2014-9-21 13:39:58 | 显示全部楼层
你拆的够零散的   MM2.5 的管子吧
回复 支持 反对

使用道具 举报

zhaol1979
已绑定手机
 楼主| 发表于 2014-10-8 11:09:24 | 显示全部楼层
plus上的机头，故障高KV报错，整流板击穿，阳极包烧坏，更换二极管重绕线包，机器修复
回复 支持 反对

使用道具 举报

liwenchen
已绑定手机
发表于 2016-4-25 22:50:19 | 显示全部楼层
多拍几张全图过来看下呀
回复 支持 反对

使用道具 举报

发表于 2016-4-26 07:20:20 来自手机 | 显示全部楼层
谢谢分享，～～～～～～～
回复 支持 反对

使用道具 举报

lzzsir
发表于 2016-7-6 17:54:06 | 显示全部楼层
好东东，分享
回复 支持 反对

使用道具 举报

yaoayao
发表于 2019-5-11 07:08:14 | 显示全部楼层
多谢分享，高手
