国产200mA双床双管X机射线弱，mA表才有设定的1/20，难见的故障现象。

短发

徐老师 好细致 赞、

xsq

短发 发表于 2015-5-7 23:49
徐老师 好细致 赞、

谢谢关注回复。
主要是有空慢慢分析，也是乐趣。
可为什么：大焦点时，大小灯丝均亮，变化ma档，灯丝亮度基本没有变化；用小焦点时，看不到灯丝亮呢？
一、原来用大焦点时灯丝电压比小焦点高约1倍（大焦点9伏左右，小焦点4.5伏左右），经大小焦点灯丝串、再经1个灯丝变压器次级降压、限流，所以用大焦点时虽然看见大小焦点灯丝亮，但也是微亮；用小焦点时就看不见大小焦点灯丝亮了。
二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强能观查到灯丝亮；将F0-F2（大焦点灯丝变压器初级）输入220伏电压，看见大小焦点灯丝均非常亮！

xsq

xuweiyf 发表于 2015-5-6 11:39
这样应该是控制部分的问题了，在一档下去时没有切断另一路的预热，增温也有可能没有吧。灯丝有没有变得更亮 ...

判断是高压发生器内部的问题，就简单了，因为里面没有几个元件，肉眼都能观查到。
但费力！如判断错了，就是真的费力不讨好。

NYluobin

1、用外接5--6V直流电源，通过阴极电缆线点亮大小焦灯丝，排除管球测公共线断路。
2、前面的检查，你没有交换阴阳极电缆线，应排除阴极电缆公共线断路。
3、如外围均排除公共线无断路，则，高压变压器内公共线开路。
4、二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强能观查到灯丝亮；将F0-F2（大焦点灯丝变压器初级）输入220伏电压，看见大小焦点灯丝均非常亮！已证实高压变压器内公共线断路。
5、楼主的分析、检查思路清晰。赞！

NYluobin

二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强能观查到灯丝亮；将F0-F2（大焦点灯丝变压器初级）输入220伏电压，看见大小焦点灯丝均非常亮！这一步可以用卡车大灯来替代管球灯丝。
灯丝变压器次级电压12--15V，好像是12V。

xsq

NYluobin 发表于 2015-5-12 22:50
1、用外接5--6V直流电源，通过阴极电缆线点亮大小焦灯丝，排除管球测公共线断路。
2、前面的检查，你没有 ...

谢谢回复讨论。
1、用外接5--6V直流电源，通过阴极电缆线点亮大小焦灯丝，排除管球测公共线断路。
2、前面的检查，你没有交换阴阳极电缆线，应排除阴极电缆公共线断路。
关于1、2两点：我没外接5--6V直流电源，是拨下阴极电缆线高压变压器端测3根互通的，排除阴极电缆线公共线断路。
3、如外围均排除公共线无断路，则，高压变压器内公共线开路。
4、二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强能观查到灯丝亮；将F0-F2（大焦点灯丝变压器初级）输入220伏电压，看见大小焦点灯丝均非常亮！已证实高压变压器内公共线断路。
关于3、4点：是高压变压器内大小焦点灯丝变压器，还是2支高压交换闸灯丝变压器公共线断路，只有拆开高压发生器了。
所以分析、判断一定要拆高压发生器！

xsq

NYluobin 发表于 2015-5-12 22:53
二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强 ...

以上已证明应该是高压发生器内的问题了。
只是有闲功夫，才再试下用小焦点为啥看不到灯丝亮。

xsq

NYluobin 发表于 2015-5-12 22:53
二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强 ...

“灯丝变压器次级电压12--15V，好像是12V。”
实际加到球管灯丝上的电压随ma大小变化，多低于额定电压。

xsq

NYluobin 发表于 2015-5-12 22:53
二、为了证明用小焦点时也能看见大小焦点灯丝亮，将F0-F1（小焦点灯丝变压器初级）输入220伏电压，果真勉强 ...

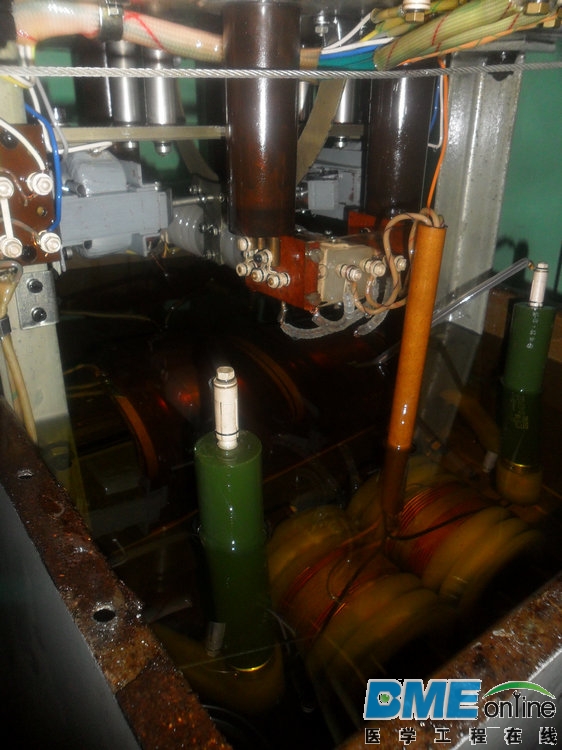

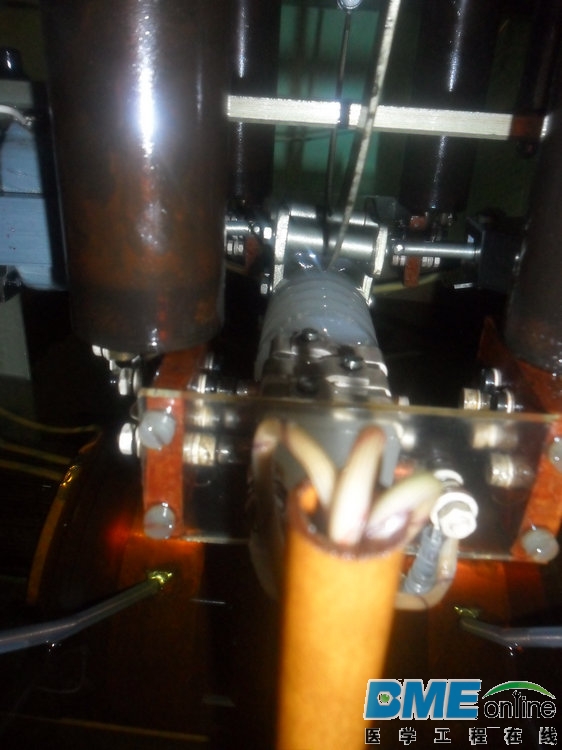

拆高压发生器前：
一、要多方判断确定；
二、要作好拆开、修复的准备：
1、环境干净、不杂乱。
2、吊装方式及设备。
3、怀疑要更换的元器件及使用的工具。
4、维修时间尽量短，修复及装回。当时修不了也要将吊出来的部分放回油里。
5、尽量不要将灯丝变压器、高压变压器吊出高压油面（因加高压绝缘油时高压变压器是经真空处理的）。

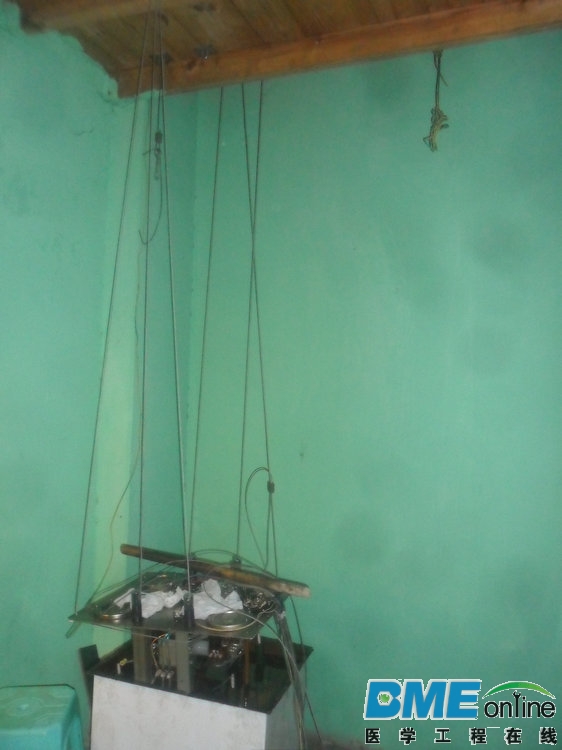

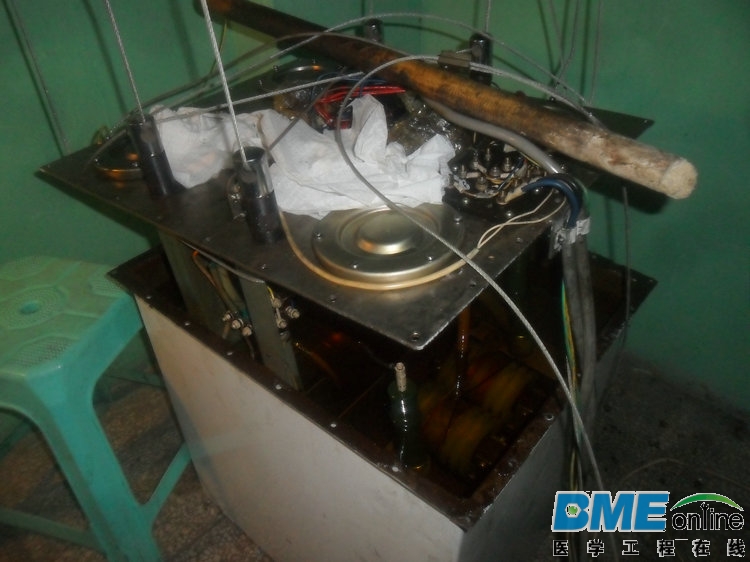

此种钢丝吊法相当于多个滑轮组，升、降简易、轻松，取材简便。

xsq

短发 发表于 2015-5-7 23:49
徐老师 好细致 赞、

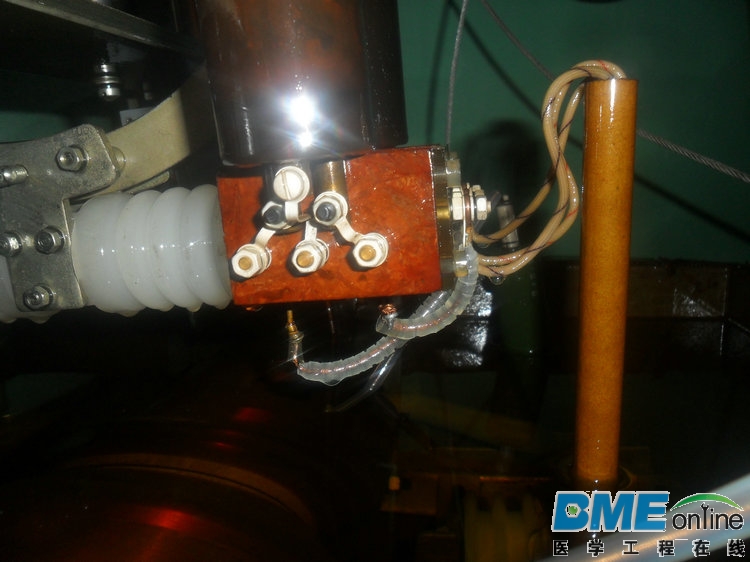

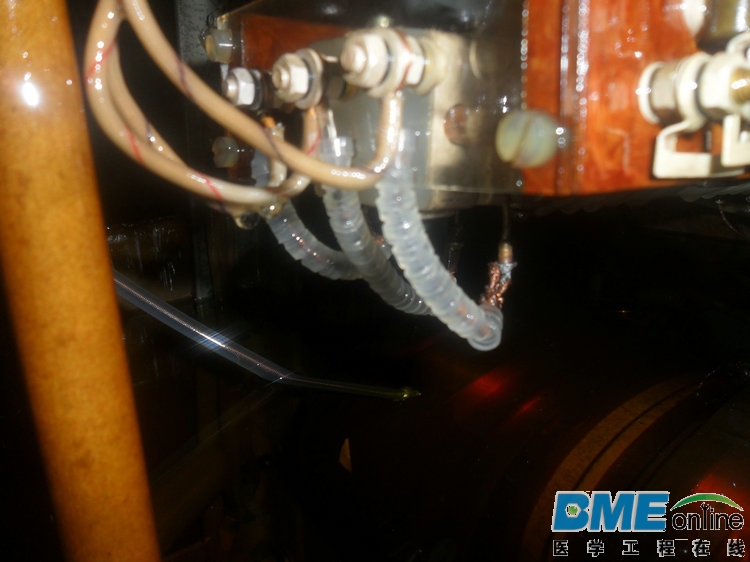

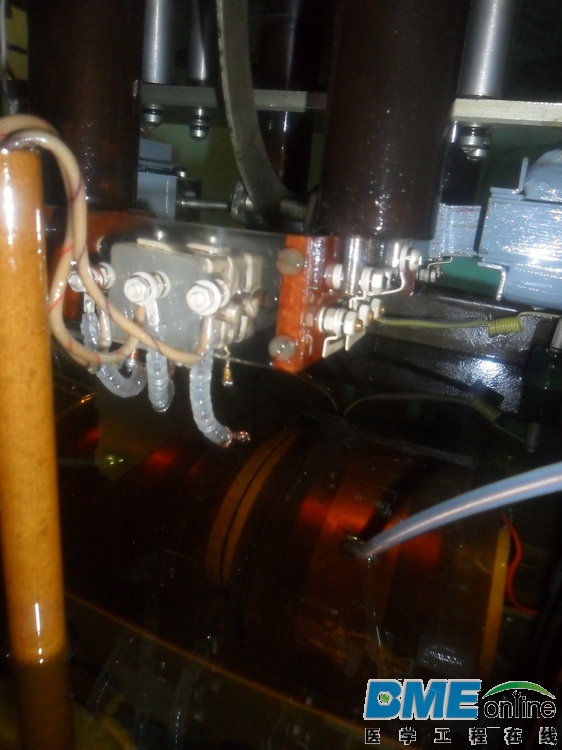

从最后图片可以看出，确实是大小焦点灯丝变变压器公共端线头脱落。












以上是早期的产品，高压交换闸每吸、放1次，大、小焦点及公共端引线均要随着摆动，时间长了，难免会脱、断。
现在的高压发生器内交换闸动作时，所有引线均不会动。
