自制一种台式血压计上盖防脱位装置

宁波冯工


    一 种 台 式 血 压 计 上 盖 防 脱 位 装 置


所属技术领域：
      本实用新型涉及一种防止台式血压计上盖与底座脱位的装置。

背景技术：
      目前市面上常见的汞柱式台式血压计，上盖的开启、闭合是通过左右两个铰链轴分别与底座两侧轴孔相连实现的。当使用频率高，上盖、底座机械变形后，很容易发生血压计上盖与底座脱位分离的常见故障，无法保证示值管垂直，使血压计不能正常使用。

发明内容：
      为了克服现有大多数台式血压计上盖与底座容易脱位分离的不足，本实用新型提供一种台式血压计上盖防脱位装置，该装置很好地解决台式血压计上盖脱位问题，更好地响应血压计国家标准《GB 3053-93》技术要求第2条（血压计的外壳应坚固，各部件连接可靠）和第10条（台式血压计上盖和底座应扣合可靠、开启灵活，上盖开正后，示值管应垂直，允许偏差为2°）。

      本实用新型解决其技术问题所采用的技术方案是：大头带轴螺丝１、平头螺丝2、铰链板3、防松动螺帽4组成血压计上盖５、血压计底座６连接、开启的铰链，且大头带轴螺丝１的头部直径大于血压计底座６侧面轴孔内径。

      本实用新型的有益效果是，本装置确保台式血压计上盖与底座连接、扣合可靠、开启灵活，杜绝台式血压计在日常使用中常见的上盖脱位故障，延长使用寿命，设计合理、结构简单，对现有市场上大多数型号血压计可兼容改造，简单方便，费用低廉，效果明显，有推广应用价值。

附图说明：
      下面结合实施例构造图对本实用新型进一步说明。

      附图是本实用新型的实施例构造图。

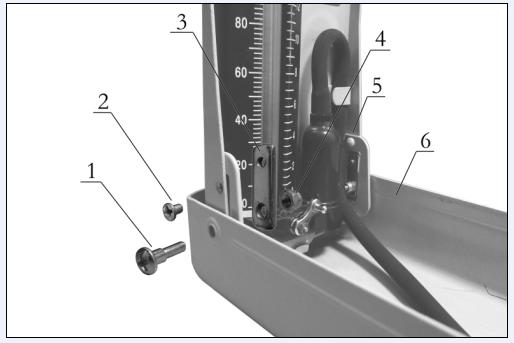

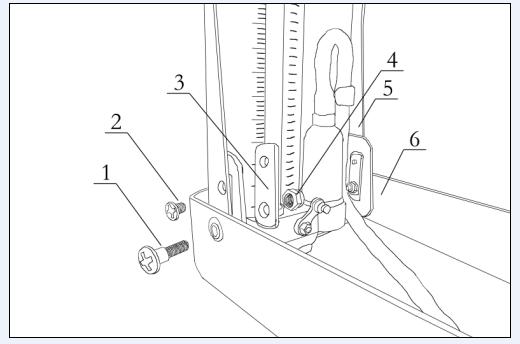

      附图中大头带轴螺丝１、平头螺丝2、铰链板3、防松动螺帽4、血压计上盖５、血压计底座６。

具体实施方式：
      在附图所示实施例中，平头螺丝2把铰链板3与血压计上盖５紧固，大头带轴螺丝１通过血压计底座６侧面轴孔、血压计上盖５侧面轴孔、铰链板3，用防松动螺帽4紧固。
      大头带轴螺丝１、平头螺丝2、铰链板3、防松动螺帽4组成血压计上盖５、血压计底座６连接、开启的铰链，且大头带轴螺丝１的头部直径大于血压计底座６侧面轴孔内径。
      血压计另一侧同样上述装置。

宁波冯工

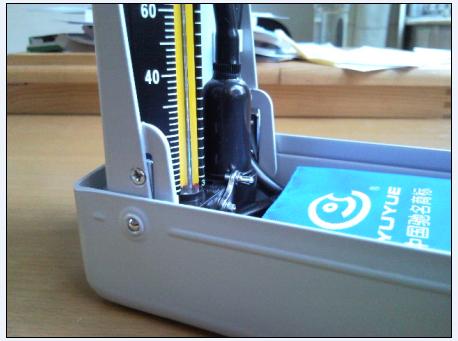

      上图是目前市面上常见血压计的上盖铰链方式。
      其实在医院设备科的工程师都深有感触，血压计很大一部分故障就是上盖脱位的故障。
      医疗机构里的血压计使用频率高，人手杂，不同于家庭使用，很多血压计上盖脱位后即使装回，也用不了几天，因为上盖与底座两侧的间隙变型增大。有些同行是用榔头敲打底座两侧试图紧凑链接，但效果都不佳，反而恶性循环，更影响血压计的正常使用。

宁波冯工

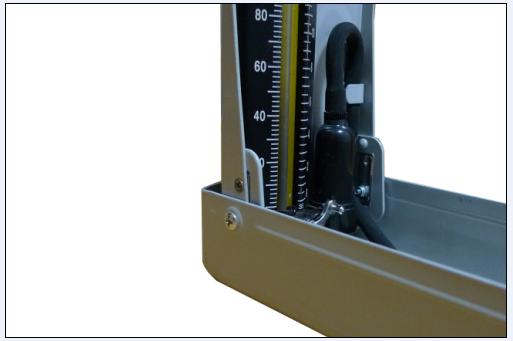

      这是我改造后的上盖放脱位血压计，彻底杜绝血压计中令人厌恶的上盖脱位问题，对现有市场上大多数型号血压计可兼容改造，简单方便，费用低廉。
      全套改造装置配件我到时放论坛商店供大家积分兑换试用。http://bbs.bmeol.com/plugin.php?identifier=gifts&module=gifts&item=new
      该台式血压计上盖防脱位装置已申请专利，为了更好推广，欢迎专业厂家联系我，我会以合理价格出让。所得转让费用也是为了我们网站能更好的运转下去。
