瓦里安 PaxScan 4343R 故障分析

显示全部楼层 · 发表于 2015-11-30 19:38:31

本帖最后由 ll11277 于 2015-11-30 19:36 编辑

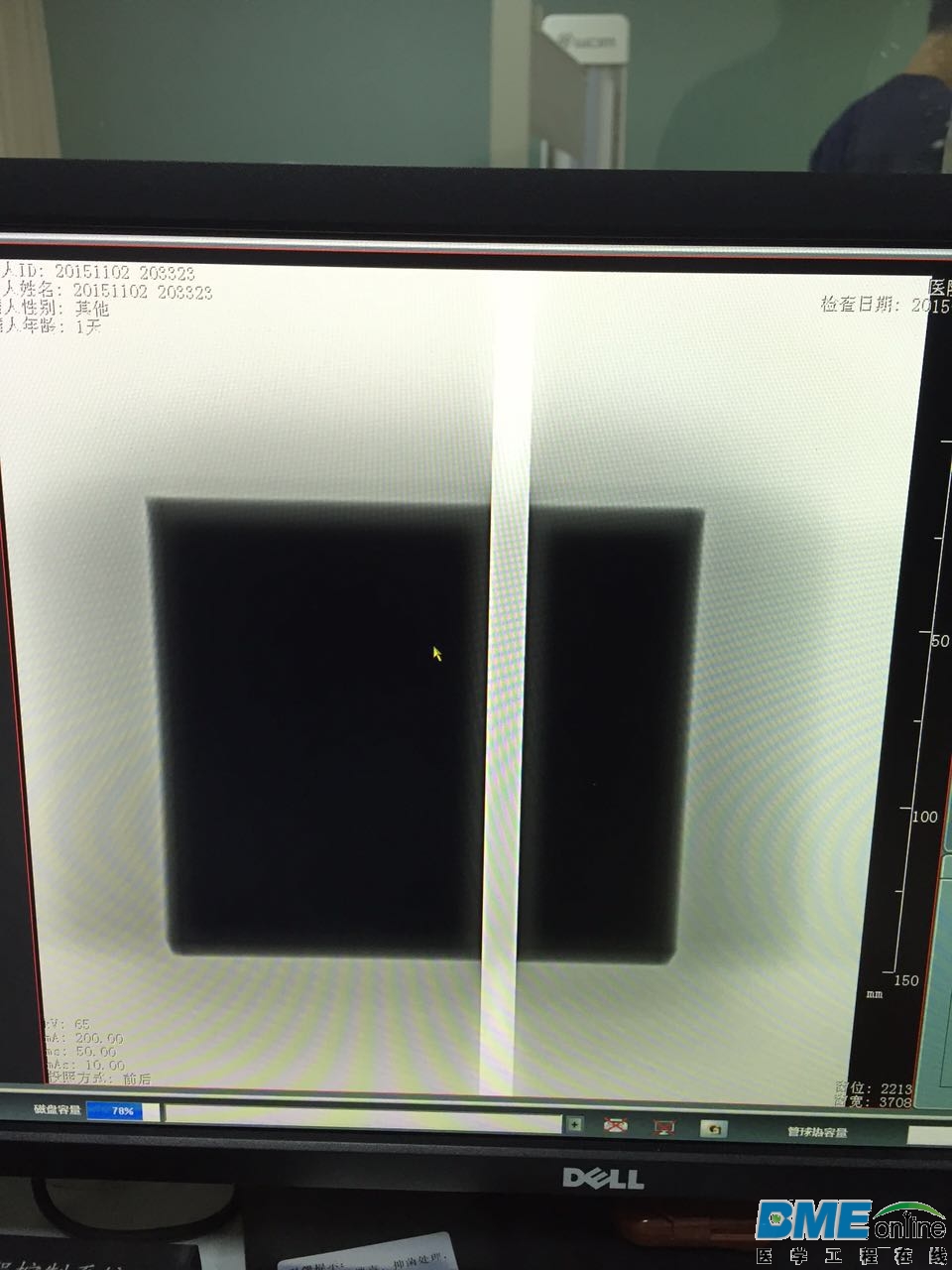

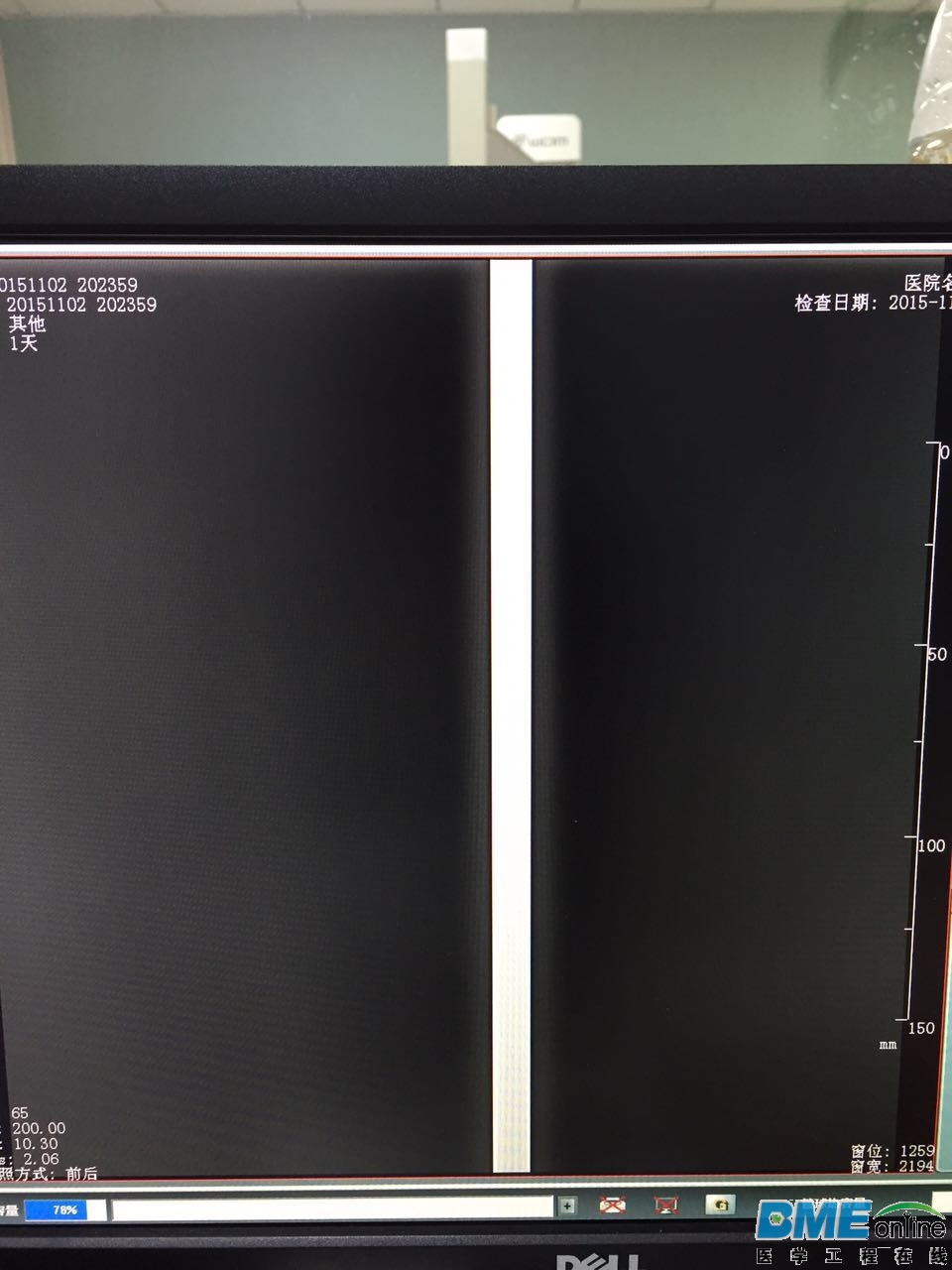

求瓦里安4343R 探测器资料，分析探测器图像中间有1cm宽坏道原因。

现在要分析产生坏道的原因，我能找到的资料太少，这里只能上传几张照片抛砖引玉，希望有大神能提供资料，大家研讨一下。

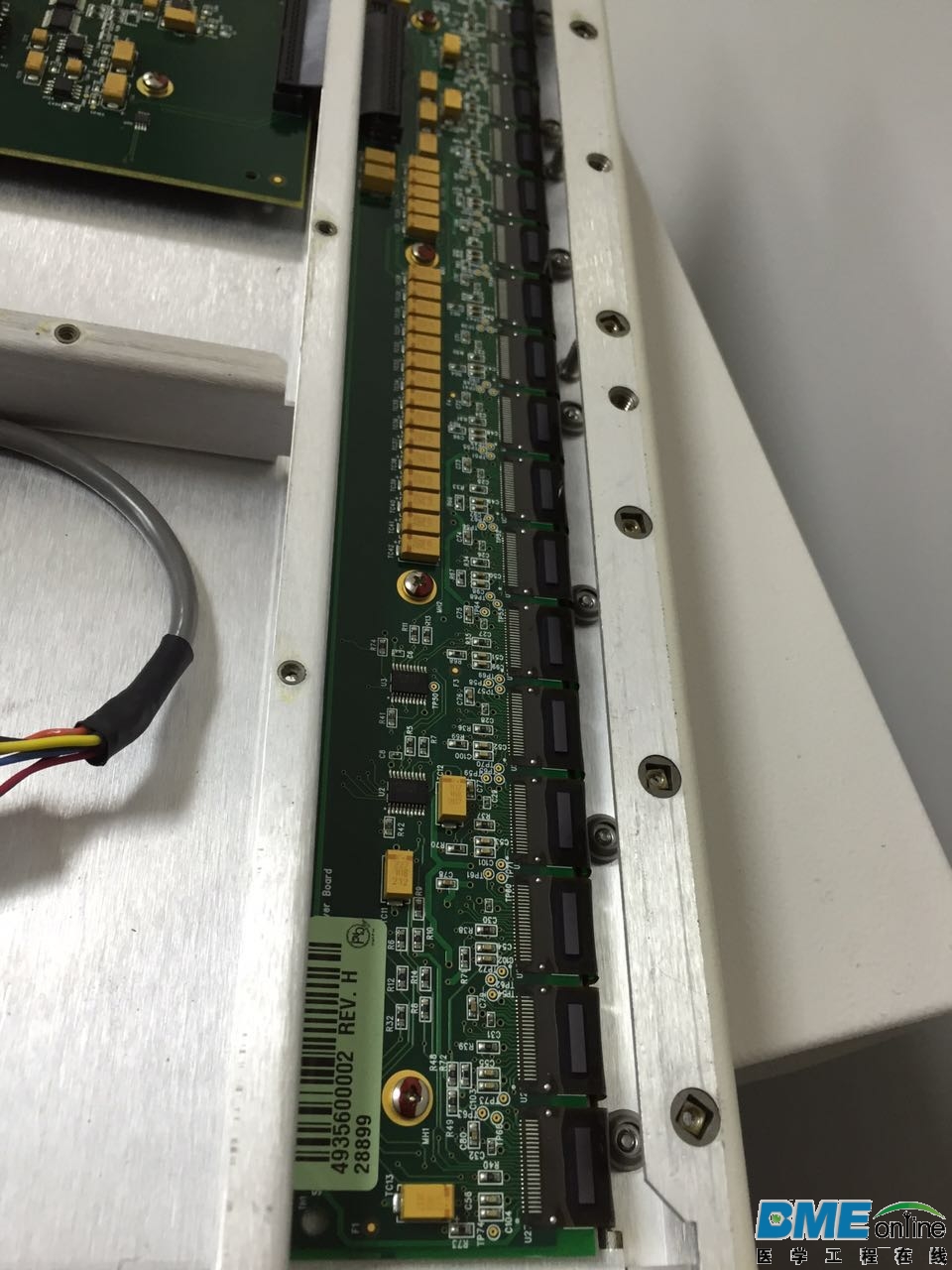

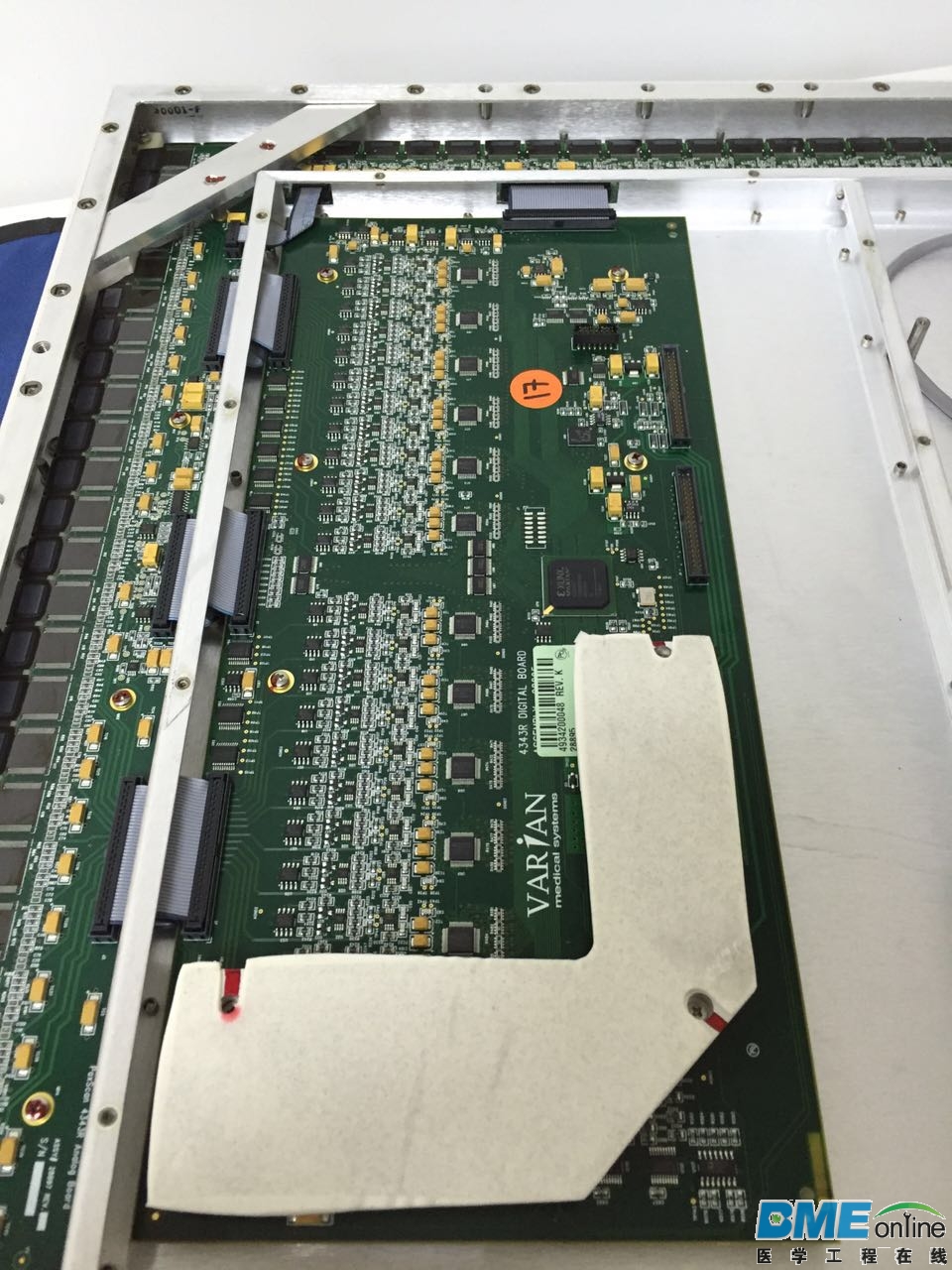

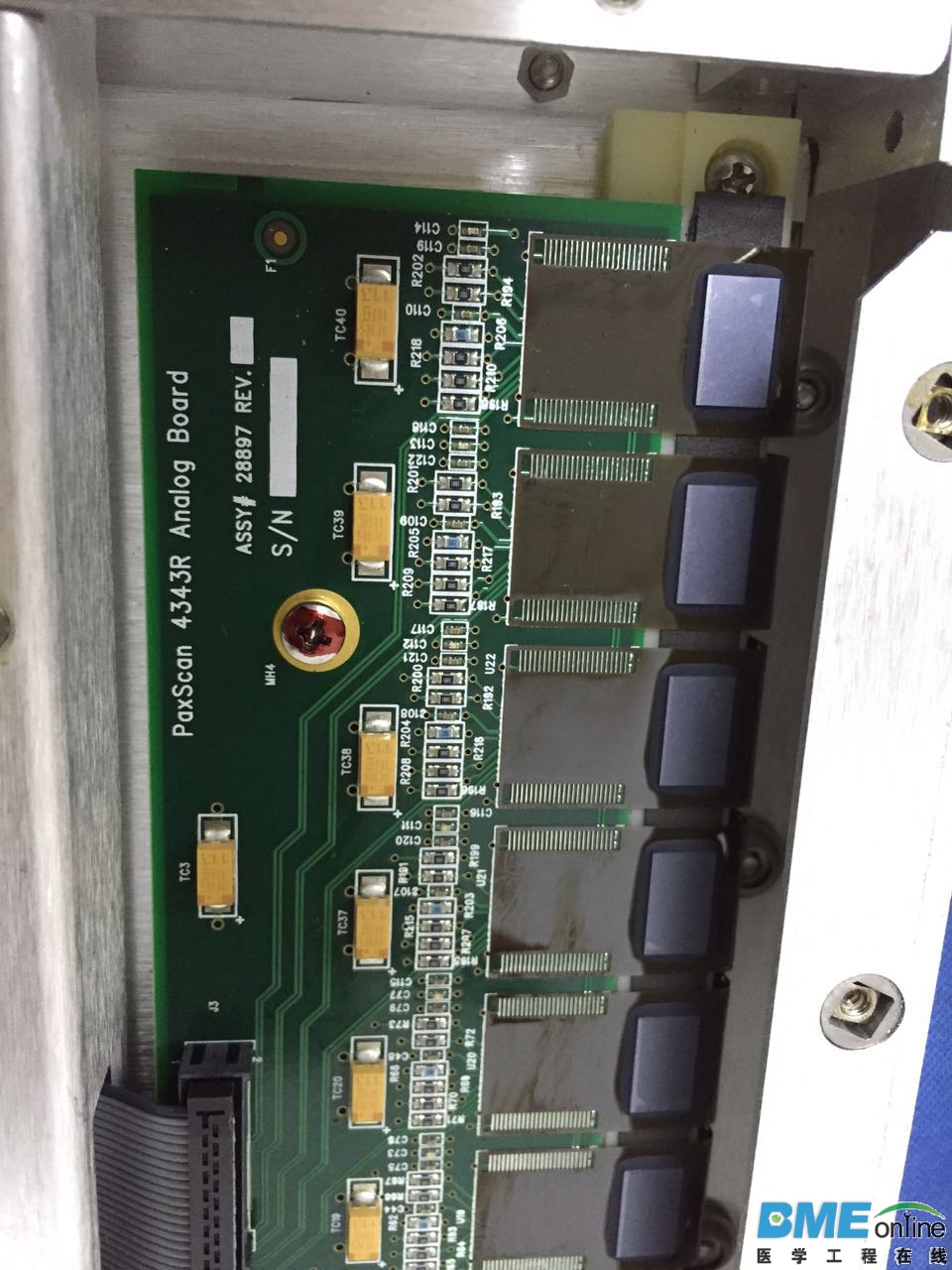

非晶硅探测器结构及其成像原理:（间接转换）分碘化铯（CsI）+非晶硅和硫氧化钆GOS+非晶硅，，结构由碘化铯闪烁体层、非晶硅光电二极管阵列、行驱动电路以及图像信号读取电路四部分。与非晶硒平板探测器的主要区别在于荧光材料层和探测元阵列层的不同，其信号读出、放大、A/D转换和输出等部分基本相同。
