拆解MS-923D CCD摄像头-内部板件图

王存航 · 发表于 2016-1-18 13:33:20

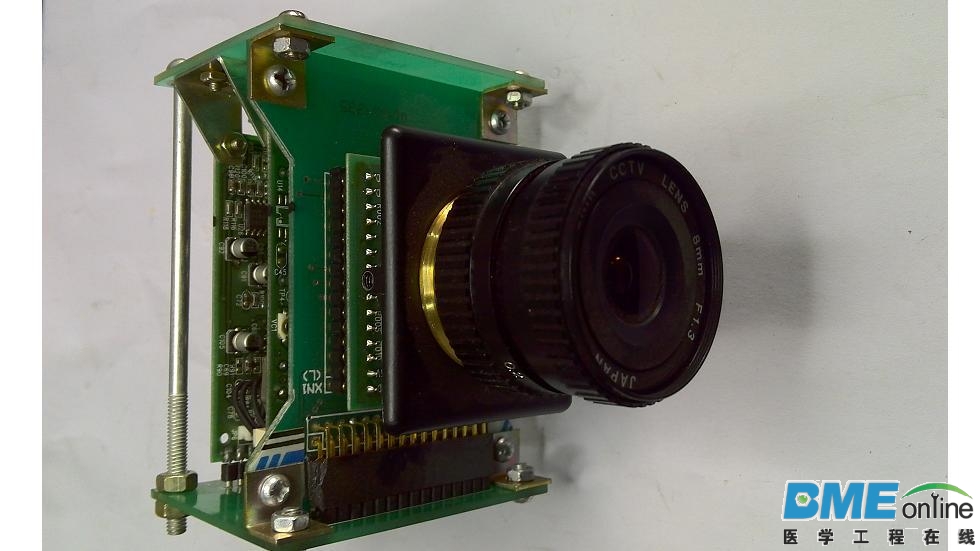

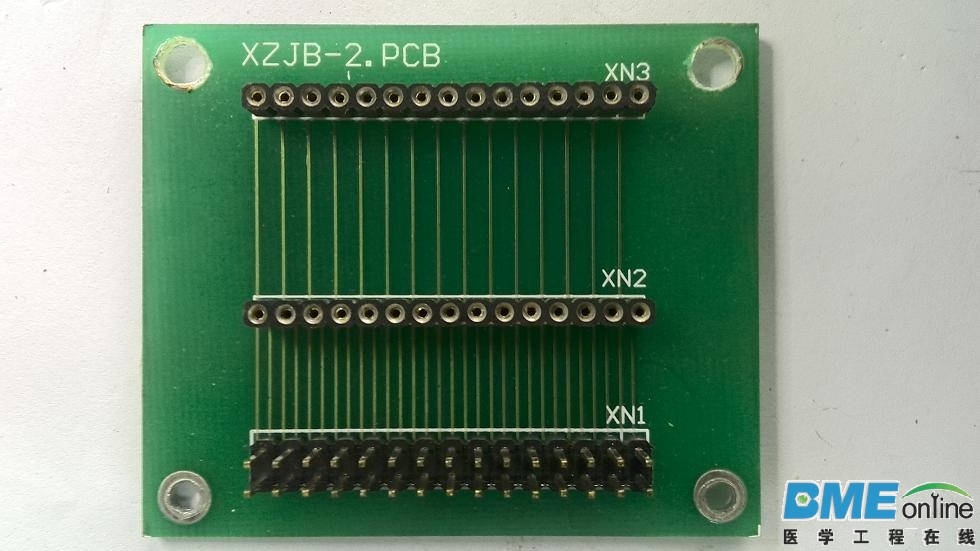

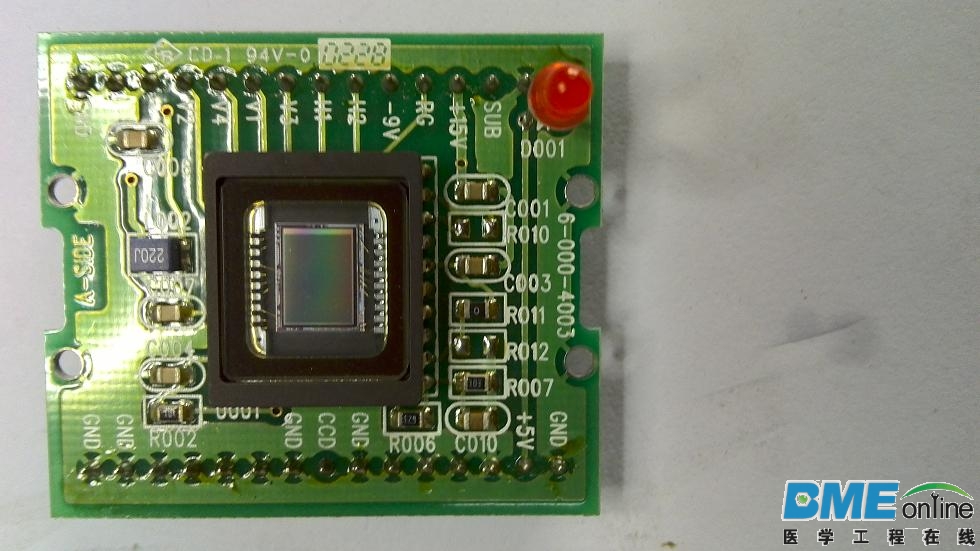

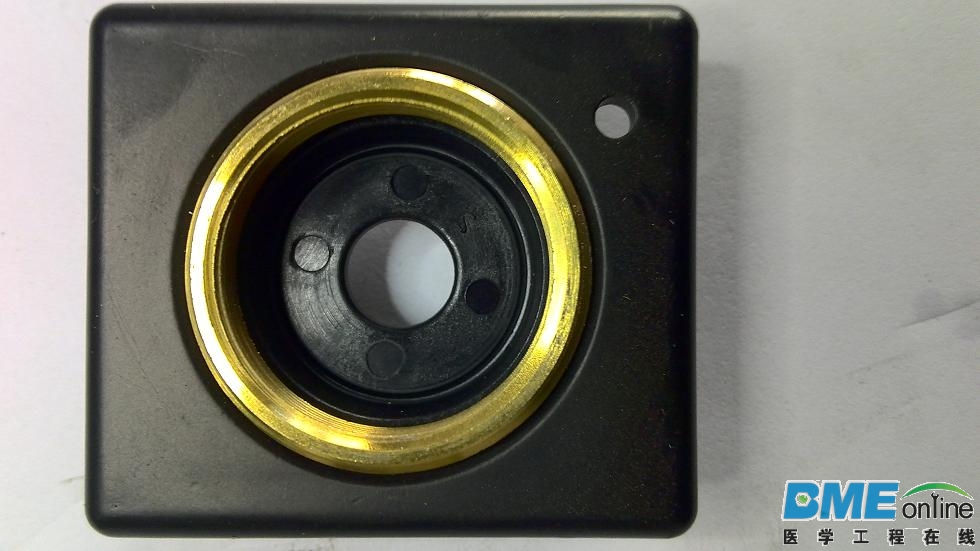

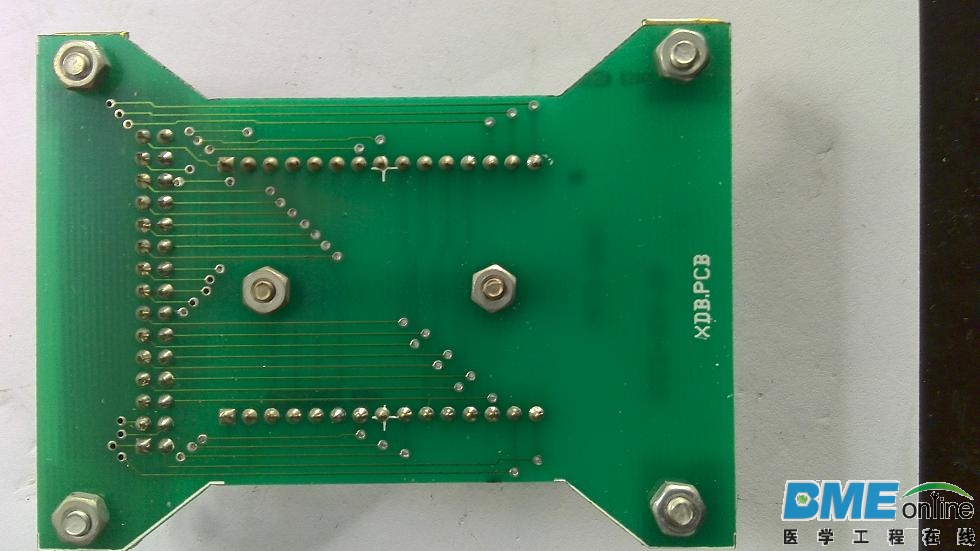

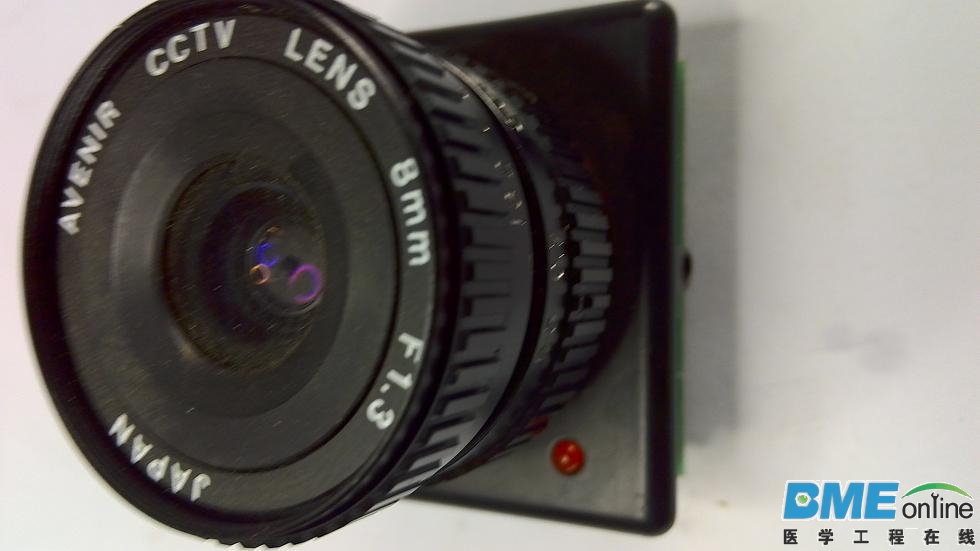

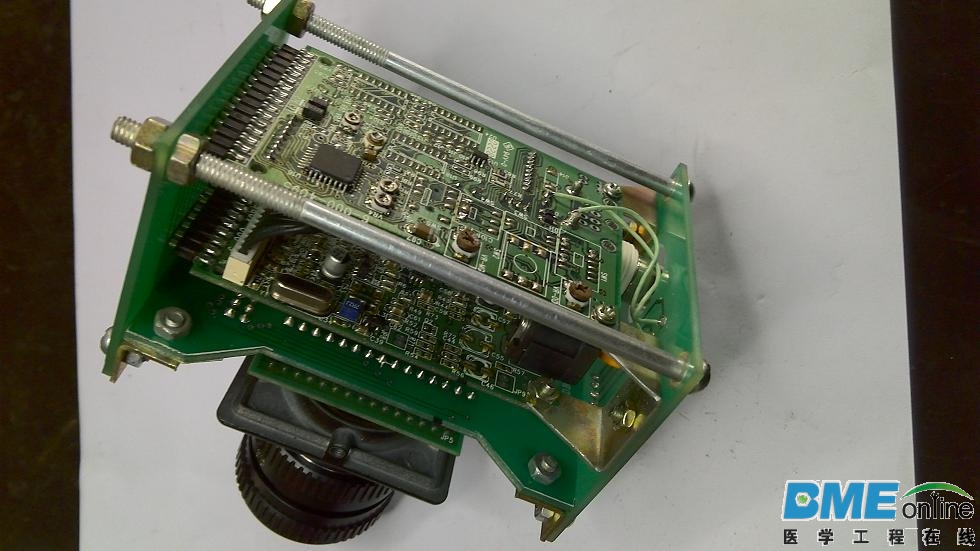

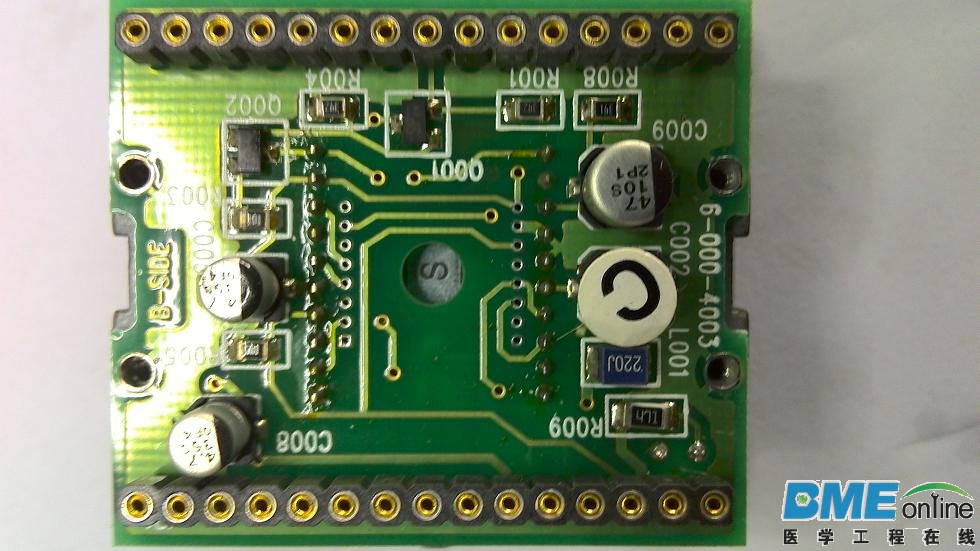

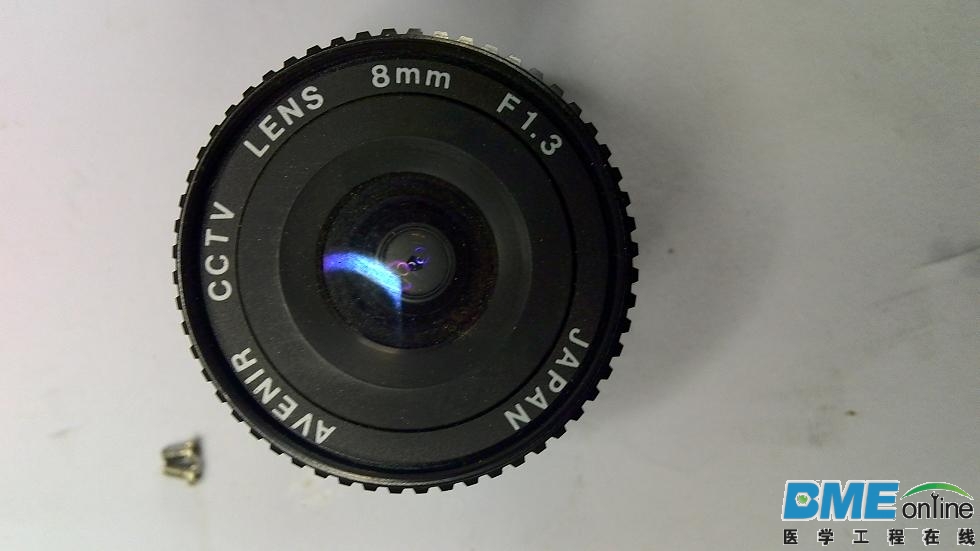

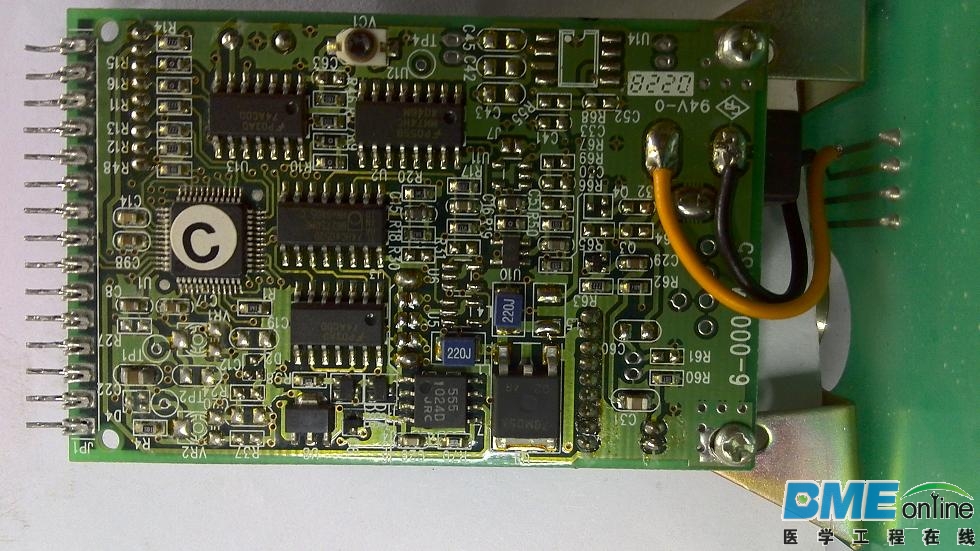

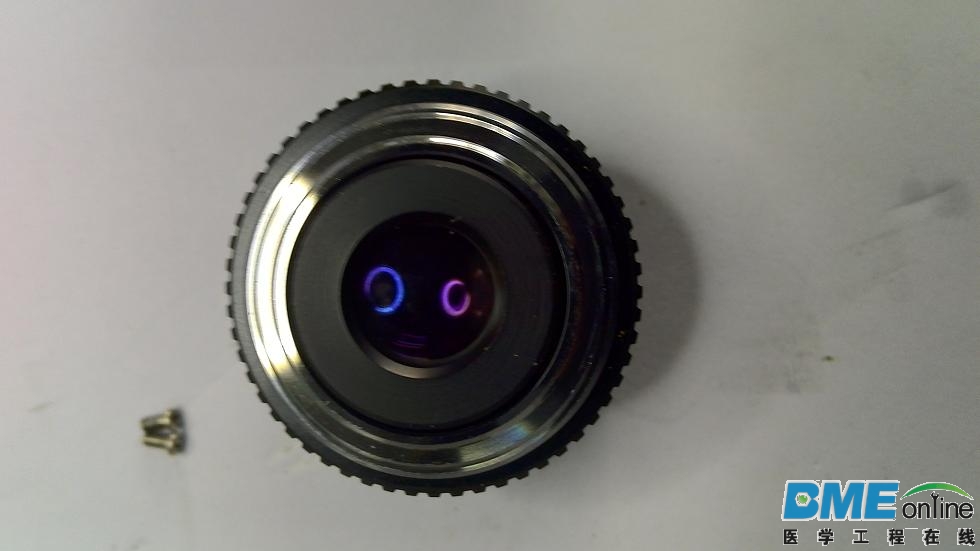

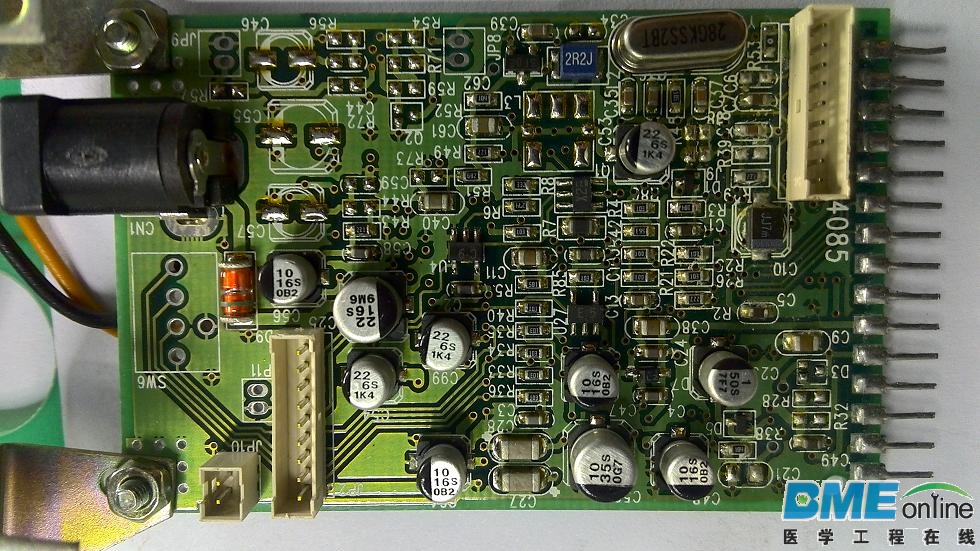

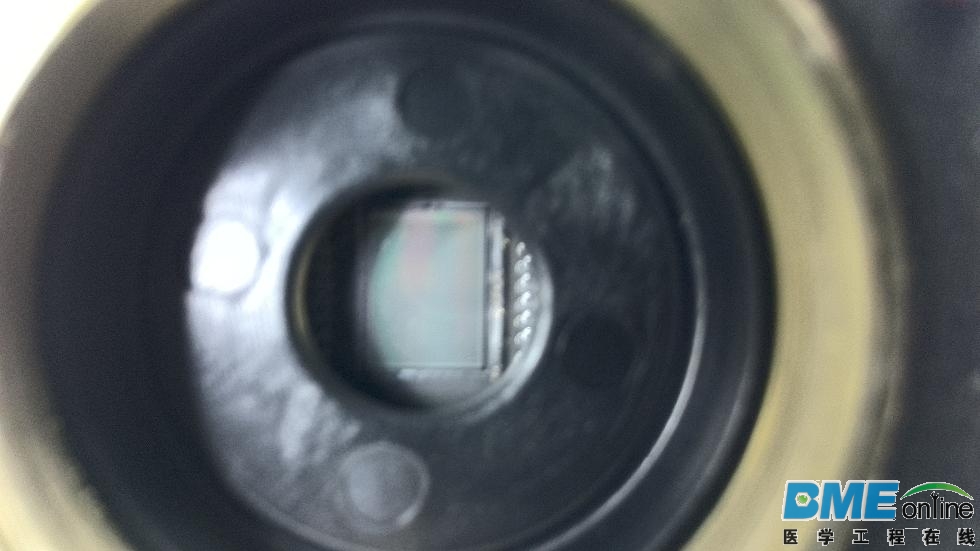

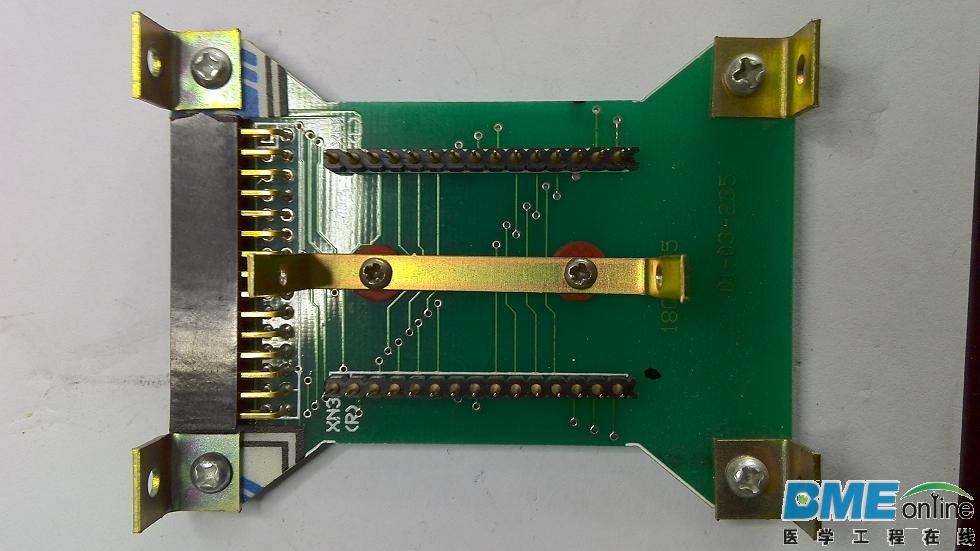

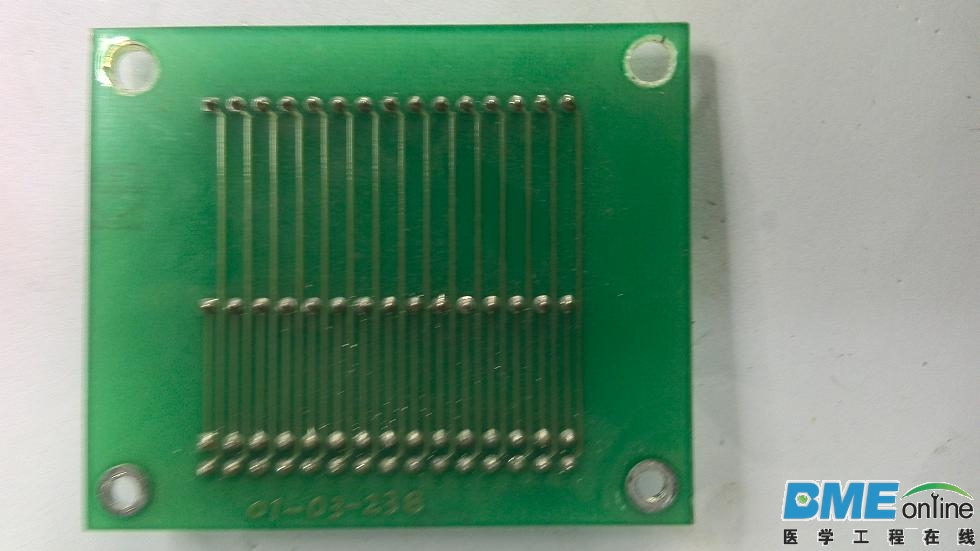

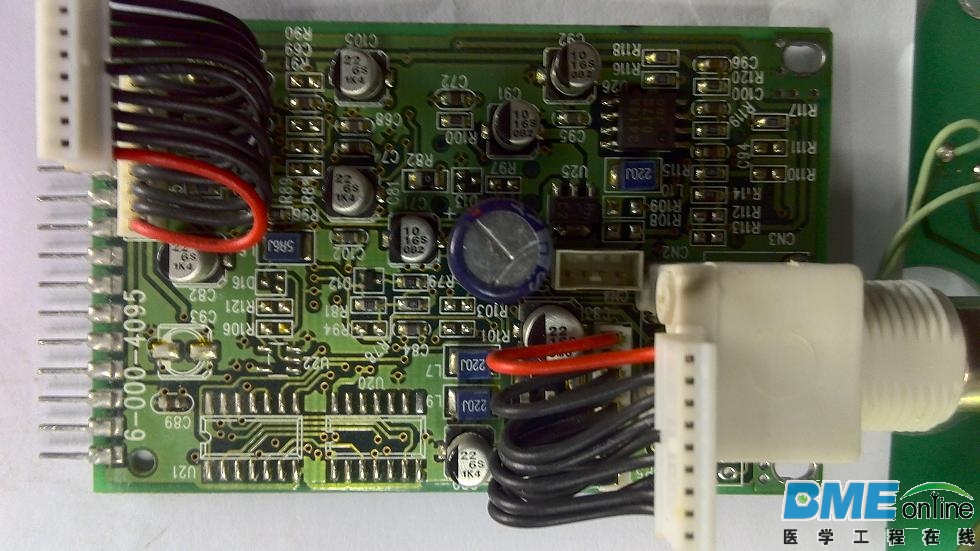

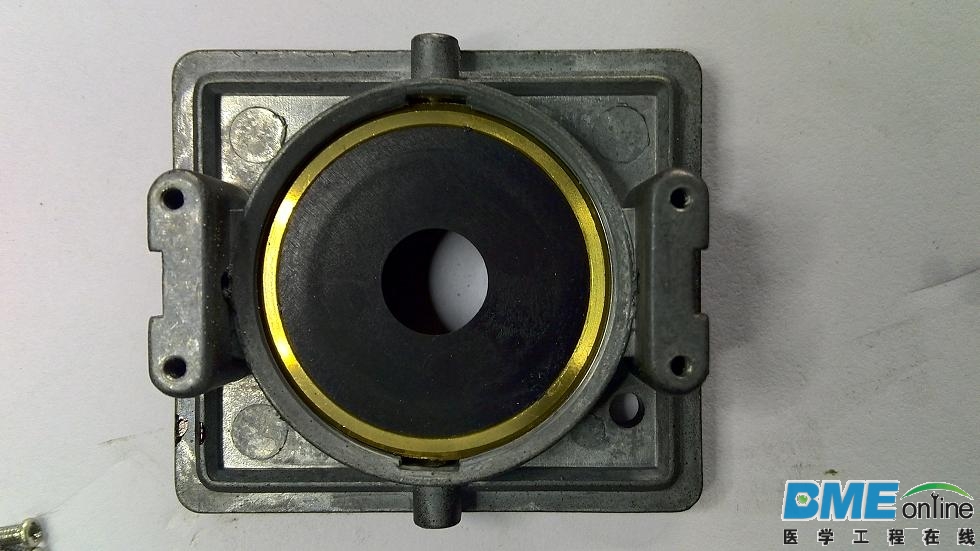

拆解如图：

fengd · 发表于 2016-1-18 15:26:41

不错谢谢分享下次拆来看看

南国知心 · 发表于 2016-1-18 20:08:08

不错，是什么故障啊？

王存航 · 发表于 2016-1-18 20:32:32

南国知心发表于 2016-1-18 20:08
不错，是什么故障啊？

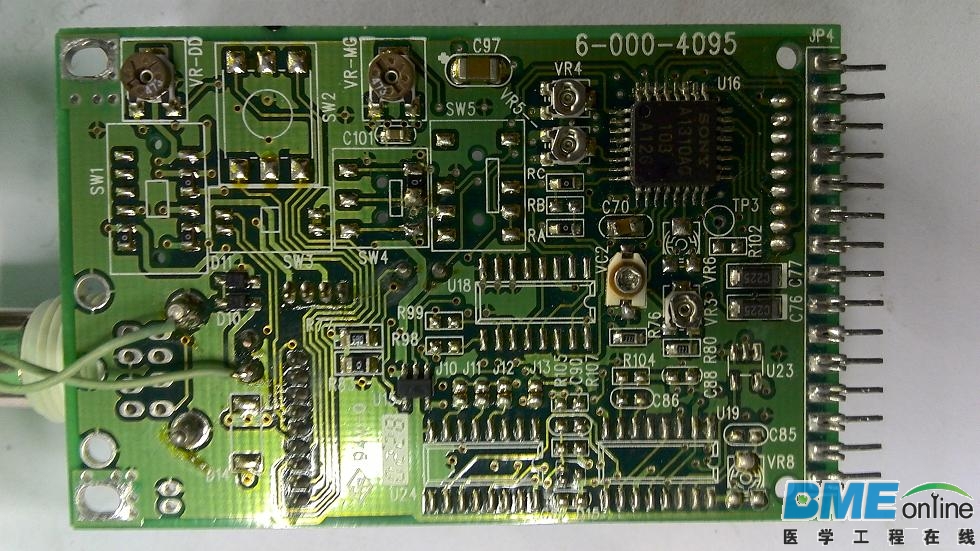

图像时有时无、并伴有有图像时模糊不清、测试供电正常、时钟信号正常、怀疑接触问题、敲击板件无效、追查信号到U16支、最终通过补焊第14张图片上的U16芯片后、试机故障排除，谢谢版主的关注。

南国知心 · 发表于 2016-1-19 08:03:51

王存航发表于 2016-1-18 20:32
图像时有时无、并伴有有图像时模糊不清、测试供电正常、时钟信号正常、怀疑接触问题、敲击板件无 ...

工作细致，思路清晰，由外到内，由易到难！明年医工在线课堂开课，希望王工能给大家讲讲维修经验。

馨竹新疆 · 发表于 2016-2-26 17:02:42

非常厉害！！！板级维修！！！！
