史塞克腔镜屏幕显示红色横向干扰维修方法

cy2011 · 发表于 2016-2-15 16:15:09

本帖最后由 cy2011 于 2016-2-15 16:50 编辑

前些日子接到手术室报修，史塞克的腔镜屏幕显示红色条纹干扰，到了现场之后情况如下：

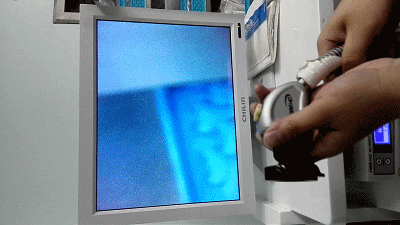

维修前

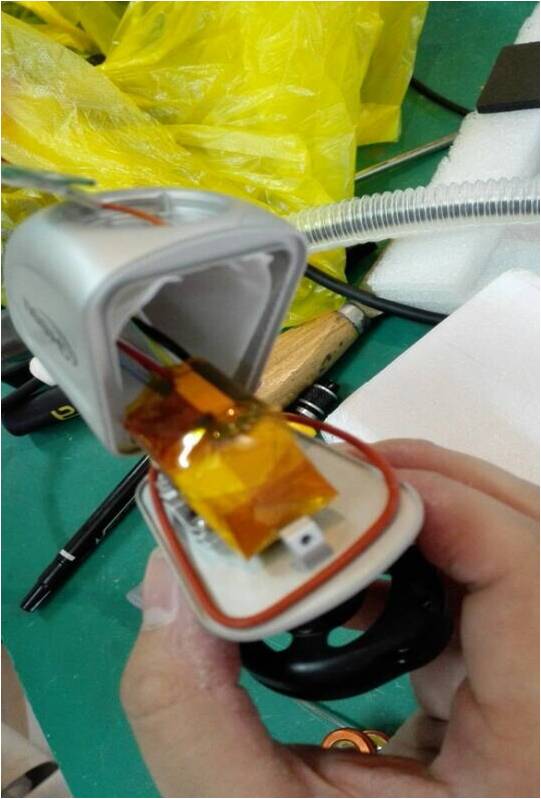

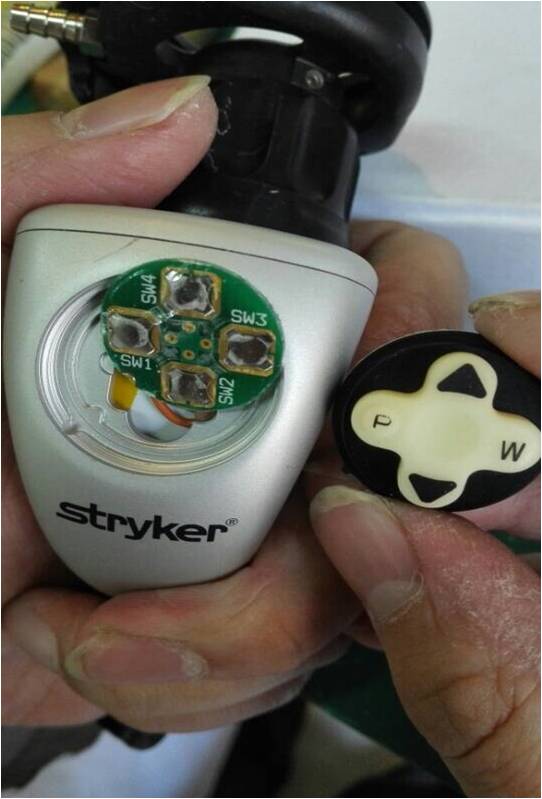

检查发现，排除后面连接线故障，发现就是镜头手柄下连接线的问题，晃动手柄时，干扰现象明显，我们先是怀疑镜头内部有问题，打开镜头，图片如下（忽略我那粗糙的大手）：

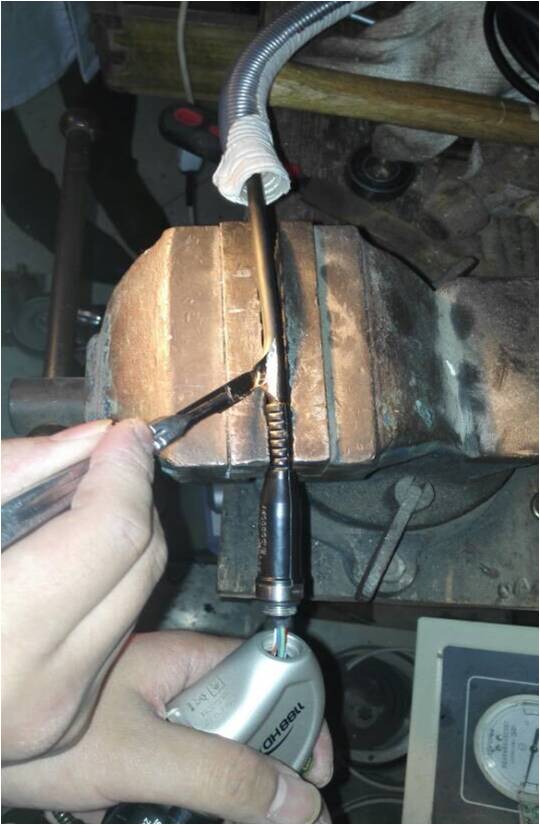

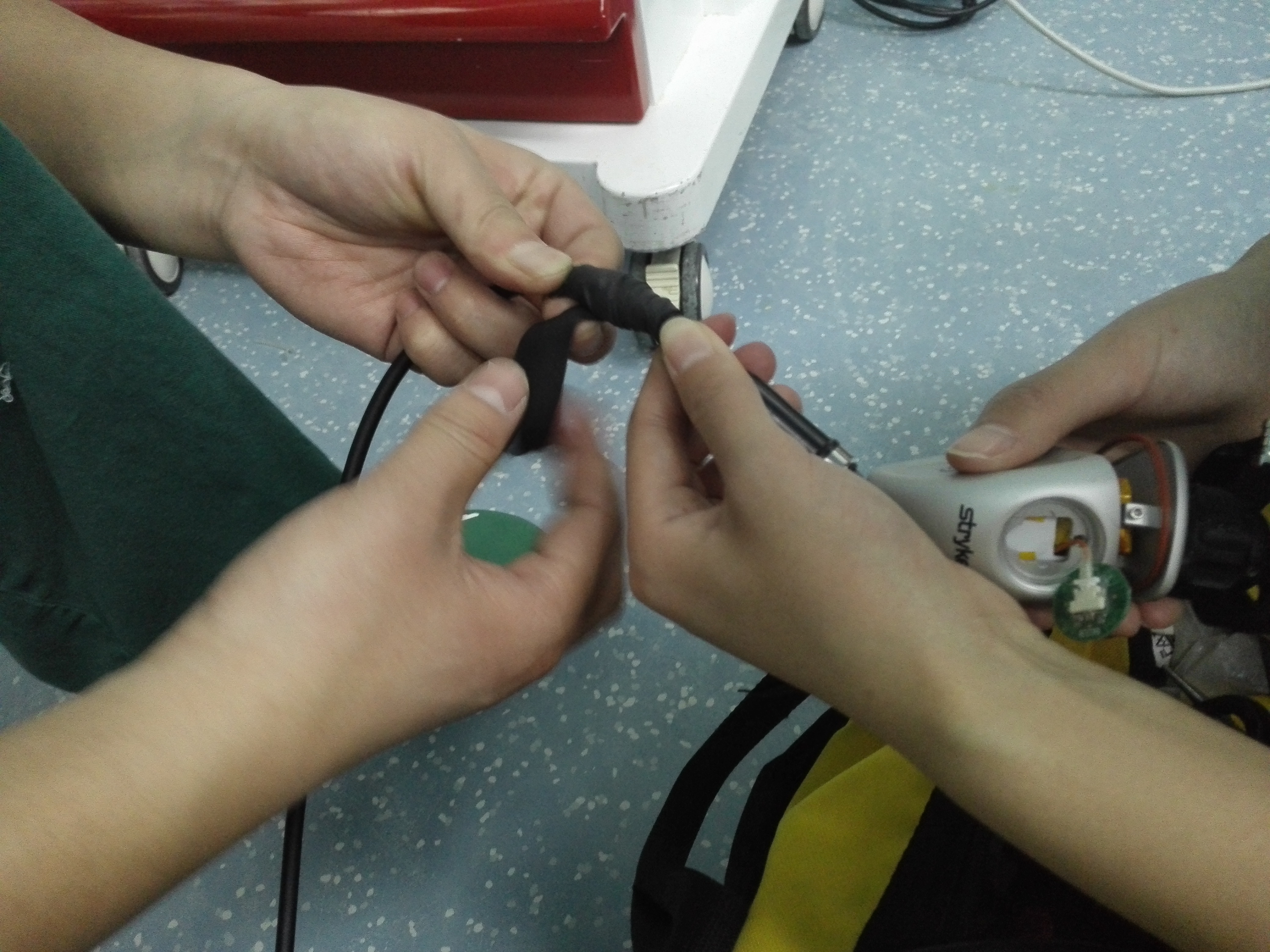

没发现什么问题，和同事讨论后，初步判断是手柄下的连接线屏蔽线损坏，看看我们判断到底对不对呢？我们小心翼翼的给连接线做了个“小手术”。
如图：

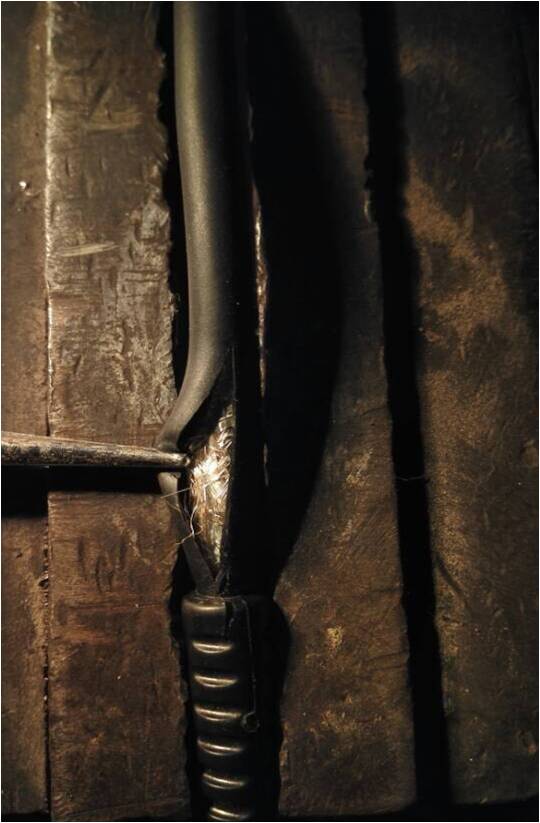

给细节放大后，印证了我们的设想，确实是屏蔽层碎裂了。咨询了一下厂家，得知厂家的维修就是直接换一个新线，价格不菲啊，不由得一阵心痛，
医院是我家嘛~哈哈。遂想自己搞定咨询了一下前辈，之前用的铜导线缠绕做屏蔽层的先例，我们决定试一试。

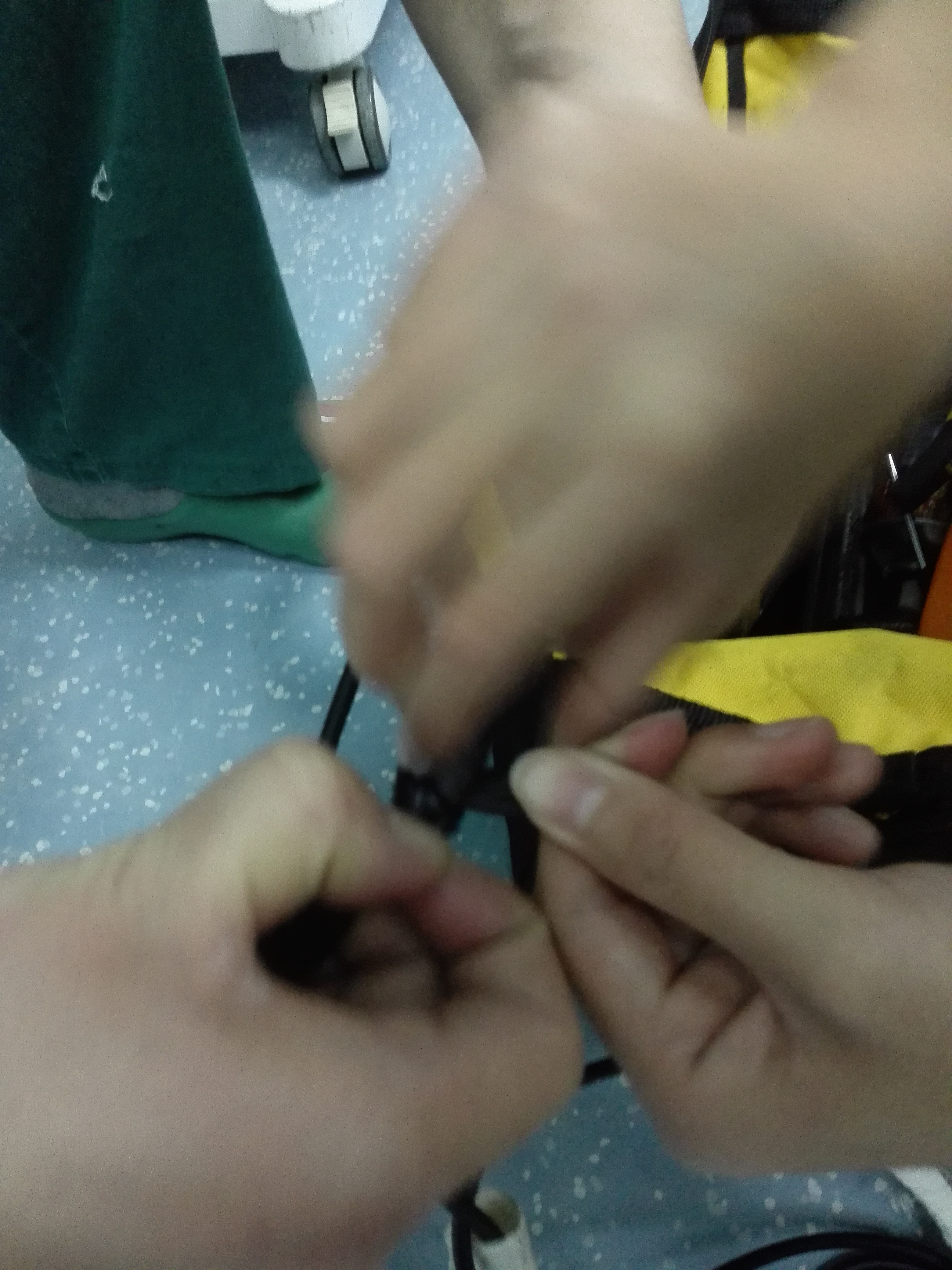

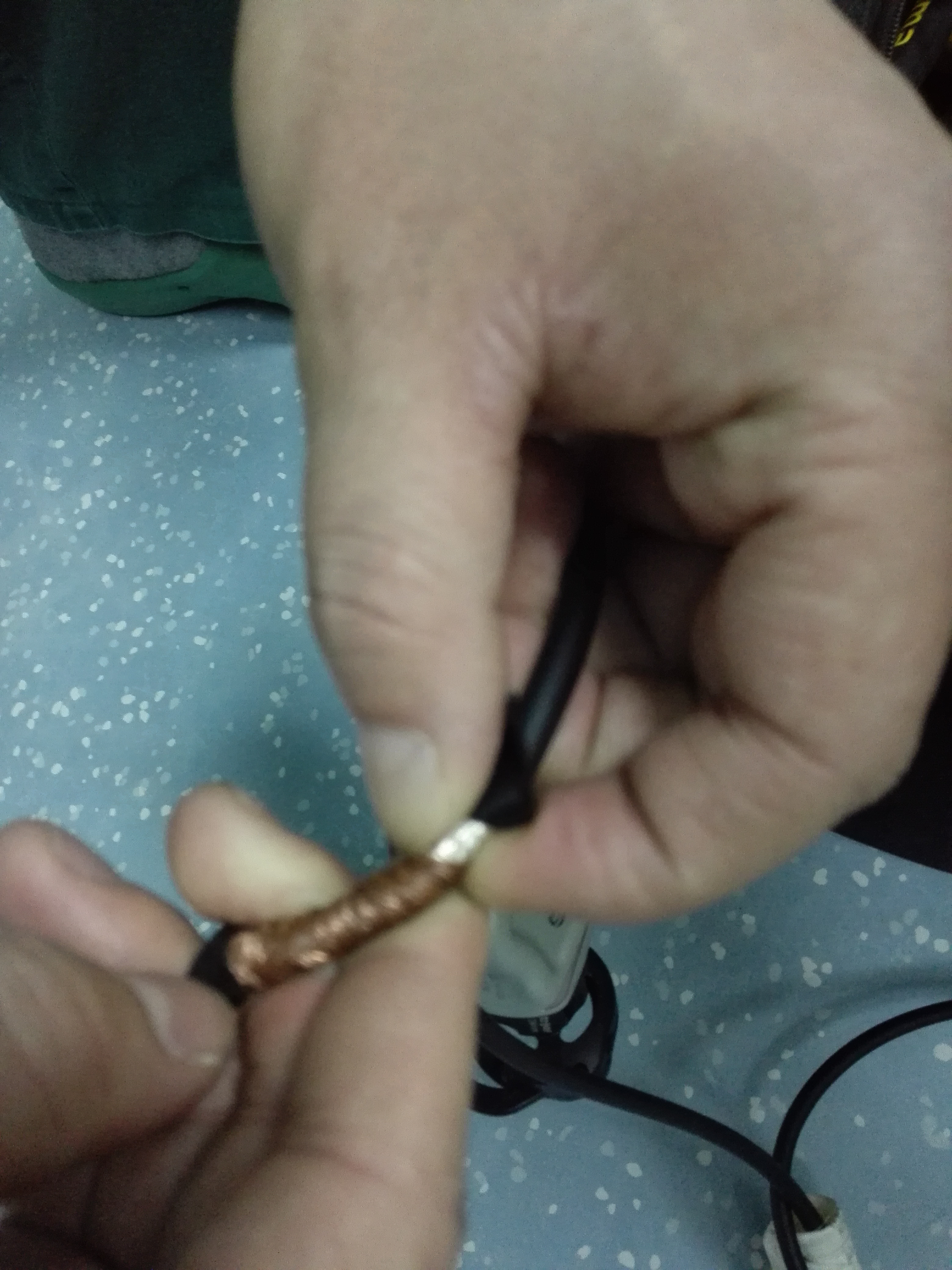

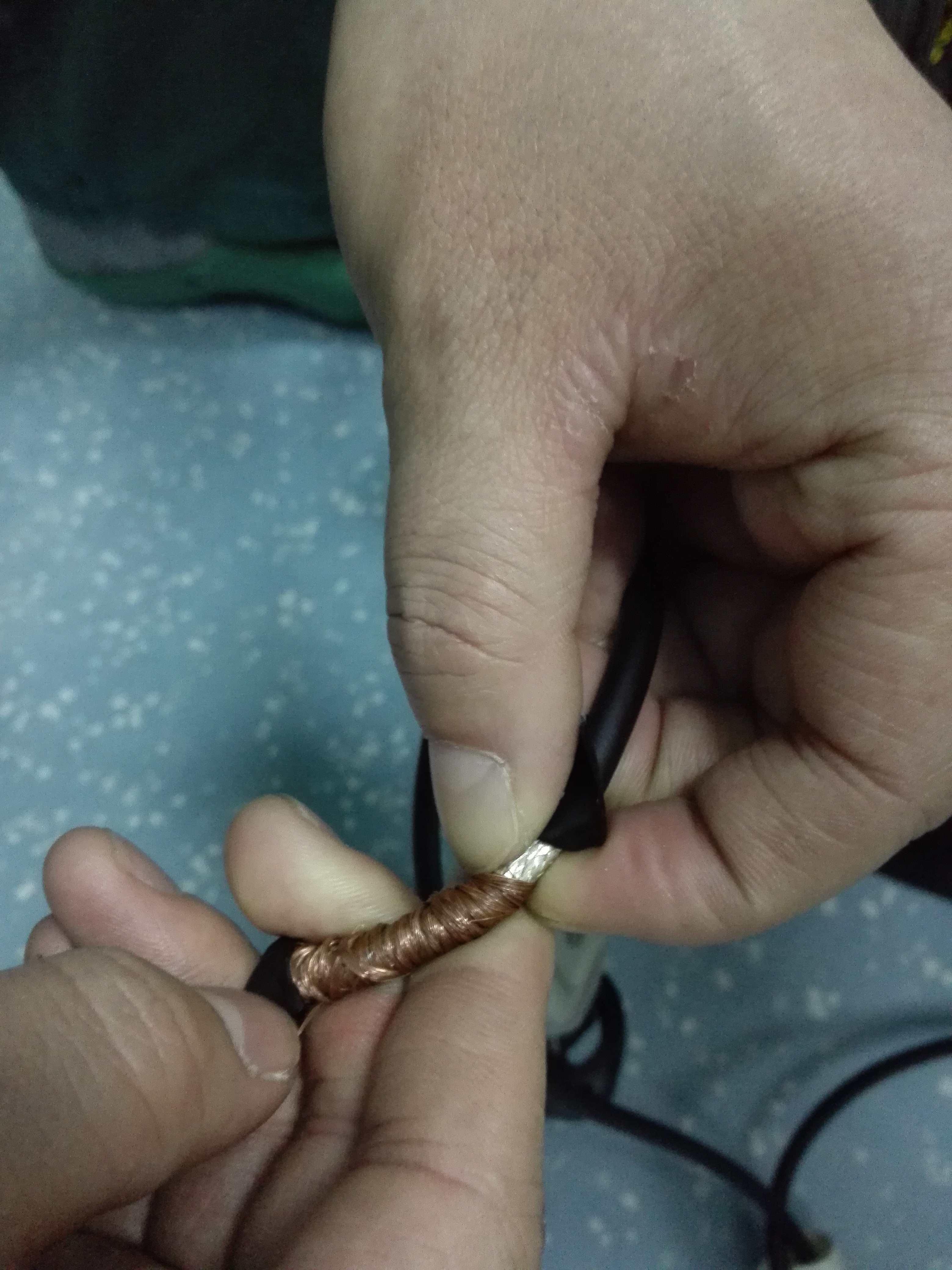

缠绕铜丝时候务必注意，第一要尽量均匀，第二缠绕时候一定要连接上断裂处前后的屏蔽层。之后缠上绝缘胶带。

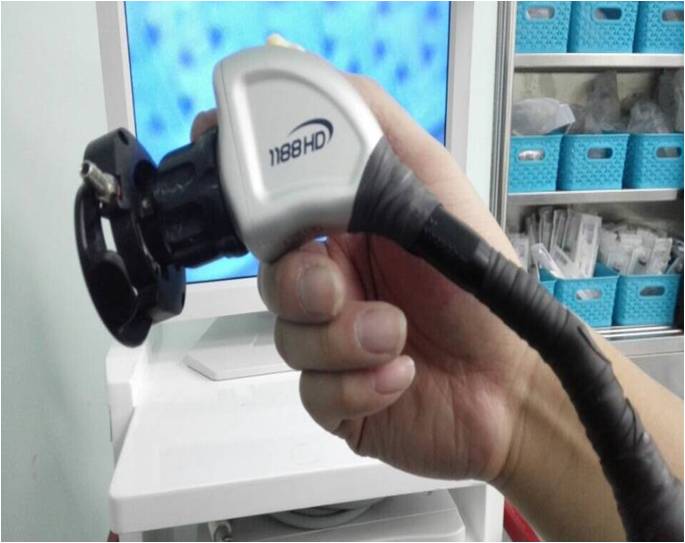

成品如图:

最后激动人心的时候来了，我们试试效果如何。

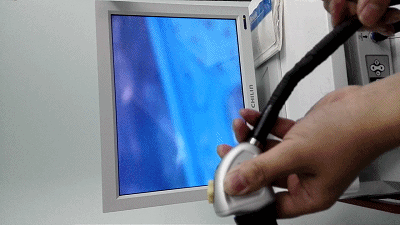

维修后

效果完美，并且经过临床试用后，使用情况OK！

capacitance · 发表于 2016-2-15 18:15:28

楼主厉害，高手

ynztxiezuoxiang · 发表于 2016-2-16 08:35:34

高手用铜线坐屏蔽线可以吗？

王存航 · 发表于 2016-2-16 08:52:16

ynztxiezuoxiang 发表于 2016-2-16 08:35
高手用铜线坐屏蔽线可以吗？

图文并茂、讲得很详细，谢谢分享。

紫梦抑扬 · 发表于 2016-2-16 08:55:50

真的是高手

jl0 · 发表于 2016-2-16 11:01:55

銅綫可以做屏蔽用呀？學習了

cy2011 · 发表于 2016-2-17 16:11:27

ynztxiezuoxiang 发表于 2016-2-16 08:35
高手用铜线坐屏蔽线可以吗？

事实证明，可以~

cy2011 · 发表于 2016-2-17 16:11:58

紫梦抑扬发表于 2016-2-16 08:55
真的是高手

过奖了，一起学习

valencaicai · 发表于 2016-2-17 17:03:11

楼主艺高人胆大啊。

qq630332166 · 发表于 2016-2-18 11:21:45

楼主厉害，受教了
