医院远程诊断室一台37HU35液晶电视检修随笔

王存航

     今天院内远程诊断室工作人员来电讲：液晶开机后有声音无图像 。

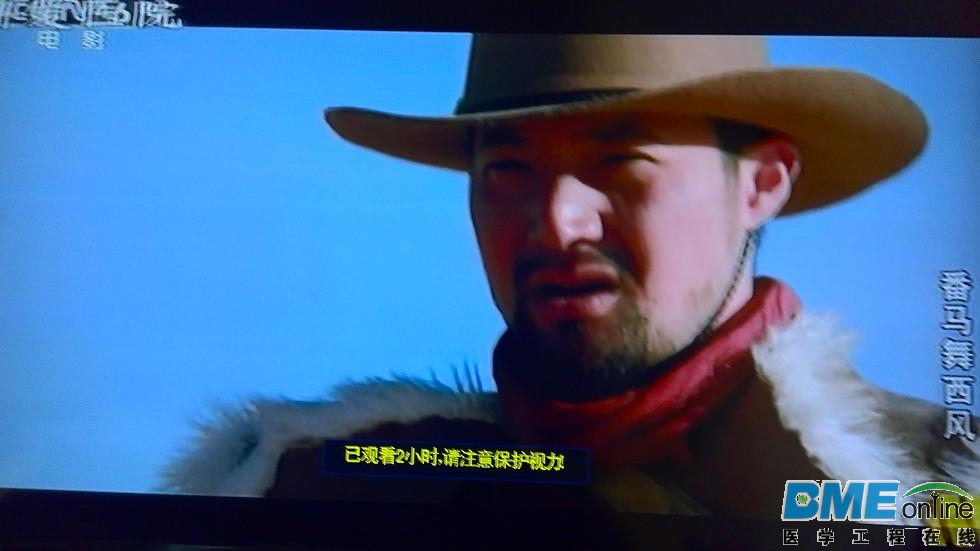

  随即带上工具到现场、实际操作试机果然如此，心想这是常见的没有背光故障、开机屏幕光栅能闪烁一下、说明灯板有问题、出现保护。拆机吧、该机外壳有几十条螺钉、取下外壳用万用表首先测量主机电源输出端的几组电压是否正常、按下遥控开机键测主电源输出端：+5v、+12v、+9v、+24v均正常。下一步顺查高压逆变器输入直流电压和数据电平信号、经测试+24v供电正常；然后测量高压输入开关机信号端（该机为高电平开机5v）高、低电平控制正常 ，可以初步判定逻辑部分工作基本正常。测试OVP（过压保护阀值）端、开机瞬间发现由1.2v时屏闪一下随即上升到1.8v以上并且还有上升的趋势（超过2v）黑屏。这个过程说明一个问题（屏保）。接下来首先对逆变高压板接插件是否松动、接触不良等问题进行了检查、未发现异常现象。然后用单管备用驱动板一一对背景灯管进行了试验也未发现灯管问题，测试灯板上控制芯片OZ964第二脚（过压保护输入）开机瞬间有1.8v几秒后上升2v以上，凭记忆该脚正常工作状态为1.8v以下、超高这个阀值、芯片内就产生保护、关闭芯片内部相关电路停止工作，这时测量该芯片3脚（驱动输入）ENA正常值为4.6v、保护时该脚为0v，检测电压保护相关电路发现有一只 二极管正向阻值变小、用尖嘴钳将其破碎、用一只普通 二极管（N1418）上机后、试机灯板不再保护、故障修复。

cy2011

过程很详细，维修到元件，各个点电压也标的那么清晰学习了

fengd

王工是万金油 什么都会修 恐怕我们现在的医工多半都是换板子了。

大力水手

厉害了我的哥

crdrct

高手啊，学习了。
