工频200毫安X射线机旋转阳极电流增大？

xsq

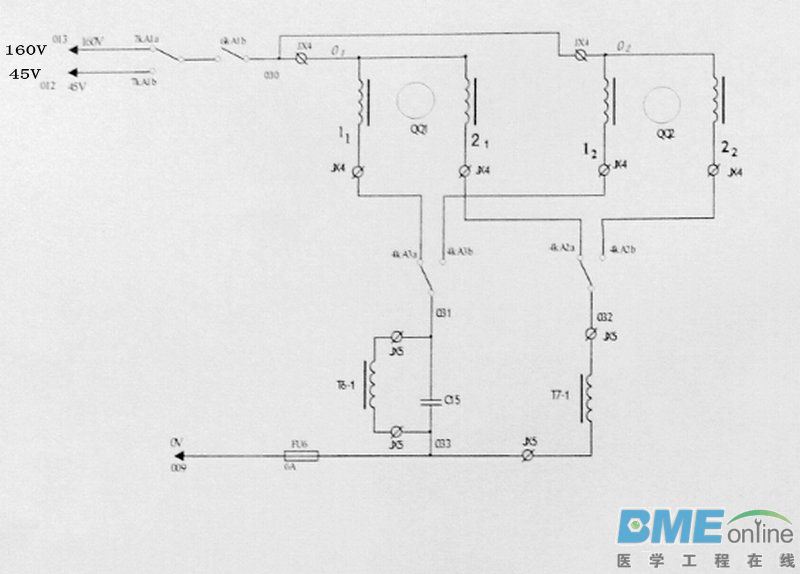

山西康华医疗器械公司KH200型X射线机旋转阳极电流保险丝烧断，检查旋转阳极线包电阻，16欧与36欧，感觉正常，启动电压从160伏转为45伏运转电压也正常，监测旋转阳极启动电流从正常的5.5安增大到25安（听声音旋转阳极旋转正常），找不到原因的情况下，将启动电压从160伏接到45伏上（160伏到45伏之间没有其他电压），实际是启动电压与运转电压均为45伏，旋转阳极仍然达到12安。听声音及经2分钟的旋转，旋转阳极没有温度，旋转也正常。就先用着，但每次暴光时，按下手闸1档要求等2-3秒以上才能按下2档暴光！弄不明白才请教大家。

YEYANGZHAN

可能定子有匝间短路，更换一下启动电容试一下。

xsq

YEYANGZHAN 发表于 2017-5-31 11:21
可能定子有匝间短路，更换一下启动电容试一下。

谢谢指教。
启动电容测容量值相符。
启动电容容量是大还是小能导致电流增大？
如果是定子有匝间短路，通电旋转2分钟球管应该发热吧？

YEYANGZHAN

启动电容容量变小的话会造成启动转矩不足，速度上升缓慢启动电流较大，需要等2-3分钟可能是阳极转速还没达到额定转速，测一下绕组两接线端的电压是否正常，电容最好是用优质同型号电容代换一下，有时只用电容表是不行的，排除外围的原因球管轴承也可能阻力过大，如果有匝间短路线圈温升也快，鉄芯声音也会增大。

YEYANGZHAN

启动电容软击穿（漏电）也会导致电流增大，测电流的同时测电压看电压与电流的关系也有助判断

xsq

YEYANGZHAN 发表于 2017-6-1 22:39
启动电容软击穿（漏电）也会导致电流增大，测电流的同时测电压看电压与电流的关系也有助判断

用45伏感觉启动、运转正常，为保险起见，要求拍片师按下手闸1档等2-3秒再暴光（正常0.8-1秒即可暴光）。
目前手上没有启动电容，拍的片效果也可以，先用着，反正离医院近，不行再去修。

YEYANGZHAN

xsq 发表于 2017-6-3 16:38
用45伏感觉启动、运转正常，为保险起见，要求拍片师按下手闸1档等2-3秒再暴光（正常0.8-1秒 ...

这种现象我还是主要考虑匝间短路，

xsq

YEYANGZHAN 发表于 2017-6-3 16:41
这种现象我还是主要考虑匝间短路，

如果要换旋转阳极线包，比换球管工程还要大，并且一般多没有此配件，要向厂家定购。
考虑到能正常使用，还是不换。

YEYANGZHAN

xsq 发表于 2017-6-9 11:04
如果要换旋转阳极线包，比换球管工程还要大，并且一般多没有此配件，要向厂家定购。
考虑到 ...

那就只能暂时这样了

lvlvguang

旋转经过2秒有一个启动稳定和灯丝预热稳定的时间。这个正常。
