车载DR故障维修经验分享

djh198679 · 发表于 2017-8-24 15:12:34

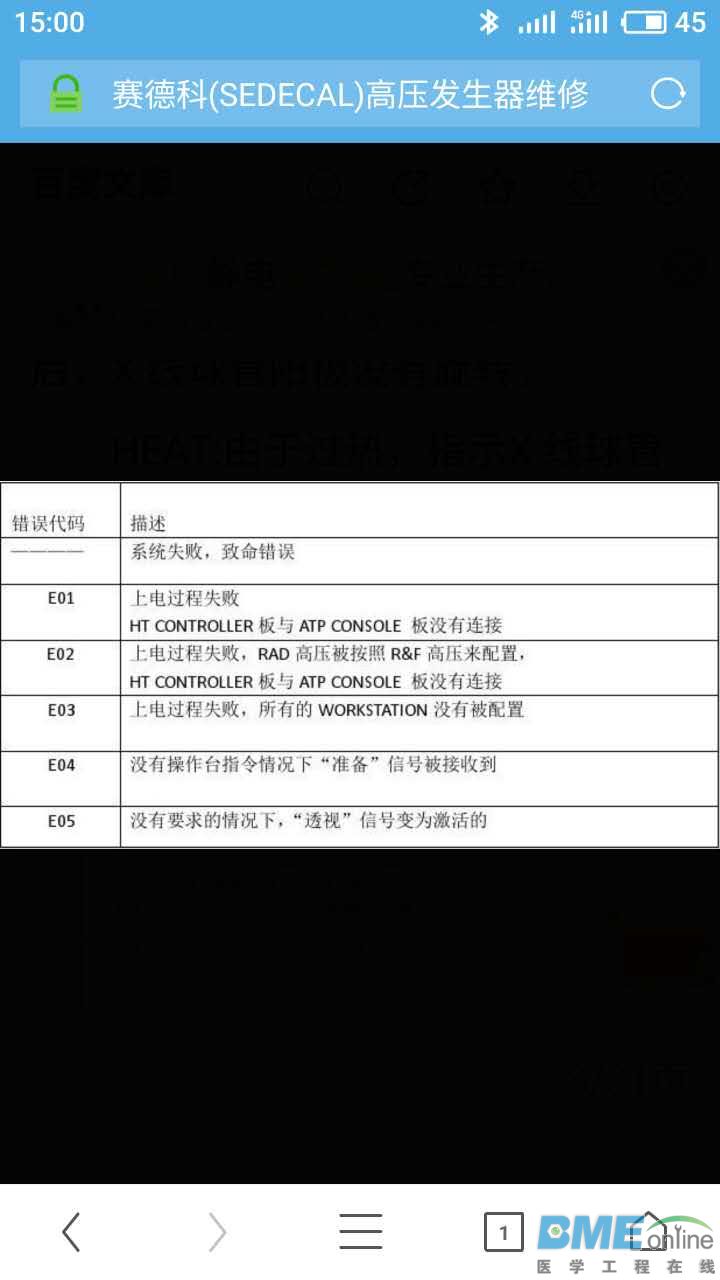

一大早本单位体检中心一辆体检车上的车载DR无法正常使用，经过询问原来是司机将本应接市电220V的外接电源线接在了380V的电源上，发现后重新接到220V上时，控制台开机后显示E01，初步判断为高压发生器电源故障，但因手边没有资料，不敢确定，特地查了高压发生器维修手册（SEDECAL SHF-315）见图1

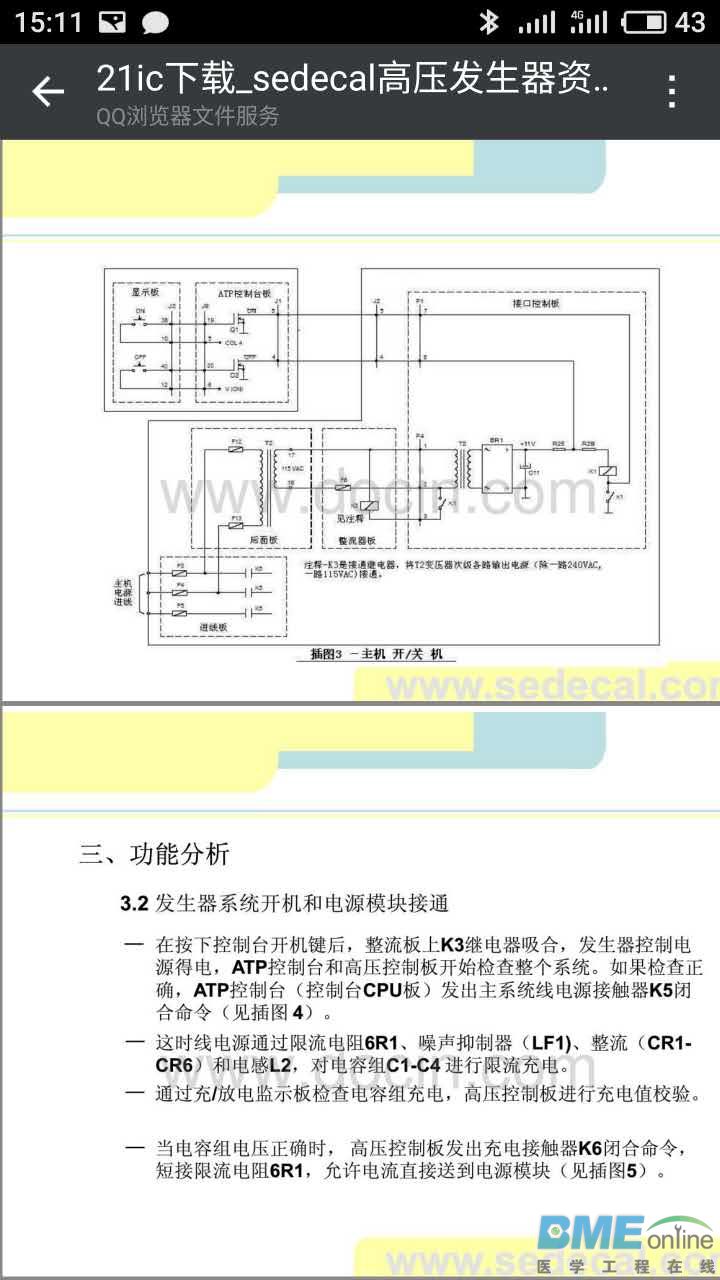

确定故障为上电失败，主查电源模块部分，在从资料中查到其系统开机和电源模块接通的原理见图2

djh198679 · 发表于 2017-8-24 15:28:09

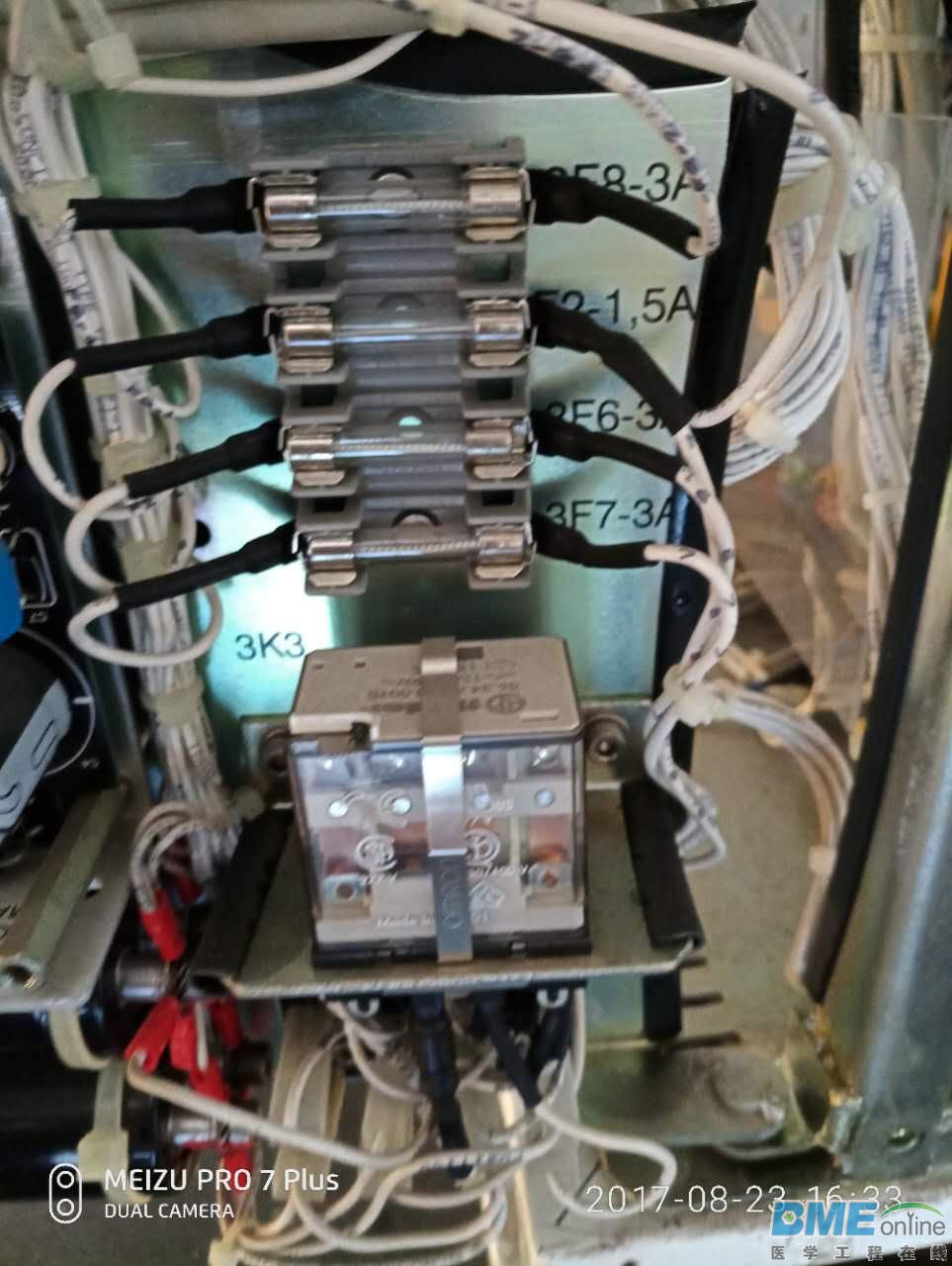

检查各个保险，见图3,这四个保险全部都是好的

图3

,

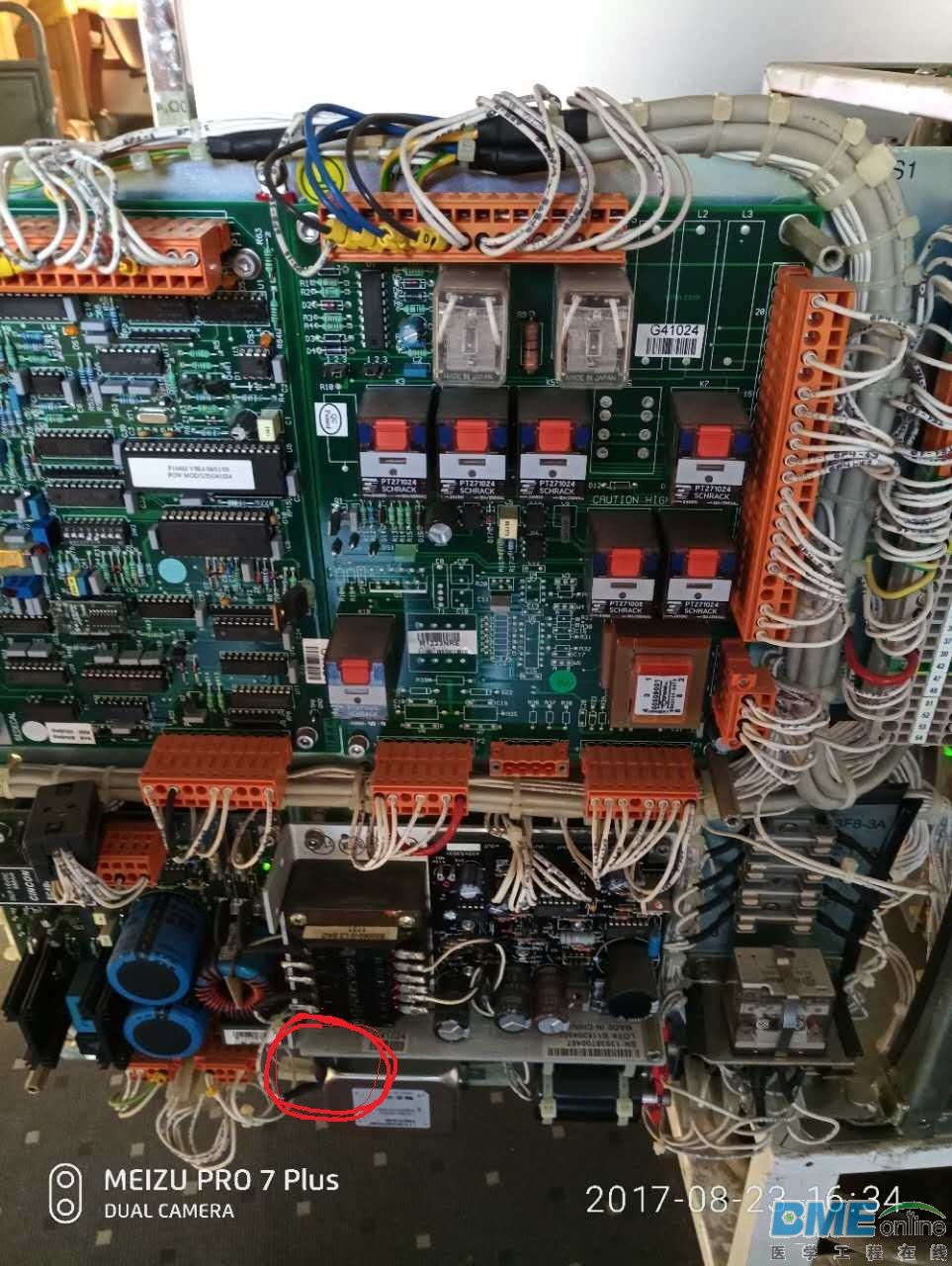

最后发现有一个保险F9（4A）隐藏在下图画红线的位置，此保险被烧坏，更换后，控制台自检通过

djh198679 · 发表于 2017-8-24 15:42:50

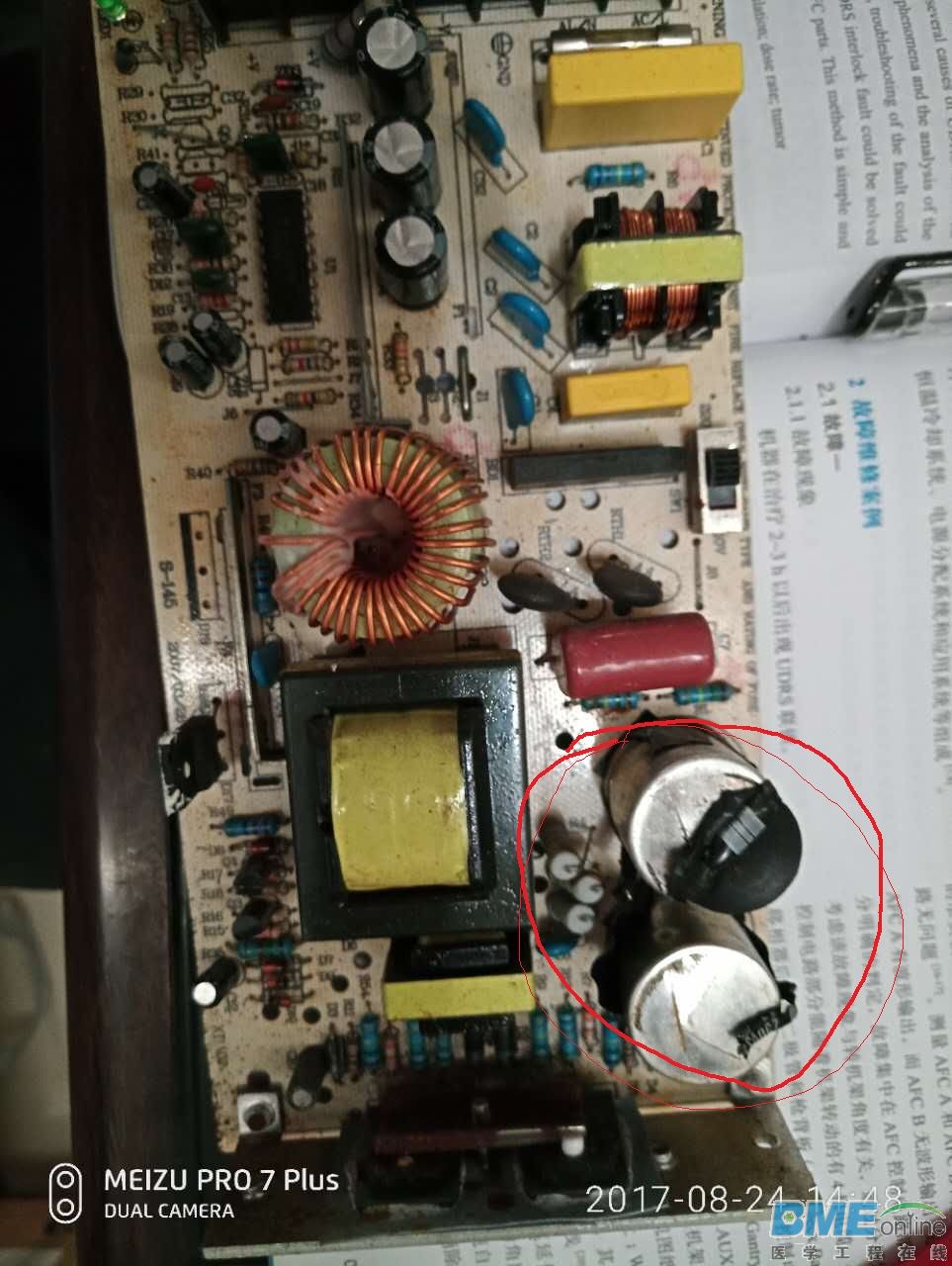

重新开机，打开DR软件，问题又出现了，软件一直显示连接探测器，一直显示INIT DETECTOR 100%界面，无法关闭，此现象为软件自检后，与探测器无法连接，探测器为单独开关电源供电，检查发现开关电源已被高压打坏，电容已爆，买一个普通开关电源（50元）换上，平板通电，软件自检通过，拍片成功微信图片_20170824153517.jpg

，
至此，此次维修圆满完成。同时叮嘱外出操作人员，一定要明确所接电源为正常市电220V。
体检中心对此次维修非常满意，其科主任还发了小红包慰问，表示对本次维修的肯定。

djh198679 · 发表于 2017-8-24 15:49:24

特别将SEDECAL SHF系列高压发生器资料与大家分享

sedecal高压发生器资料.pdf (6.41 MB, 下载次数: 179)
维修手册百度文库中有的，这里就不贴出了

王存航 · 发表于 2017-8-24 17:54:29

本帖最后由王存航于 2017-8-24 17:56 编辑

djh198679 发表于 2017-8-24 15:49
特别将SEDECAL SHF系列高压发生器资料与大家分享
维修手册百度文库中有的，这里就不贴出了

图文并茂，思路清晰，谢谢分享。

bbb_lll · 发表于 2017-8-25 08:17:18

好的维修过程，学习了

大力水手 · 发表于 2017-8-25 08:38:57

有图有真相，思路清晰，图文并茂，感谢分享!

学苑春秋123 · 发表于 2017-8-25 15:45:16

学习了！感谢分享

qq976076228 · 发表于 2017-8-28 14:51:56

大喊666、维修还是需要胆大心细

龚鹏 · 发表于 2017-8-29 11:58:07

还好没影响到HT板
