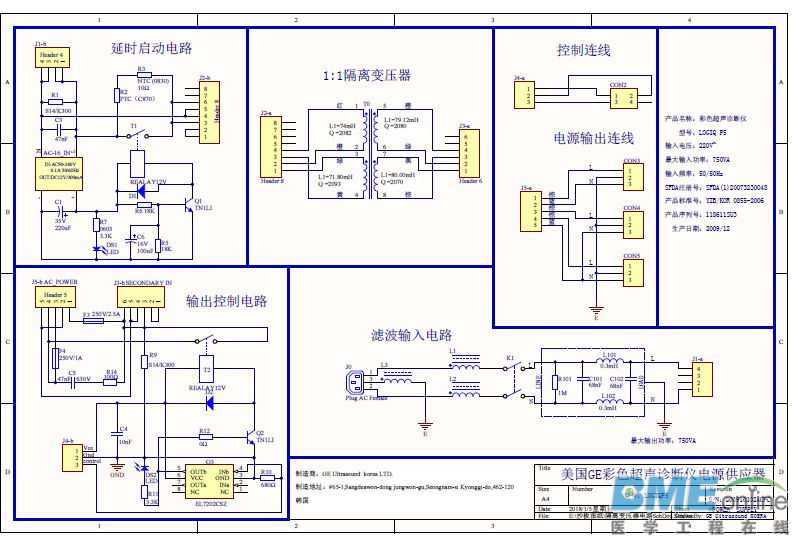

GE彩超LOGIQP5隔离电源电路图（自己画的）

trinkiclq · 发表于 2018-1-10 14:12:02

本帖最后由 trinkiclq 于 2018-1-10 14:14 编辑

当时这台机器故障现象为有时开机有时无法开机，测量AC-16电源模块时，发现电压不稳，想维修此模块，拆卸下后发现此模块用环氧树脂灌封的很是结实。一个AC-DC12V/300mA的模块对于我来说不算什么，于是找了个磁芯，随手做了一个一样大小的开关电源(我有用覆铜板做PCB的条件）换上后2年没出问题。当时看见电路简单也就把图画出来了。没想到今年又遇到此机（另一家医院不是同一台）故障表现为：电源灯闪烁，有时能开机，有时不能开机，仔细观察后，确定是开关电源坏。带走维修后第二天过来装上，发现键盘大部分键不能用，用随身万用表测量键盘供电5V正常，然后测单片机上供电3.3V（好像是ATMEL2051之类的，这类单片机3.3V供电的那种，有点儿记不大清了）只有2V。带走维修键盘上5V-3.3V电路后。第三天过来试机。一切正常！当时没做资料只是记得这么多。本来就是修电源很简单的事。冷飕飕的害我跑了两次。由于故障比较简单特此把前些年高兴时画的图纸奉上，给大家做个参考。顺便让我在这个新的论坛里提升下等级。

trinkiclq · 发表于 2018-1-10 14:13:14

由于时间仓促，有些错误在所难免欢迎批评指正！

fengd · 发表于 2018-1-10 14:34:27

什么软件画的图纸？学习一下谢谢

trinkiclq · 发表于 2018-1-10 14:49:32

本帖最后由 trinkiclq 于 2018-1-10 14:52 编辑

fengd 发表于 2018-1-10 14:34
什么软件画的图纸？学习一下谢谢

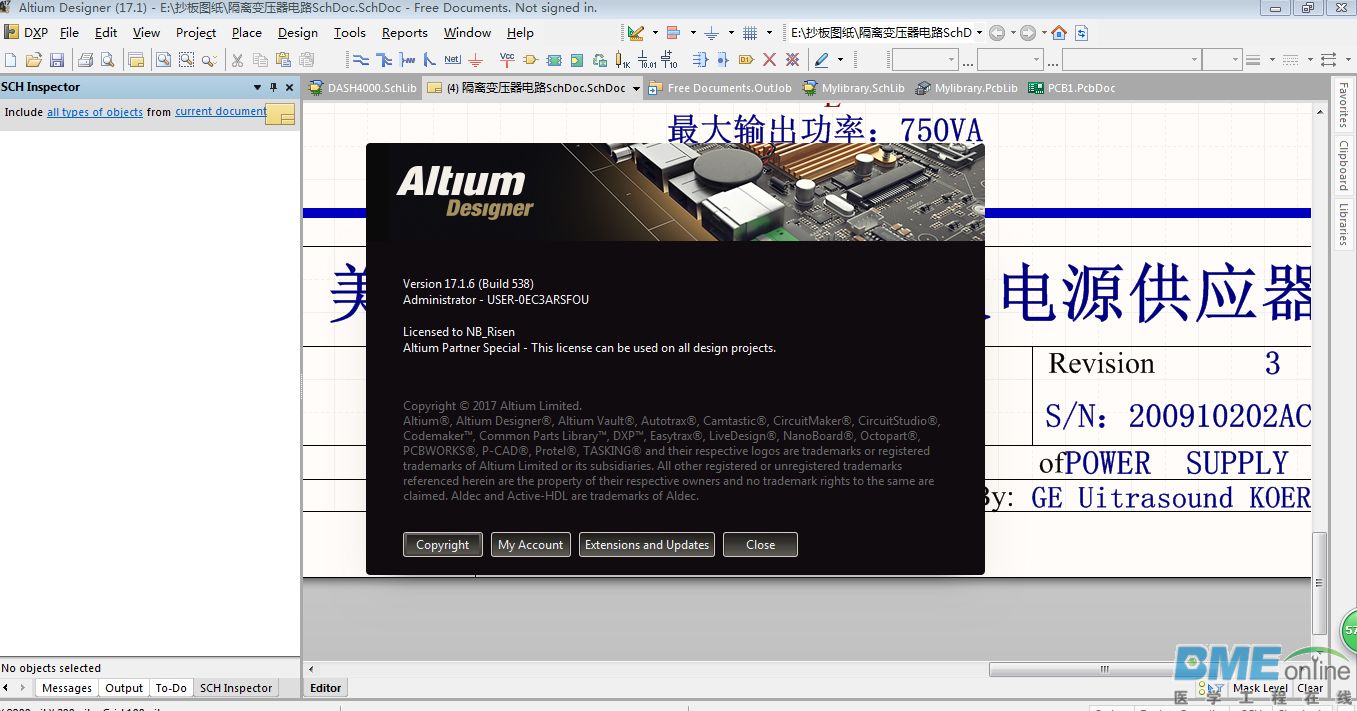

altium designer 17 该升18了。AD18还不稳定，老是崩溃！前两天又换回17了。

Norton · 发表于 2018-1-29 14:56:49

大佬，收徒弟不？

trinkiclq · 发表于 2018-1-29 23:56:32

Norton 发表于 2018-1-29 14:56
大佬，收徒弟不？

本想在论坛开篇给大家、讲讲怎么修开关电源之类的帖子，每天从早忙到晚。

twtykpm2012 · 发表于 2018-2-9 09:33:30

还行，画的还算可以啊

mahongyong · 发表于 2018-4-8 18:11:33

学习了，谢谢

本德尔独家代理 · 发表于 2018-4-18 15:02:51

厉害了楼主，支持一下

李逸 · 发表于 2020-2-10 22:04:04

大神啊 NB佩服666
