KODAK CR850故障维修一例

hzwzx

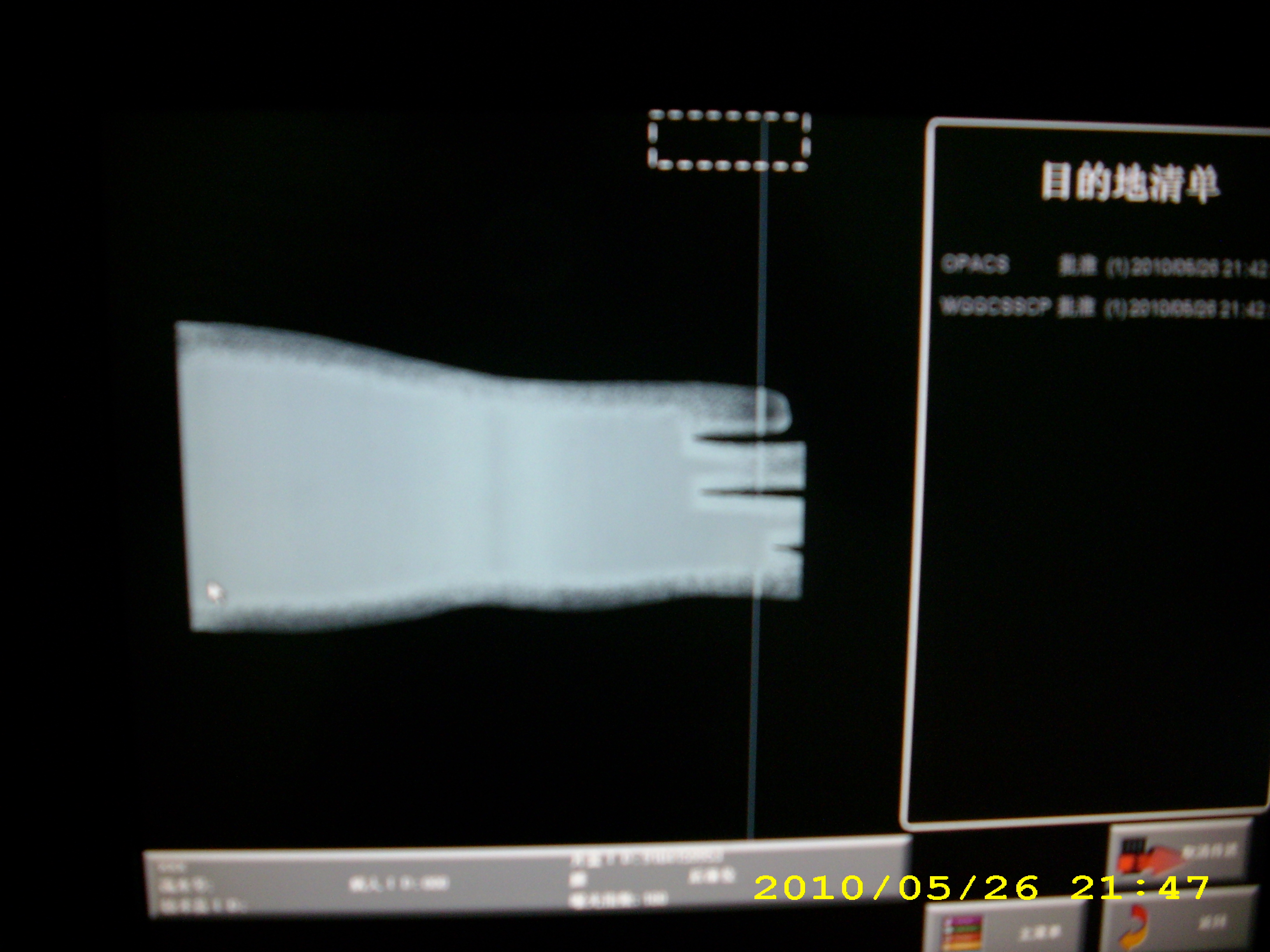

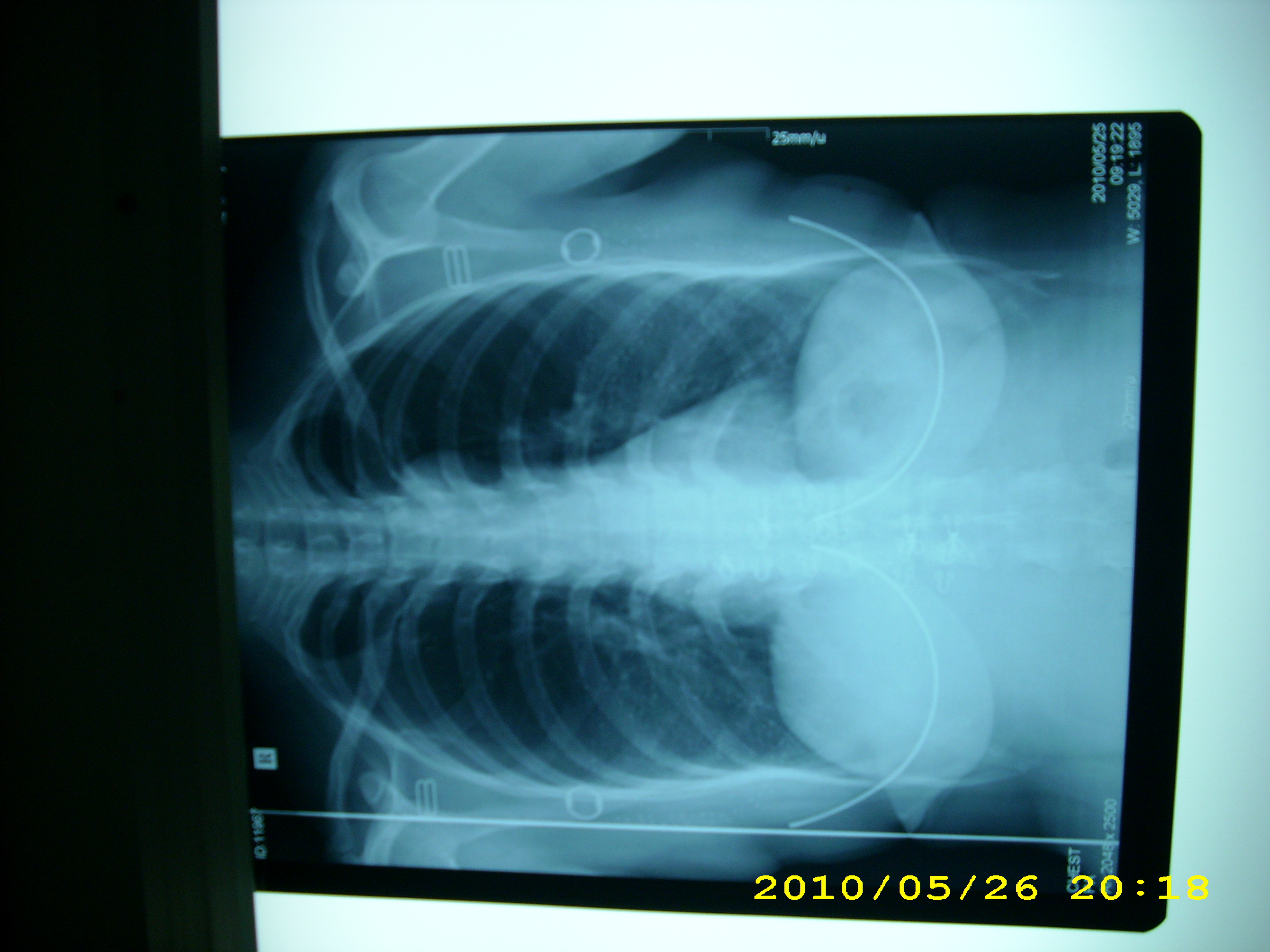

故障现象：IP板扫描后，在显示的图像上出现一条垂直走向的亮线。
（见附图）
排除过程：首先，判断问题是在光路上，分别对激光透镜，折射镜进
行检查和清洁，但是没有发现异常，亮线依旧存在。 又对PMT的激
光通道进行清洁，但也不能排除故障。 后来，从左侧向右进行检查，
发现有一个小橡胶屑位于IP板扫描缝内，正好阻挡了激光，予以清
除，故障即排除。
小结：光路有异物引起图像出现异常影像是很常见的，本例的特别之
处，就是异物的位置比较特别，应该在以后检查时注意。

computed

此故障我院曾经遇到过类似的，呵呵

707396395

和我刚发的故障车不多，但是不知道光路是如何拆的，拆的时候需不需要注意什么细节，求指点。

22656758

707396395 发表于 2013-8-7 10:12
和我刚发的故障车不多，但是不知道光路是如何拆的，拆的时候需不需要注意什么细节，求指点。

尽量注意光路 不要擅自调间距螺丝  还有反射棱镜

707396395

22656758 发表于 2013-8-7 23:40
尽量注意光路 不要擅自调间距螺丝  还有反射棱镜

能系统的介绍一下其光路原理及工作方式吗？
