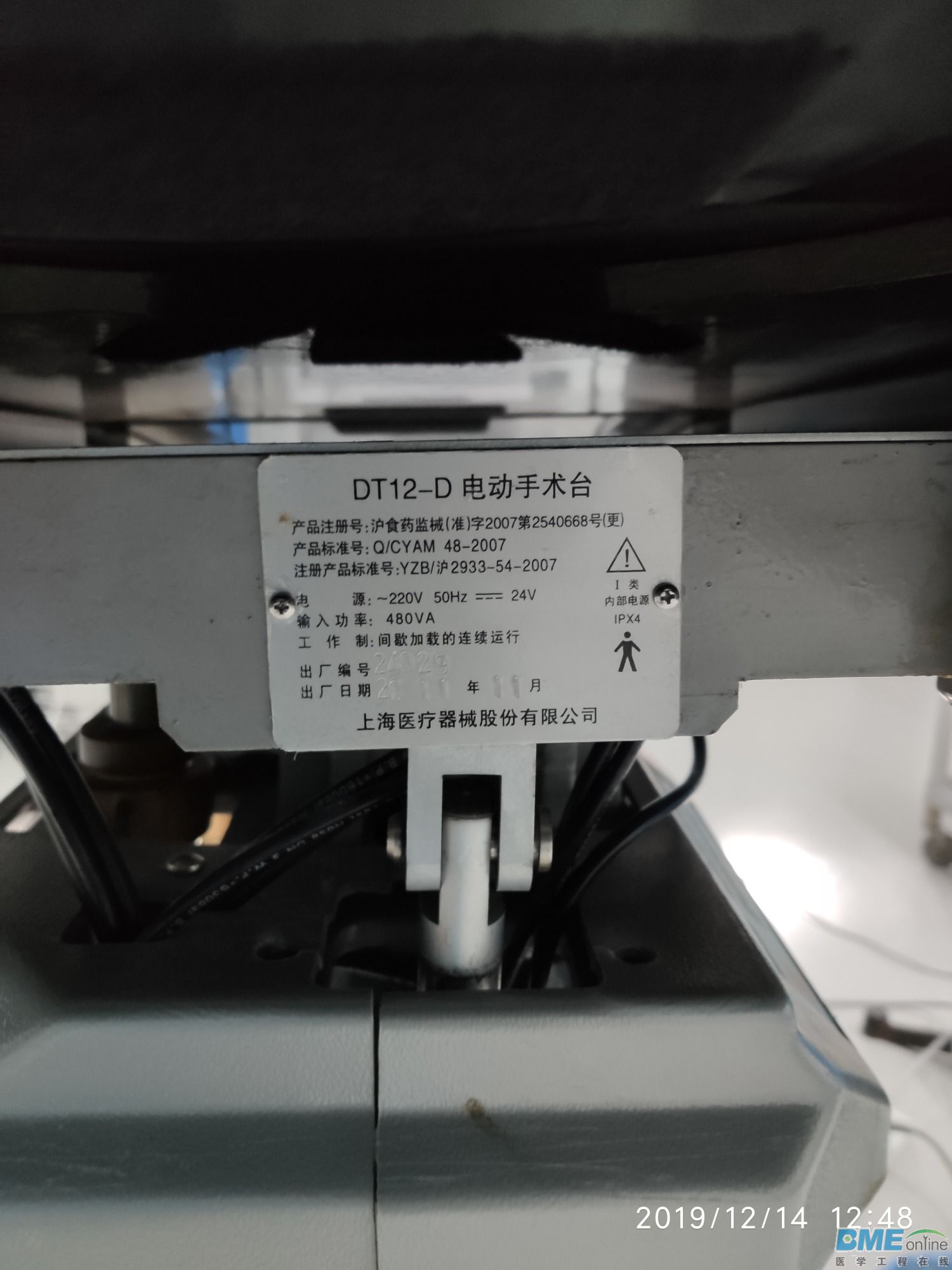

电动手术床DT12-D床的动作都没有

JLYNJ · 发表于 2019-12-16 15:16:52

能听见继电器吸合，床没有动作。给位老师们有没有这个床的图纸，或者指导一下，下一步该查什么，谢谢

meili · 发表于 2019-12-16 20:04:42

行程开关，电机，伺服

JLYNJ · 发表于 2019-12-16 15:25:28

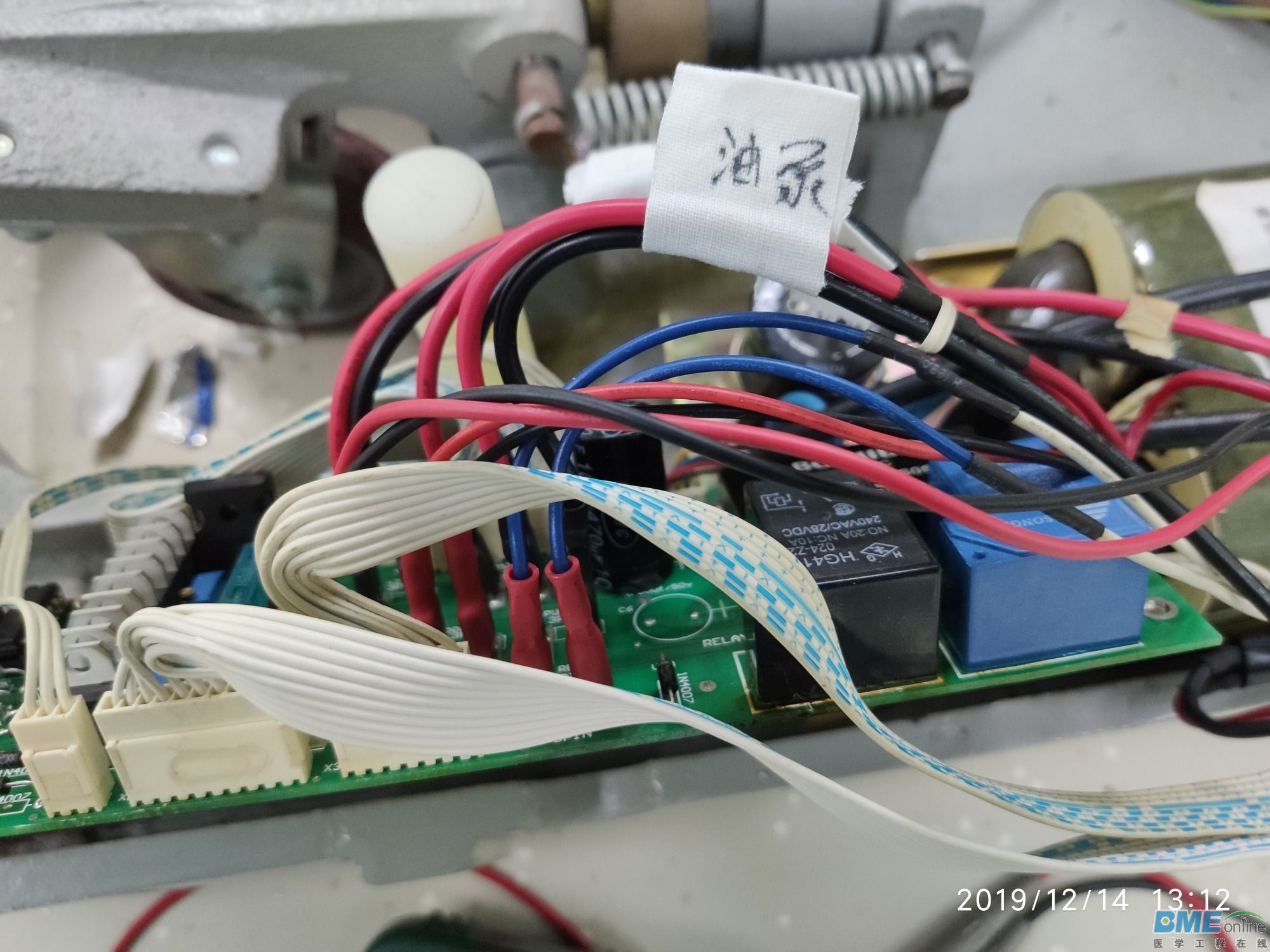

部分电路板图

王存航 · 发表于 2019-12-16 16:09:52

JLYNJ 发表于 2019-12-16 15:25
部分电路板图

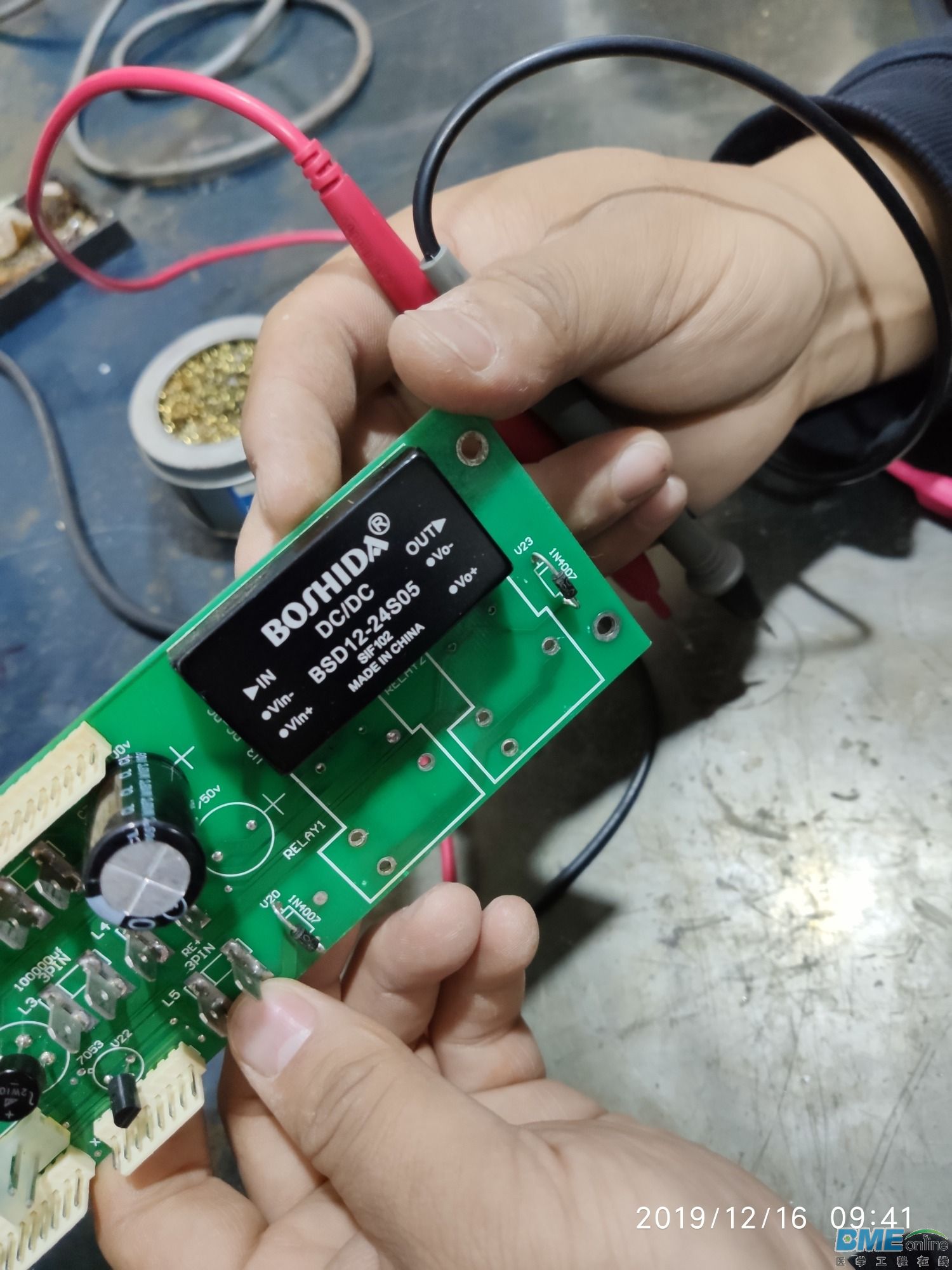

整个手术床完全没有动作，首先检查AC供电，如有。接着检查DC供电部分，从图上看，板上的DC/DC转换器，应测试它的IN（输入）和VO（输出）电压有否，然后进行下步....。

fengd · 发表于 2019-12-16 17:10:49

王存航发表于 2019-12-16 16:09
整个手术床完全没有动作，首先检查AC供电，如有。接着检查DC供电部分，从图上看，板上的DC/DC转换器，应 ...

厉害

JLYNJ · 发表于 2019-12-16 18:00:12

王存航发表于 2019-12-16 16:09
整个手术床完全没有动作，首先检查AC供电，如有。接着检查DC供电部分，从图上看，板上的DC/DC转换器，应 ...

这个已经查完了，24v转5v的没问题

JLYNJ · 发表于 2019-12-16 18:03:46

现在是两个继电器上常来常闭在继电器动作的时候没有电压差，怀疑继电器没有过电但是前端没找到，想找份图纸

清除纪录，新的 · 发表于 2019-12-17 15:38:26

既然有吸合的声音，说明控制部分没问题，查查主供电

清除纪录，新的 · 发表于 2019-12-17 15:39:39

怀疑继电器就先换掉，大路货

ttyx · 发表于 2019-12-18 23:10:19

支持楼上的兄弟
