谁修过中旗PM-7000

708b · 发表于 2020-8-16 22:24:12

武汉中旗 PM-7000监护仪，按量血压，泵不工作，泵没坏。高手看一下，给个提示

708b · 发表于 2020-8-16 22:41:01

我的维修思路，先是怀疑泵有问题，测量了一下没事，就想会不会是光耦，后来发现不对，通过示波器观察，按下测完血压按钮，信号通过光耦传入功能板，传入HC245的1脚发现HC245 的1脚和20脚是通的没敢换，人为给气压传感器加压，屏幕没有显示，蒙了。大家帮忙分析一下，那里出问题了

fengd · 发表于 2020-8-17 12:24:45

示波器都用上了，太厉害了

shineaa9 · 发表于 2020-8-17 13:10:27

HC245 20脚是供电， 1脚是控制端，19也是控制，看下真值表是A TO B,还是B to A

shineaa9 · 发表于 2020-8-17 13:11:16

两个压力传感器相互交换下

sjxone · 发表于 2020-8-17 14:07:15

气泵不工作，快慢电磁阀工作吗？如果都不工作，用万用表200MV档测量两个压力传感器4脚和6脚之间的电压，没充气的情况下电压应该在2MV以内！

708b · 发表于 2020-8-18 23:21:45

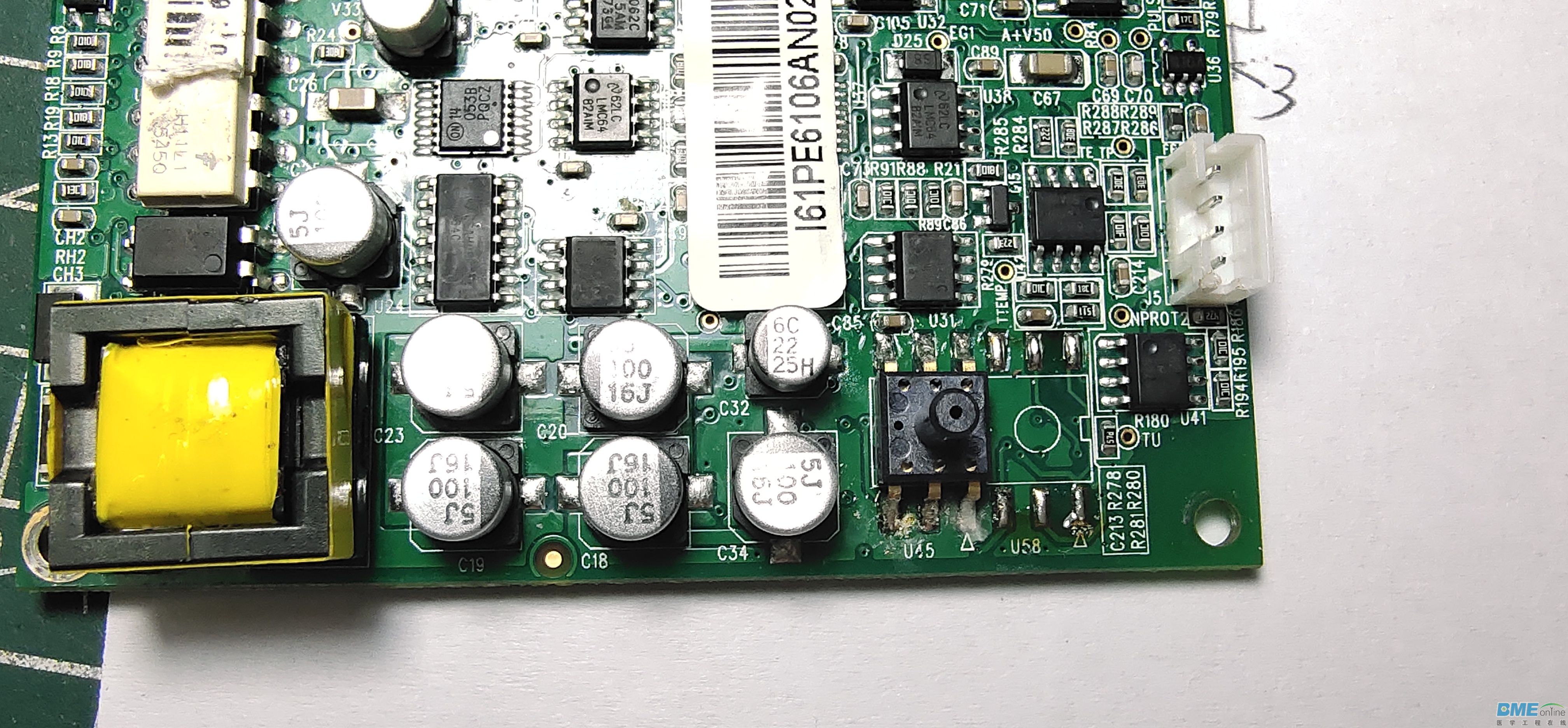

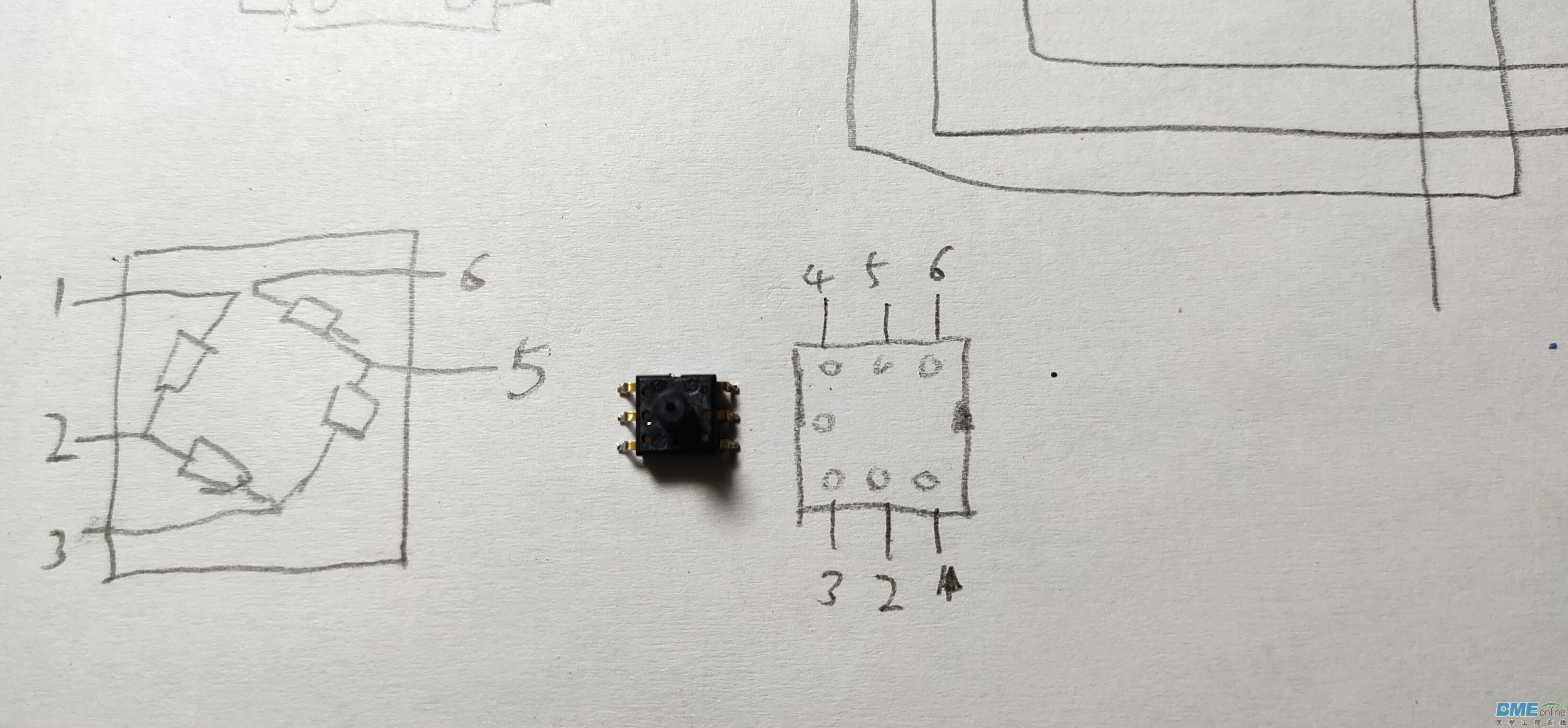

今天，我拆下了气压传感器，1脚6脚之间电阻大约20K，根据它的等效电路测量1脚2脚 2脚3脚 3脚5脚均无阻值只有1脚6脚是20K 判断气压传感器已经损坏

708b · 发表于 2020-8-18 23:40:26

不知道我的判断是否正确

708b · 发表于 2020-8-23 09:57:31

中旗PM-7000 修好了，维修经过，我的维修思路，先是怀疑泵有问题，测量了一下没事，就想会不会是光耦，后来发现不对，通过示波器观察，按下测完血压按钮，信号通过光耦传入功能板，传入HC245的1脚发现HC245 的1脚和20脚是通的没敢换，人为给气压传感器加压，屏幕没有显示，蒙了。经大家提醒，拆下压力传感器，测量，发现损坏，更换后，恢复正常，我一直认为是信号的问题，完全没注意压力传感器有问题。
