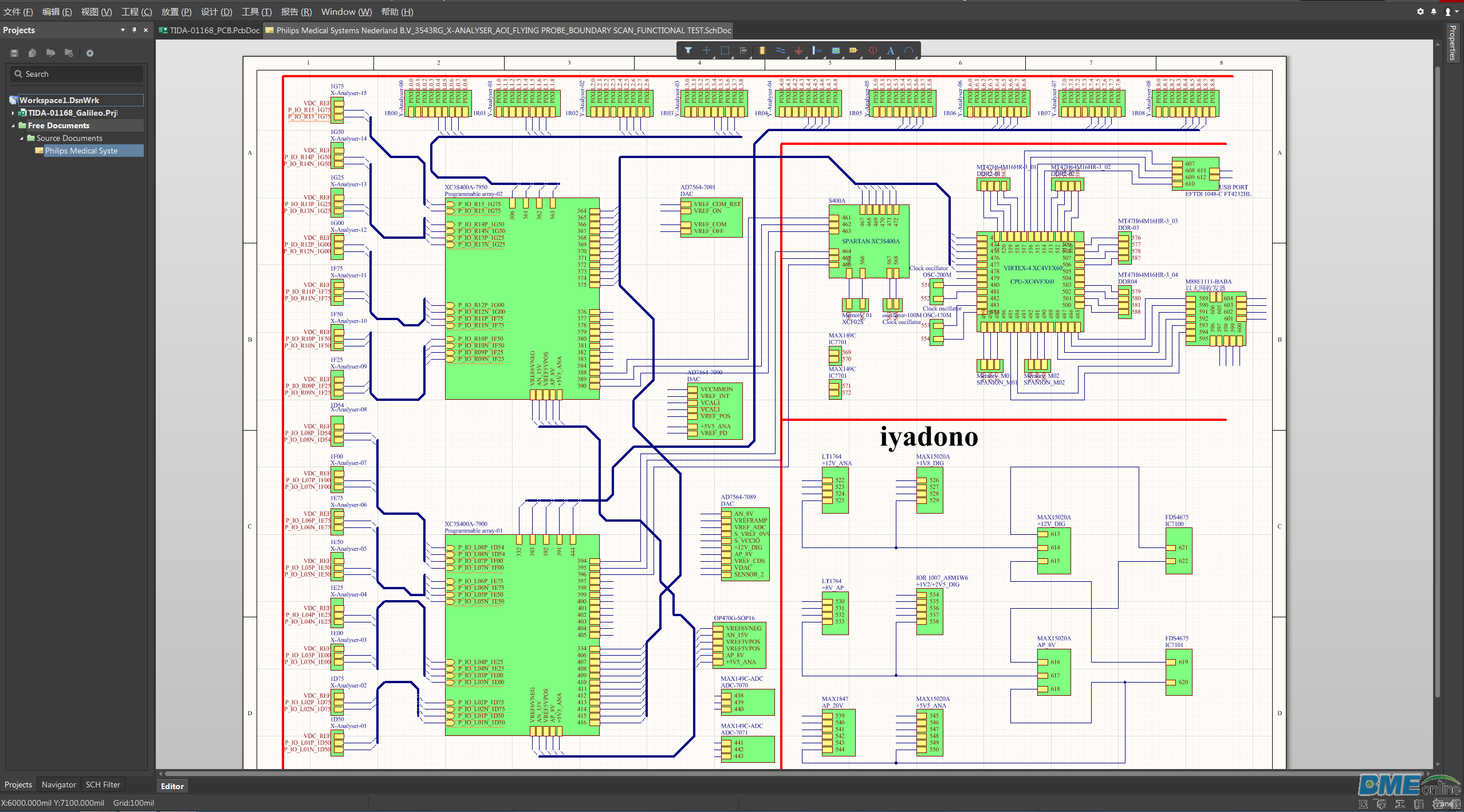

Philips Medical Systems B.V_3543RG DR探测器信号框图自己画的有误差

RepairToservice · 发表于 2020-12-16 14:30:36

平时很少来论坛，这个探测器是自己绘的大致可以协助维修使用，有误差；硬件方面厂家在设计是做了很多技术加密，具体是采用20层布线，很多埋盲；我估计国内抄板公司都难以征服。

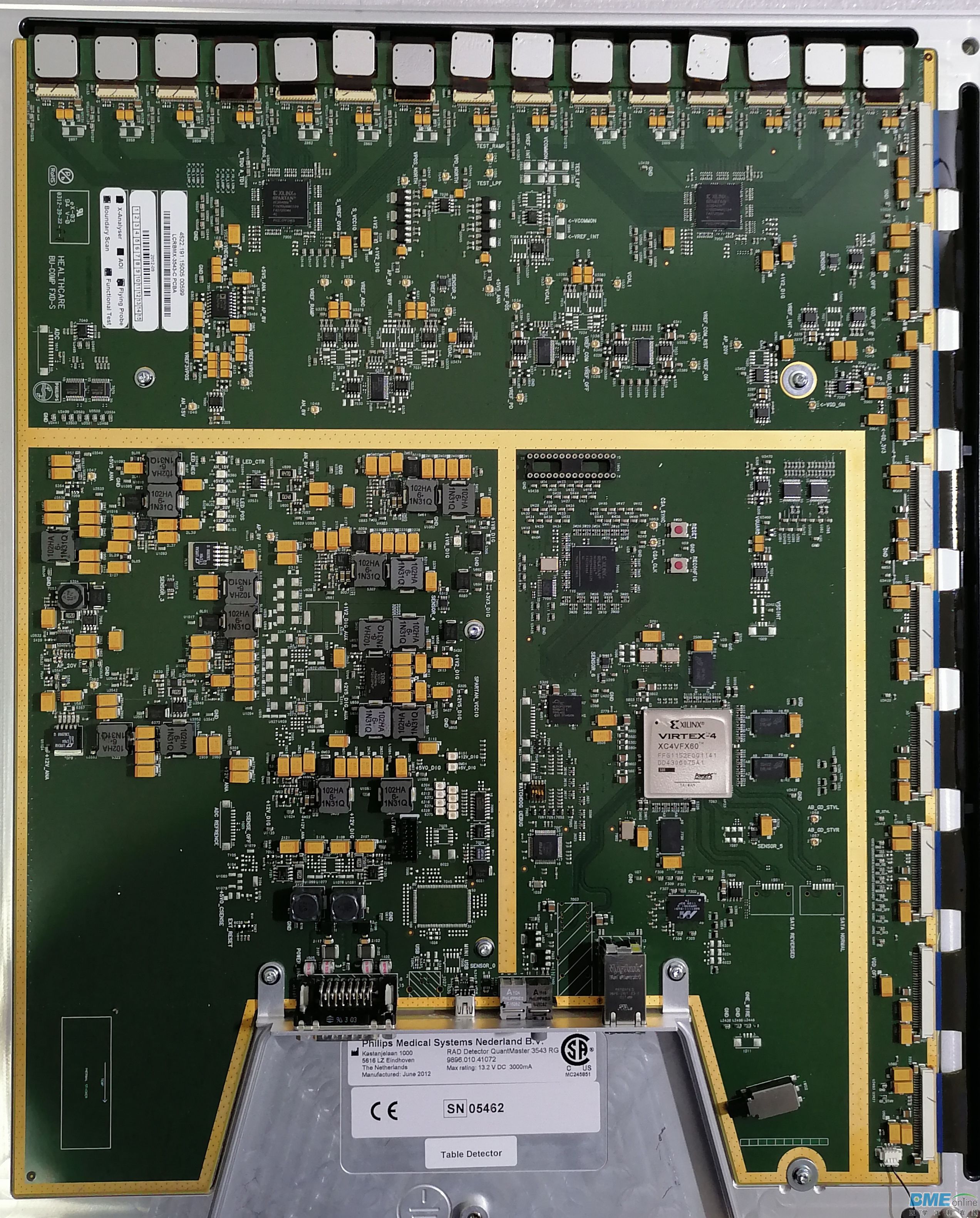

实物：

RepairToservice · 发表于 2020-12-18 22:32:05

本帖最后由 RepairToservice 于 2020-12-18 22:34 编辑

Philips Medical Systems Nederland B.V_3543RG_X-ANALYSER_AOI_FLYING PROBE_BOUNDARY SCAN_FUNCTIONAL TEST

源文件使用 Altium Designer 软件打开查看或编辑

你是对的 · 发表于 2021-1-4 09:06:23

兄弟，可以呀，厉害

清除纪录，新的 · 发表于 2021-1-4 15:48:06

大师级别！！！

xsq · 发表于 2021-1-6 10:23:26

“自己画的”

专业级的！
