飞利浦iU22彩超腹部探头PW模式报错处理（仁成医疗）

玉淑

故障现象

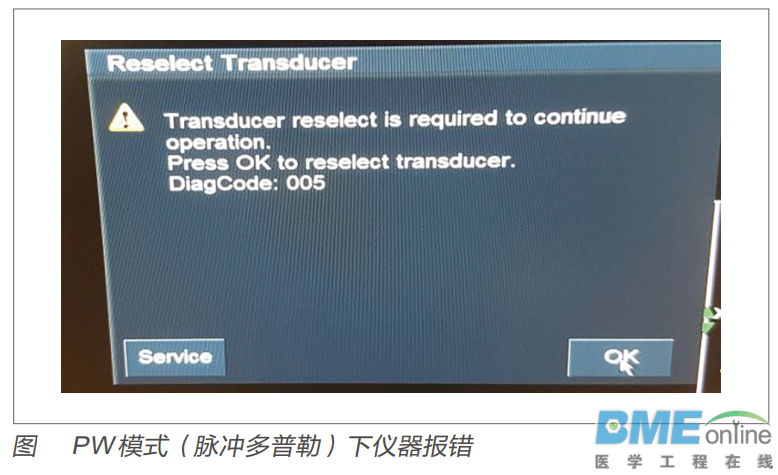

飞利浦iU22彩超设备用腹部探头C5-2在二维模式检查时，仪器正常，当切换至PW模式（脉冲多普勒）时仪器报错（见下图），重启机器后二维模式正常使用，切换PW模式故障依旧，而浅表探头L11-3不受任何影响。

故障分析

导致此种故障原因可能有3点：

①探头故障；

②机器系统或软件问题；

③电路板故障。

维修

换上另外一台正常使用机器的C5-2探头进行相同操作，故障依旧，排除探头故障。

进行仪器自检及软件自检均未发现问题，恢复机器上的镜像备份软件，故障依旧，排除系统和软件问题。

考虑电路板的原因，在C5-2进行PW模式切换过程中，有一组高压会动态变化，前端NewAnalog Input Module（NAIM）模拟电压调制板负责提供前端320MHz主时钟，提供激励探头的脉冲电压，调节和校准高压脉冲，还产生TGCI，TGC2波形，同时检查过流、过压、前端温度，管理前端所有电源供应，故考虑可能为NAIM板损坏。

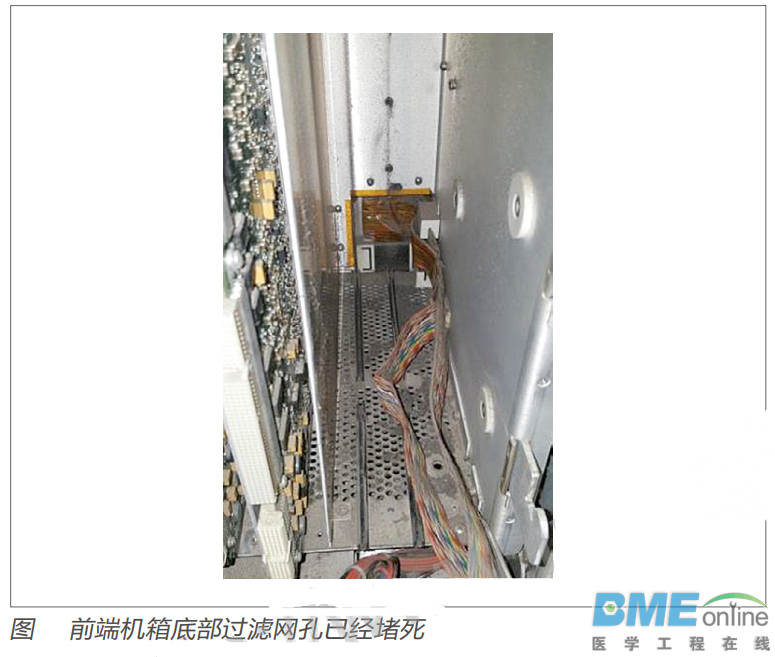

拆开前端机箱，拔出NAIM板发现底部过滤网孔已经堵死（见下图），说明该板散热有问题。

观察NAIM板，发现控制高压动态变化部分的R650电阻外观异常，用万用表测得电阻无穷大，确定该电阻损坏。

对机器清洁保养，更换新NAIM板复位后再次开机，故障消失。
