东芝影像增强器故障,求助大侠

jhq9330 · 发表于 2010-6-27 06:53:08

万东F51-5C,东芝影像增强器,透视时突然没图像,关机后再开机,又正常,如此反复,换高压盒后,出现频率降低,但仍偶发,摄像,X光机均正常,郁闷中.第3天,同型号另一台机器也出现同样故障.

jhq9330 · 发表于 2010-6-27 06:55:27

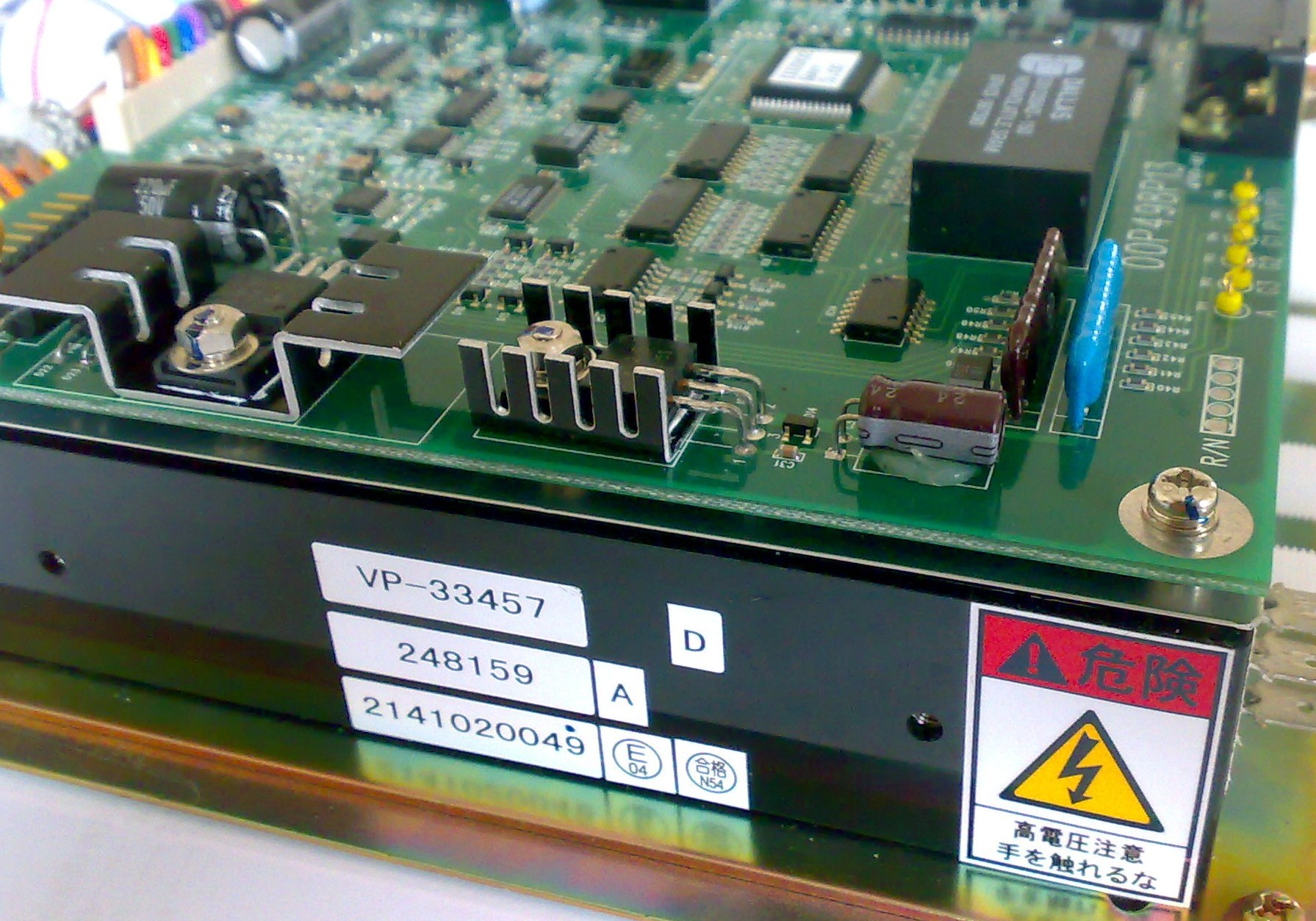

小高压型号vp33457,测得输入24v一直正常,A,G1,G2,G3 电压有图像时正常,没图像时电压为0,如果拔下24v电,再插上,又恢复正常.不知这个高压盒是不是因为什么保护起作用了,断电复位后就正常,.郁闷...
我24v输入加了一个开关,透视时加电,不透视时关掉24v增强器电源,如出现故障,只开关这个开关,不用关机了. 故障出现后,只要拔插一下24v电,马上恢复正常.现在就在24v电源上加了一个开关,相当于复位开关,权宜之计.

jhq9330 · 发表于 2010-6-27 06:56:10

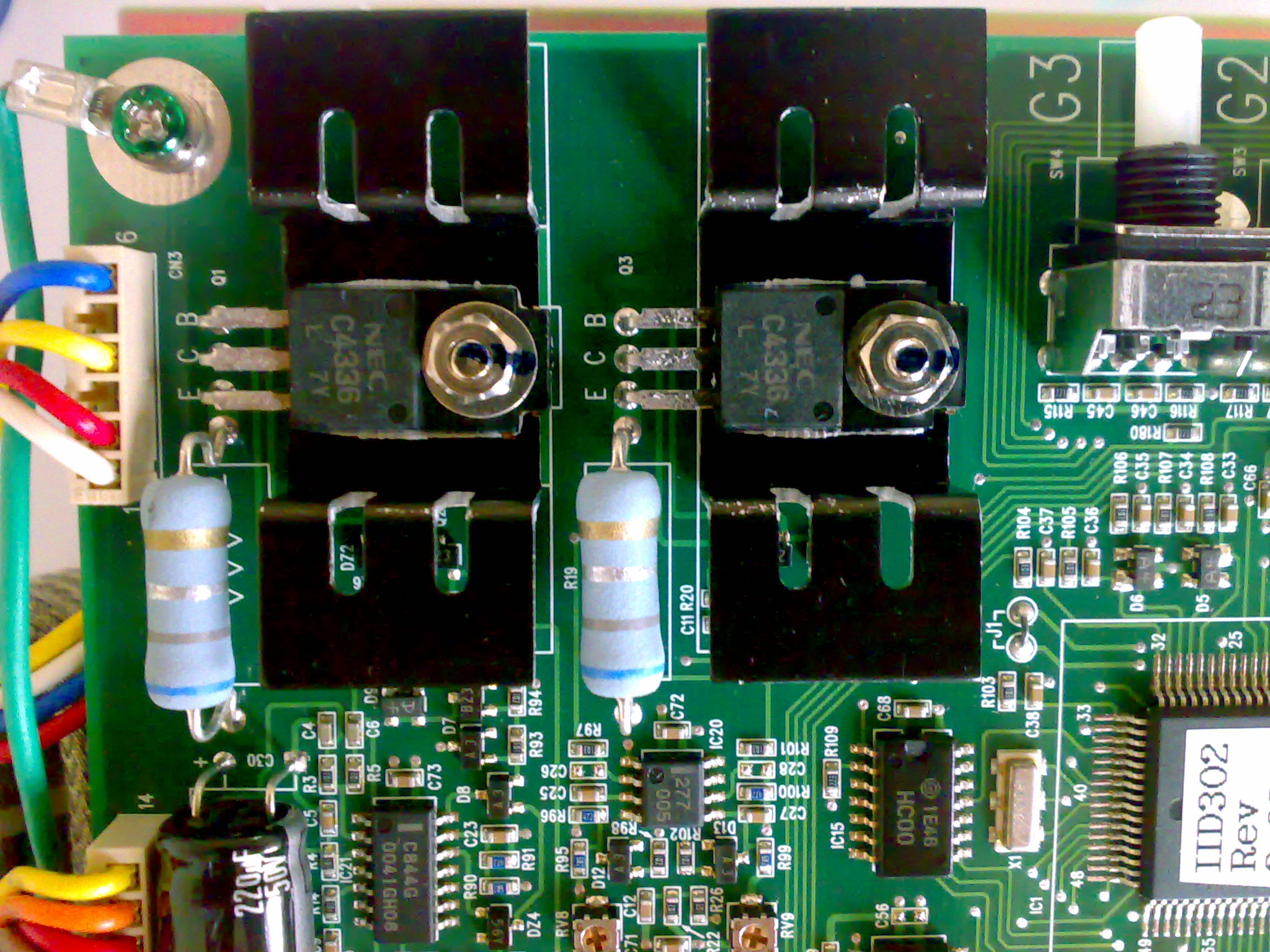

正常时测了一下波形，那2个管子不一样，，一个幅度大，一个小，
Q1正常时:E-0.113v, C-23v, B-0.332v,异常时:E-0v, C-22.7v, B-0.099v.
Q3正常时E-0.014v, C-23v, B-0.212v,异常时:E-0v, C-23v, B-0.121v

fengd · 发表于 2010-6-29 15:50:23

楼主故障描述足够清楚。

jhq9330 · 发表于 2010-6-29 20:20:55

确认是增强管故障,导致小高压断电保护.

猎户星座 · 发表于 2010-6-29 21:47:14

请问楼主是如何确认增强管有故障的？

医用显示器 · 发表于 2010-6-30 10:16:15

确认是增强管故障会断电吗

jhq9330 · 发表于 2010-6-30 17:14:35

我用一个坏的增强管,接小高压,然后通电,小高压输出马上就断电,而好的增强管则不会出现这种情况.

jhq9330 · 发表于 2010-6-30 17:15:54

那位能给出小高压那2个3极管的C极输出波形.

jhq9330 · 发表于 2010-6-30 17:17:44
